Rear Spring and Saddle Assembly Replacement

TM 9-2320-363-34-1 · Chapter 9 — Suspension Maintenance

This task covers: a. Removal b. Cleaning c. Inspection d. Installation

Tools and Special Equipment:                           General Safety Instructions:
Shop Equipment, SC 4910-95-CL-A31
Tool Kit, SC 5180-90-CL-N05                                             WARNING
Equipment Condition:                                          Spring and saddle assembly
                                                              weighs 420 lb (190 kg). Use
Reference                 Condition Description               floor jack to lift and support
                                                              spring and saddle assembly.
Page 9-22 or 9-28         Equalizing Beam                     Failure to do so could result in
                          Removed                             injury to personnel.

                                       WARNING
         Spring and saddle assembly weighs 420 lb (190 kg). Use floor jack to lift and
         support spring and saddle assembly. Failure to do so could result in injury to
         personnel.

1.     USING FLOOR JACK, SUPPORT SPRING AND SADDLE ASSEMBLY (1).
2.     REMOVE TWO NUTS (2), TWO WASHERS (3), TWO SCREWS (4), TWO WASHERS (5), AND PIN
       (6) FROM FORWARD MOUNTING BRACKET (7).
3.     REMOVE FlTTING (8) FROM PIN (6),
4.     REMOVE NUT (9), WASHER (10), SCREW (11), WASHER (12), AND SPACER (13) FROM REAR
       MOUNTING BRACKET (14).
5.     LOWER SPRING AND SADDLE ASSEMBLY (1) AND REMOVE SPACER (15).

       Use general cleaning methods to clean all park (page 2-30).

       Inspect all parts for wear or damage.
TM page 9-13

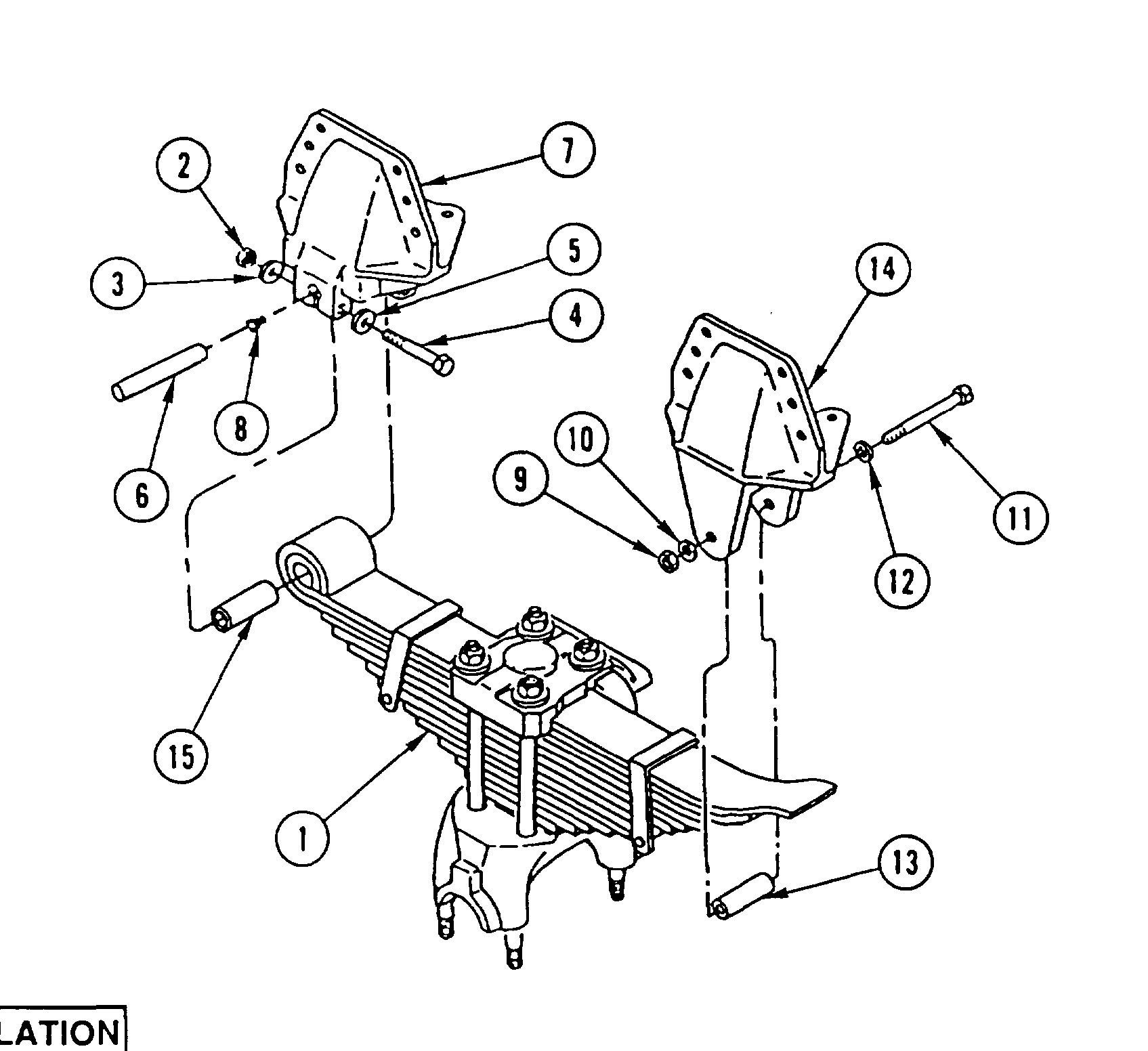

Illustration from TM 9-2320-363-34-1 (PDF page 625)

1. INSTALL SPACER (15).

WARNING Spring and saddle assembly weighs 420 lb (190 kg). Use floor jack to lift and support spring and saddle assembly. Failure to do so could result in injury to personnel.

2. USING FLOOR JACK, RAISE SPRING AND SADDLE ASSEMBLY (1) INTO POSITION.

3. INSTALL SPACER (13), WASHER (12), SCREW (11), WASHER (10), AND NUT (9) IN REAR MOUNTING BRACKET (14).

4. INSTALL FITTING (8) IN PIN (6).

5. INSTALL PIN (6), TWO WASHERS (5), TWO SCREWS (4), TWO WASHERS (3), AND TWO NUTS (2) IN FORWARD MOUNTING BRACKET (7).

NOTE Follow-on Maintenance:

Install equalizing beam (page 9-22 or 9-28).

TM page 9-14 Change 1
Illustration from TM 9-2320-363-34-1 (PDF page 626)
