PTO Wiring Harness Replacement

TM 9-2320-363-34-1 · Chapter 4 — Electrical System Maintenance

This task covers: a. Removal b. Cleaning c. Inspection d. installation

Applicable Configuration:                                  References:

All except M915A2                                          TM 9-2320-363-20

Tools and Special Equipment:                               Equipment Condition:

Tool Kit, SC 5180-90-CL-N05                                Reference                 Condition Description

                                                           TM 9-2320-363-20          Batteries Disconnected

                                                    NOTE

   l     Wiring harness and leads are secured in place by clips, wire ties, and cushion clamps.

   l     Only remove hardware securing harness lead to be removed.

   l     Tag all connectors and leads prior to removal to aid during installation.

   REMOVE PTO WIRING HARNESS USING ILLUSTRATION AND TABLE AS A GUIDE.

   Use general cleaning methods to clean all parts (page 2-30).

    Inspect all parts for wear or damage.

                                                    NOTE

    l    Wiring harness and leads are secured in place by clips, wire ties, and cushion clamps.

    l    Make sure harness is secure and all hardware is tight.

    INSTALL PTO WIRING HARNESS USING ILLUSTRATION AND TABLE AS A GUIDE.

                                               NOTE
                                      Follow-on Maintenance:
    Connect batteries (TM 9-2320-363-20).
TM page Change 1 4-47.7

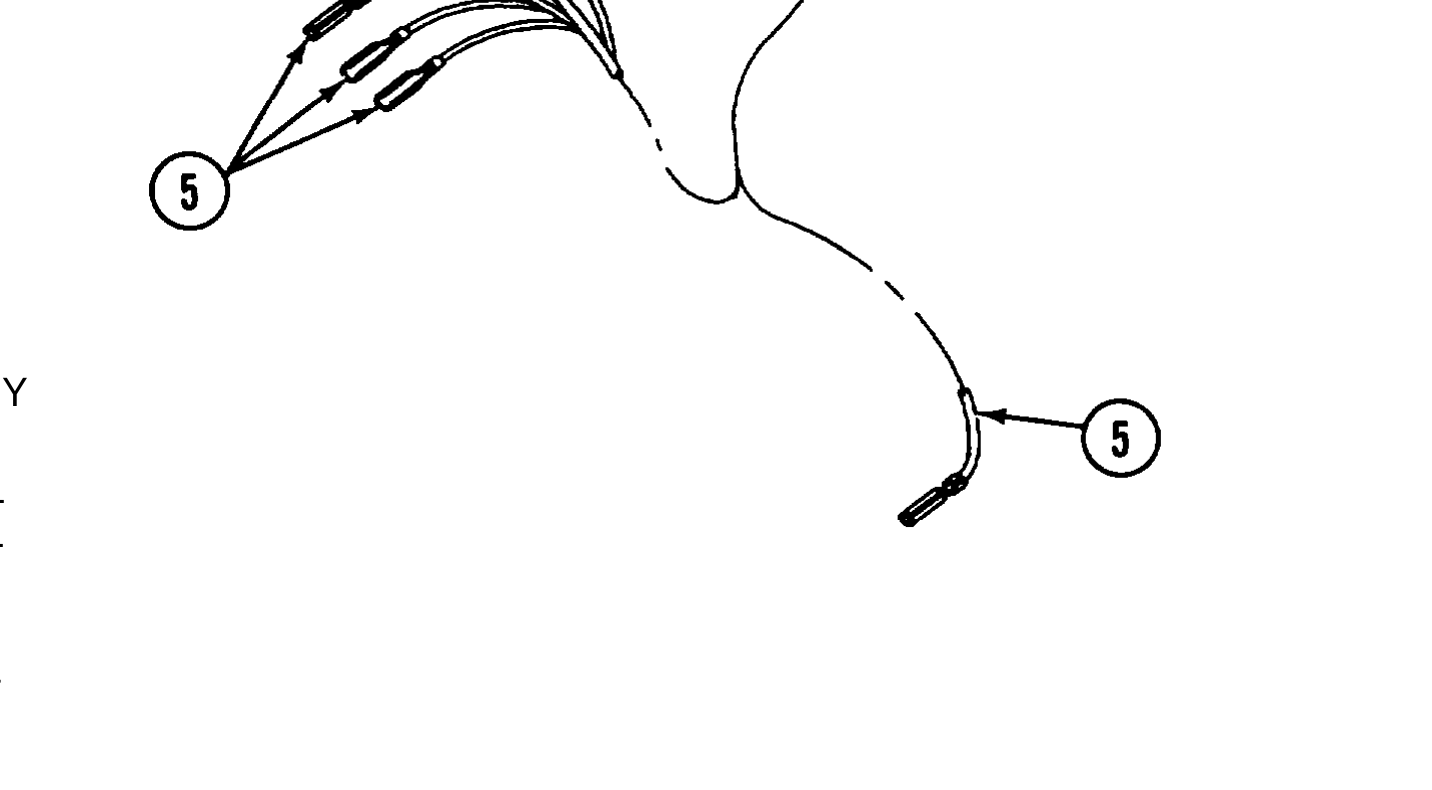

Illustration from TM 9-2320-363-34-1 (PDF page 425)

M916A2

TABLE QTY

1 Ring Terminal 1 2 1-Pin Male Connector 1 3 2-Pin Male Connector 1 4 2-Pin Male Connector 1 5 1-Pin Male Connector 4

TM page 4-47.8 Change 1

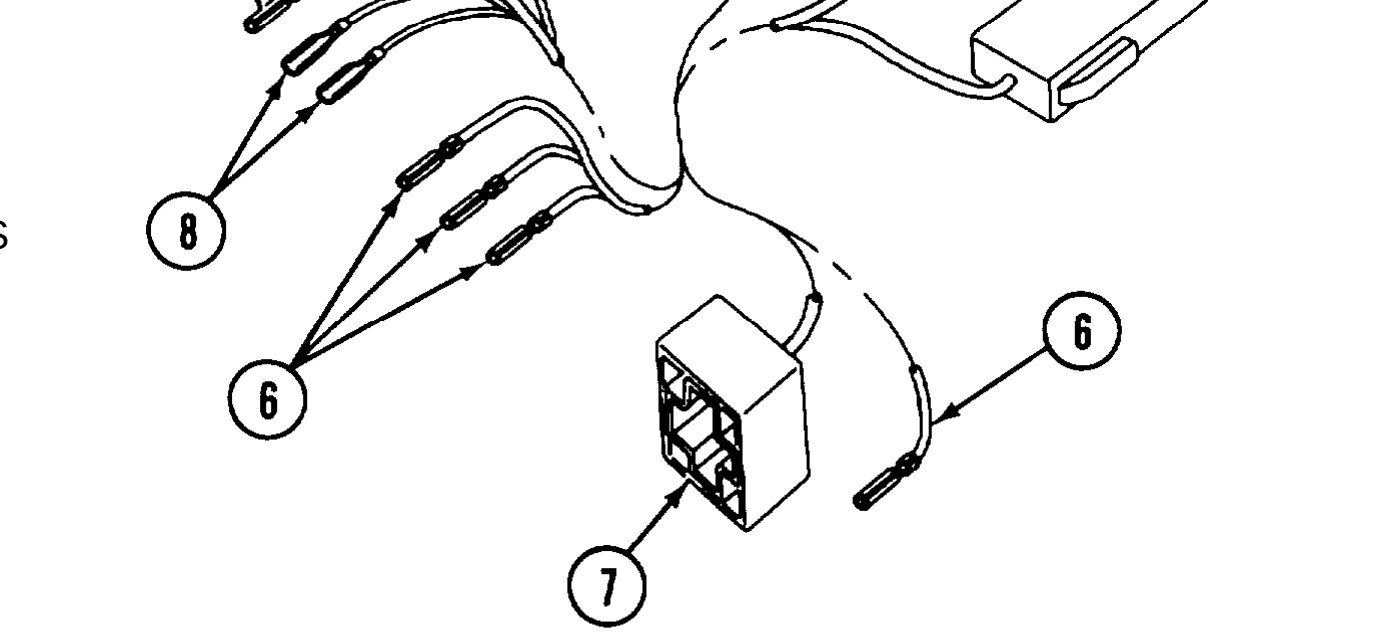

Illustration from TM 9-2320-363-34-1 (PDF page 426)
    M917A1 AND M917A1 W/MCS

TABLE

1   Ring Terminal
2   1-Pin Male Connector     1
3   2-Pin Male Connector     1
4   2-Pin Male Connector     1
5   2-Pin Male Connector     2
6   1-Pin Male Connector     5
7   4-Pin Relay Block        1
8   1-Pin Female Connector   2
TM page Change 1 4-47.9
