Frame Rail Extension and Reinforcement Replacement

TM 9-2320-363-34-1 · Chapter 8 — Frame and Towing Attachments Maintenance

This task covers:   a. Removal b. Cleaning c. Inspection d. Installation

Tools and Special Equipment:                         Equipment Condition (Cont):
Shop Equipment, SC 4910-95-CL-A31                    Reference                Condition Description
Tool Kit, SC 5180-90-CL-N05
                                                     Page 9-8                 Front Spring Hangers
Personnel Required: (3)                                                       Removed

References:                                          Page 8-7                 Front Engine Mount
                                                                              Support Removed
TM 9-2320-363-20
                                                     General Safety Instructions:
Equipment Condition:

Reference                 Condition Description                       WARNING
TM 9-2320-363-20          Power Steering                    Frame     rail  reinforcement
                          Reservoir and Hoses               weighs 100 lb (45.4 kg). Use
                          Removed                           minimum of three personnel to
                                                            remove or install parts from or
TM 9-2320-363-20          Water Filter Adapter and          on frame rail reinforcement.
                          Bracket Removed                   Failure to do so could result in
TM 9-2320-363-20          Transmission Oil Cooler           injury to personnel.
                          Removed
Page 8-10                 Front Crossmember
                          Removed
TM page 8-3
NOTE Steps 1 thru 9 are for left side only. Steps 10 thru 16 are for right side only.

1. REMOVE NUT (1) AND CLAMP (2) FROM POWER STEERING RESERVOIR PLATE (3),

NOTE Note position of capscrews prior to removal to aid in installation.

2. REMOVE SIX NUTS (4), SIX WASHERS (5), SIX CAPSCREWS (6), AND SIX WASHERS (7).

3. REMOVE POWER STEERING RESERVOIR PLATE (3) FROM BETWEEN FRAME RAIL REINFORCEMENT (8) AND FRAME RAIL (9).

4. INSTALL ANY TWO WASHERS (7), TWO CAPSCREWS (6), TWO WASHERS (5), AND TWO NUTS (4) HAND-TIGHT IN FRAME RAIL REINFORCEMENT (8) AND FRAME RAIL (9).

5. REMOVE TWO NUTS (10), TWO WASHERS (11), AND TWO SCREWS (12).

6. REMOVE THREE NUTS (13), THREE WASHERS (14), THREE CAPSCREWS (15), AND THREE WASHERS (16).

7. REMOVE FRAME RAIL EXTENSION (17) FROM BETWEEN FRAME RAIL REINFORCEMENT (8) AND FRAME RAIL (9).

WARNING

Frame rail reinforcement weighs 100 lb (45.4 kg). Use minimum of three personnel to remove parts from frame rail reinforcement. Failure to do so could result in injury to personnel.

8. WITH TWO PERSONNEL HOLDING FRAME RAIL REINFORCEMENT (8), REMOVE TWO NUTS (4), TWO WASHERS (5), TWO CAPSCREWS (6), TWO WASHERS (7), AND FRAME RAIL REINFORCEMENT (8).

NOTE

In steps 9 and 10, note position of capscrews prior to removal to aid in installation.

9. REMOVE TWO NUTS (18), TWO WASHERS (19), TWO CAPSCREWS (20), TWO WASHERS (21), AND STIFFENER (22).

TM page 8-4
Illustration from TM 9-2320-363-34-1 (PDF page 542)

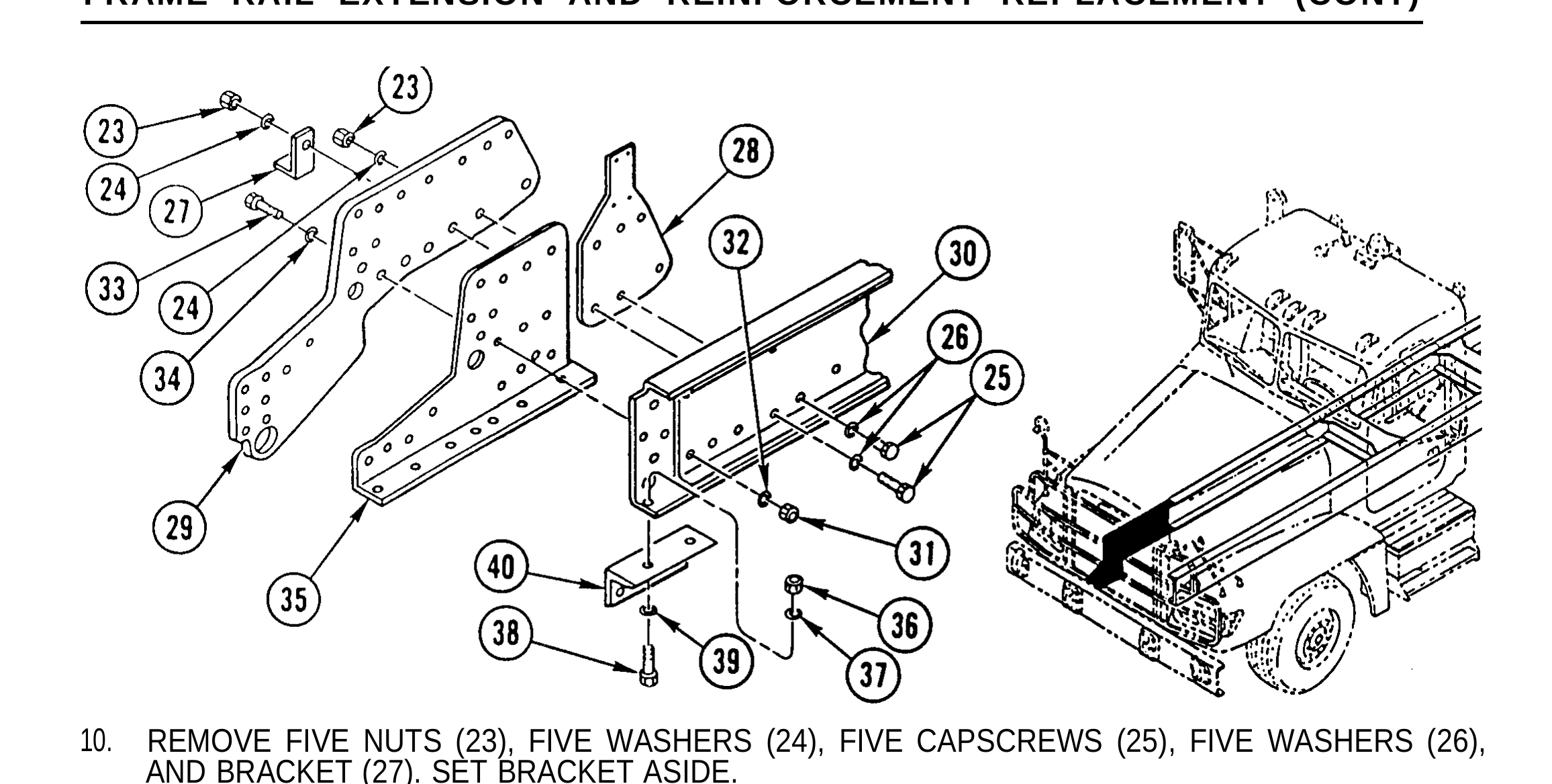

10. REMOVE FIVE NUTS (23), FIVE WASHERS (24), FIVE CAPSCREWS (25), FIVE WASHERS (26), AND BRACKET (27). SET BRACKET ASIDE.

11. REMOVE TRANSMISSION COOLER MOUNTING PLATE (28) FROM BETWEEN FRAME RAIL REINFORCEMENT (29) AND FRAME RAIL (30).

12. INSTALL ANY TWO WASHERS (26), TWO CAPSCREWS (25), TWO WASHERS (24), AND TWO NUTS (23) HAND-TIGHT IN FRAME RAIL REINFORCEMENT (29) AND FRAME RAIL (30).

13. REMOVE SIX NUTS (31), SIX WASHERS (32), SIX CAPSCREWS (33), AND SIX WASHERS (34),

14. REMOVE FRAME RAIL EXTENSION (35) FROM BETWEEN FRAME RAIL REINFORCEMENT (29) AND FRAME RAIL (30).

15. WITH TWO PERSONNEL HOLDING FRAME RAIL REINFORCEMENT (29), REMOVE TWO NUTS (23), TWO WASHERS (24), TWO CAPSCREWS (25), TWO WASHERS (26), AND FRAME RAIL REINFORCEMENT (29).

NOTE Note position of capscrews prior to removal to aid in installation.

16. REMOVE TWO NUTS (36), TWO WASHERS (37), TWO CAPSCREWS (38), TWO WASHERS (39), AND STIFFENER (40).

Use general cleaning methods to clean all parts (page 2-30).

Inspect all parts for wear or damage.

TM page 8-5
Illustration from TM 9-2320-363-34-1 (PDF page 543)
NOTE

Steps 1 thru 8 are for right side only. Steps 9 thru 17 are for ieft side only.

1. INSTALL STIFFENER (1), TWO WASHERS (2), TWO CAPSCREWS (3), TWO WASHERS (4), AND TWO NUTS (5).

WARNING

Frame rail reinforcement weighs 100 lb (45.4 kg). Use minimum of three personnel to install parts on frame raii reinforcement. Failure to do so could result in injury to personnel.

2. WITH TWO PERSONNEL HOLDING FRAME RAIL REINFORCEMENT (6), INSTALL TWO WASHERS (7), TWO CAPSCREWS (8), TWO WASHERS (9), AND TWO NUTS (10) HAND-TIGHT.

3. INSTALL FRAME RAIL EXTENSION (11) BETWEEN FRAME RAIL (12) AND FRAME RAIL REINFORCEMENT (6).

4. INSTALL SIX WASHERS (13), SIX CAPSCREWS (14), SIX WASHERS (15), AND SIX NUTS (16). DO NOT TIGHTEN NUTS.

5. REMOVE TWO NUTS (10), TWO WASHERS (9), TWO CAPSCREWS (8), AND TWO WASHERS (7).

6. INSTALL TRANSMISSION COOLER MOUNTING PLATE (17) BETWEEN FRAME RAIL (12) AND FRAME RAIL REINFORCEMENT (6).

7. INSTALL BRACKET (18), FIVE WASHERS (7), FIVE CAPSCREWS (8), FIVE WASHERS (9), AND FIVE NUTS (10).

8. TIGHTEN NUTS (10 AND 16).

TM page 8-6
Illustration from TM 9-2320-363-34-1 (PDF page 544)

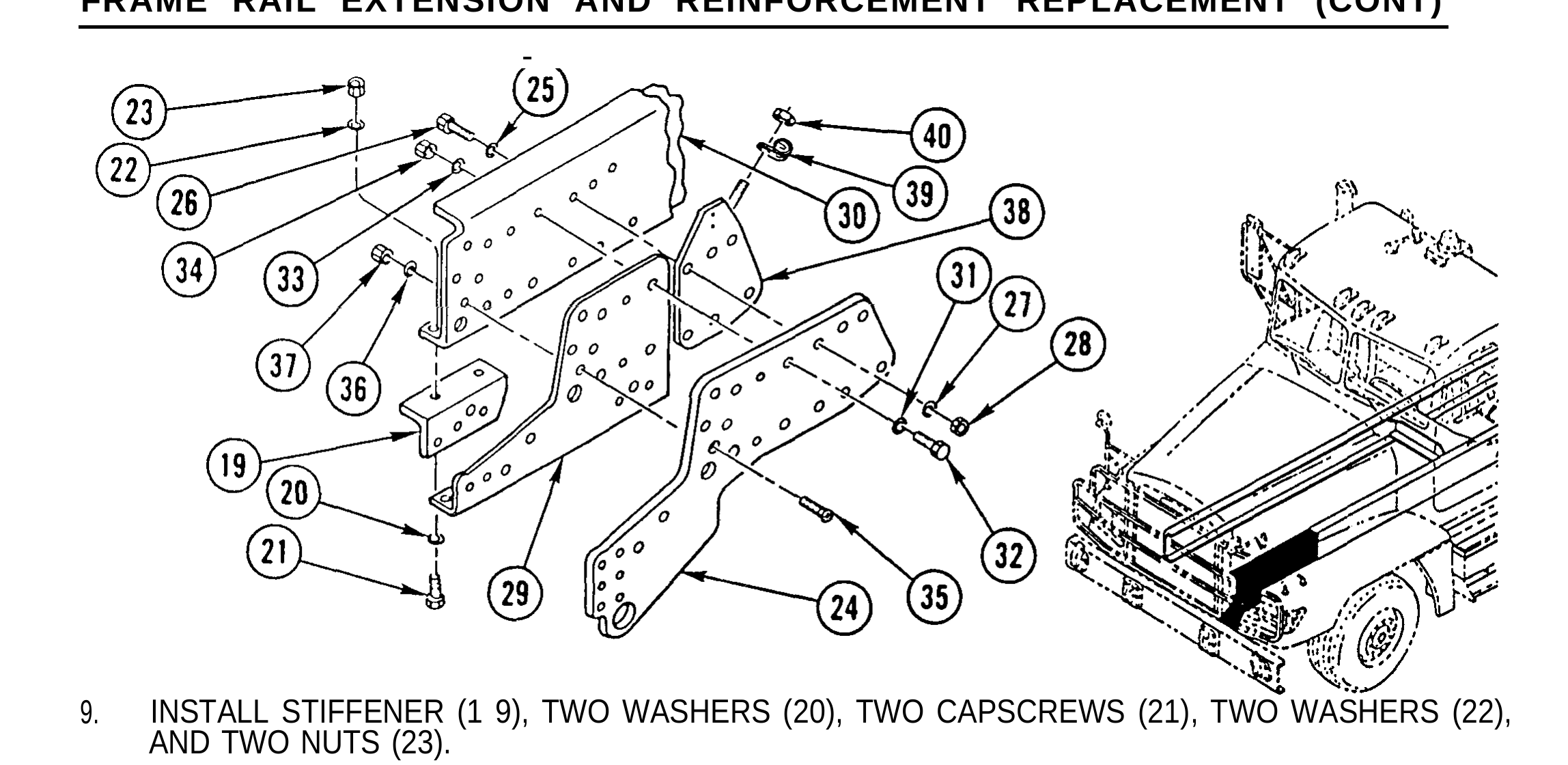

9. INSTALL STIFFENER (1 9), TWO WASHERS (20), TWO CAPSCREWS (21), TWO WASHERS (22), AND TWO NUTS (23).

10. WITH TWO PERSONNEL HOLDING FRAME RAIL REINFORCEMENT (24), INSTALL TWO WASHERS (25), TWO CAPSCREWS (26), TWO WASHERS (27), AND TWO NUTS (28) HAND-TIGHT.

11. INSTALL FRAME RAIL EXTENSION (29) BETWEEN FRAME RAIL (30) AND FRAME RAIL REINFORCEMENT (24).

12. INSTALL THREE WASHERS (31), THREE CAPSCREWS (32), THREE WASHERS (33), AND THREE NUTS (34). DO NOT TIGHTEN NUTS.

13. INSTALL TWO SCREWS (35), TWO WASHERS (36), AND TWO NUTS (37).

14. REMOVE TWO NUTS (28), TWO WASHERS (27), TWO CAPSCREWS (26), AND TWO WASHERS (25).

15. INSTALL POWER STEERING RESERVOIR PLATE (38) BETWEEN FRAME RAIL (30) AND FRAME RAIL REINFORCEMENT (24).

16. INSTALL SIX WASHERS (25), SIX CAPSCREWS (26), SIX WASHERS (27), AND SIX NUTS (28).

17. TIGHTEN NUTS (28 AND 34).

18. INSTALL CLAMP (39) AND NUT (40) ON POWER STEERING RESERVOIR PLATE (38).

NOTE Follow-on Maintenance:

Install power steering reservoir and hoses (TM 9-2320-363-20). Install water filter adapter and bracket (TM 9-2320-363-20). Install transmission oil cooler (TM 9-2320-363-20). Install front crossmember (page 8-10). Install front spring hangers (page 9-8). Install front engine mount support (page 8-7).

TM page 8-7

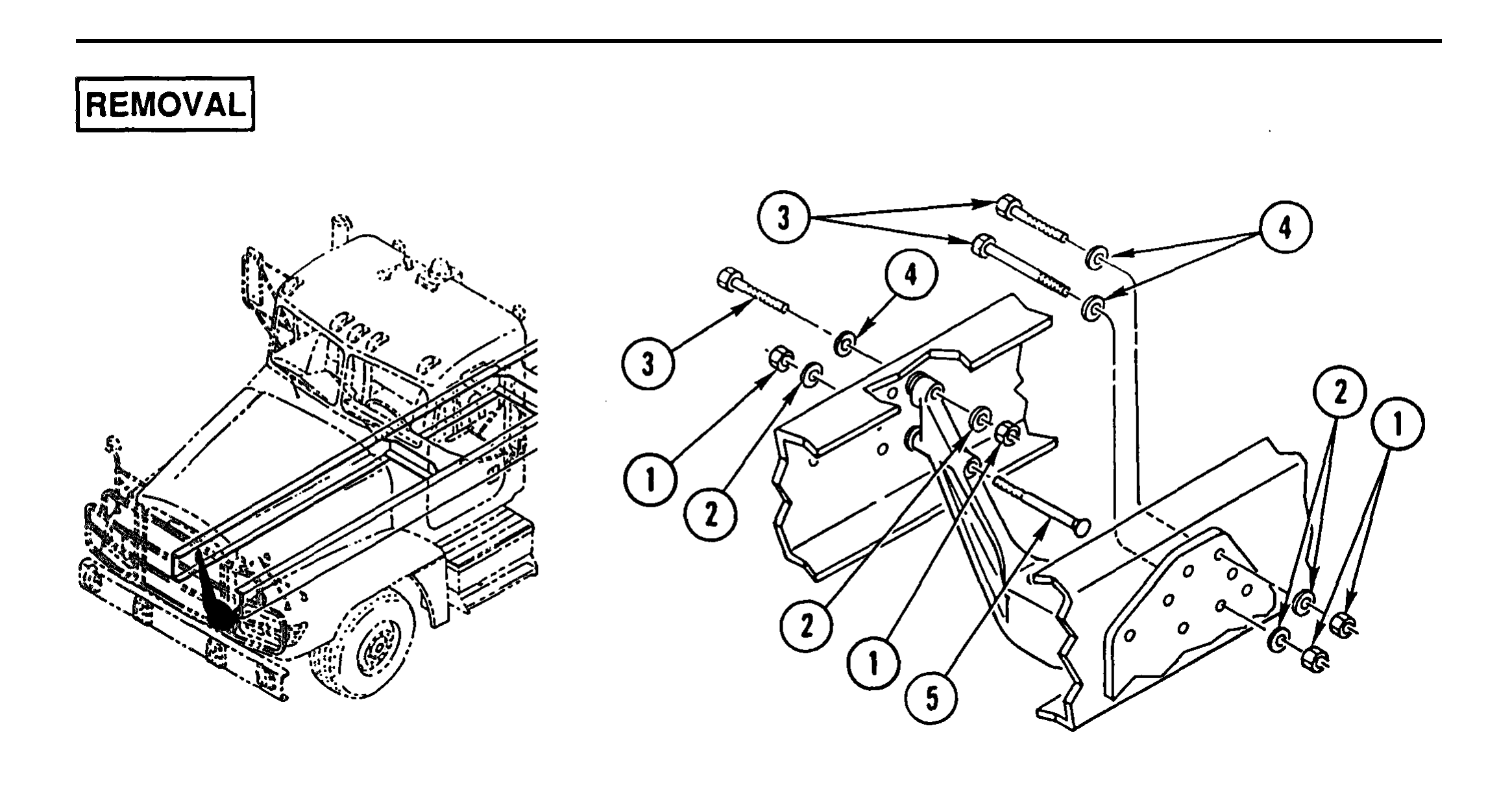

Illustration from TM 9-2320-363-34-1 (PDF page 545)
