REPAIR PARTS AND SPECIAL TOOLS LIST (RPSTL)
TM 9-2815-225-34&P · Work Package 0058 00
PDF page 522
TM page 1-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 01 ENGINE
GROUP 0100 ENGINE ASSEMBLY

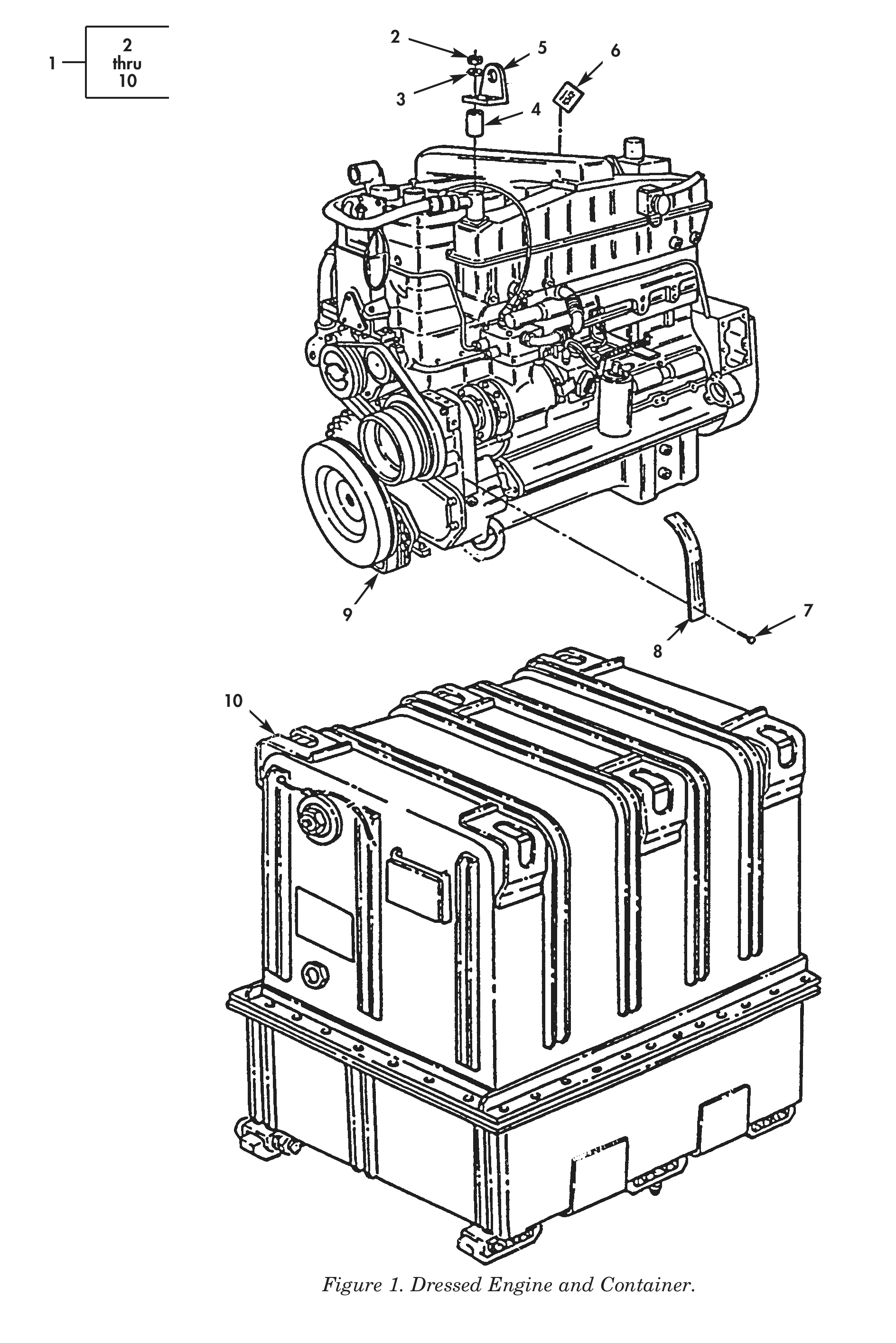

FIG. 1 DRESSED ENGINE AND CONTAINER
1 PAFHD 2815-01-438-1517 19207 57K3603 ENGINE,DIESEL BIG CAM III .......... 1
2 PAOZZ 5310-01-144-6115 75078 001094 .NUT,PLAIN,CONE SEAT ................ 4
3 PAOZZ 5310-00-584-5272 96906 MS35338-48 .WASHER,LOCK ........................ 4
4 PAOZZ 5365-01-147-5030 75078 001234 .SPACER,SLEEVE ...................... 4
5 PAOZZ 5342-00-404-2946 15434 170226 .BRACKET,ENGINE LIFT ................ 2
6 XBOZZ 15434 3003480 .LABEL BIG CAM I ................... 1
7 PAOZZ 5305-00-804-6318 15434 S-2286 .SCREW .............................. 5
8 PAOZZ 7690-01-094-6720 15434 3074214 .MARKER,IDENTIFICATI BIG CAM I ..... 1
8 PAOZZ 9905-01-147-0933 15434 3027282 .PLATE,IDENTIFICATIO BIG CAM III ... 1
9 XAFHH 2815-01-142-2745 19207 11669835 .ENGINE,DIESEL DRESSED, W/O 1
CONTAINER, BIG CAM III ..............
10 PAFFF 8115-01-349-2459 19207 12389942 .BOX,SHIPPING WITHOUT ENGINE ....... 1
END OF FIGURE
PDF page 524
TM page 2-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0101 CRANKCASE, BLOCK AND
CYLINDER HEAD

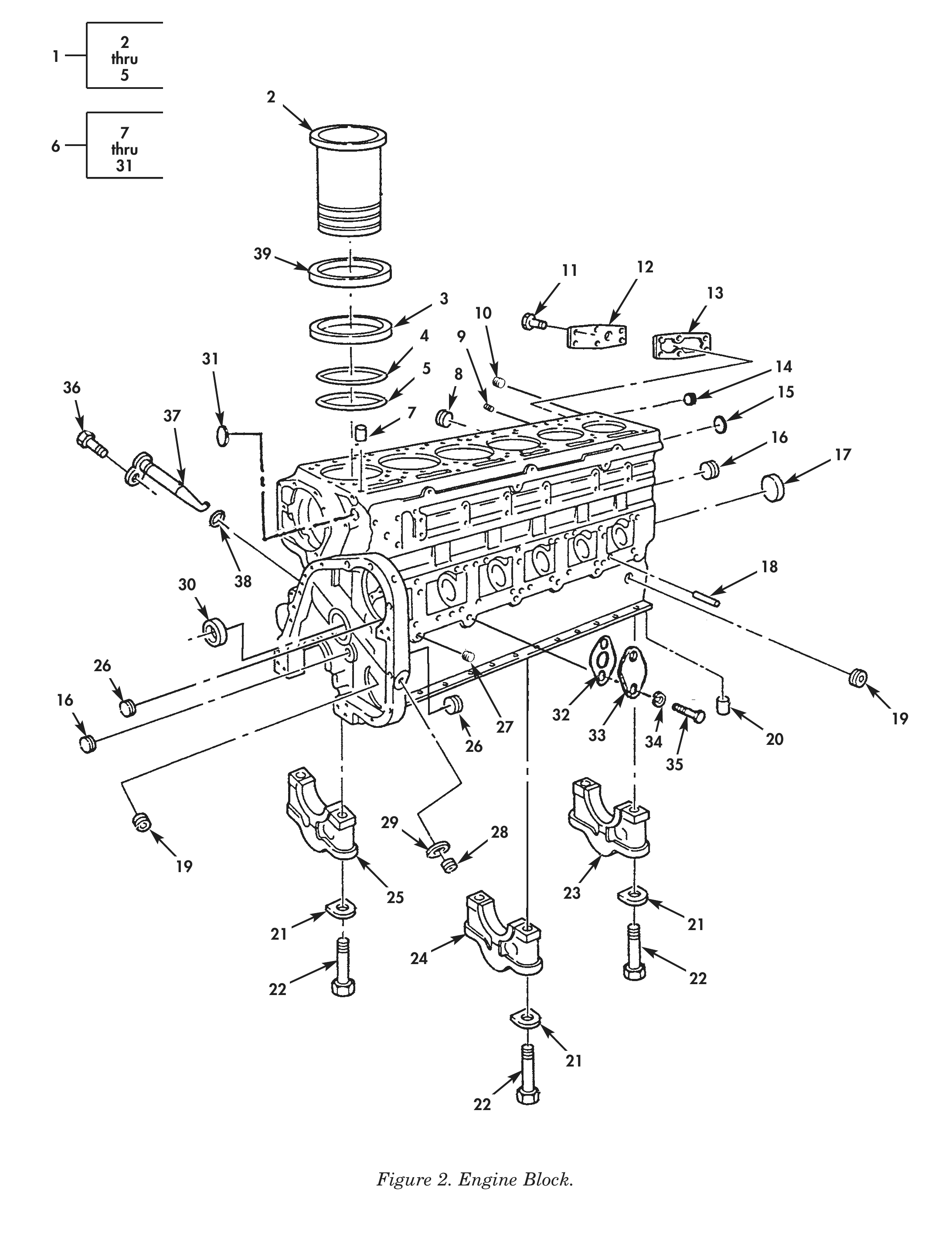

FIG. 2 ENGINE BLOCK
1 PAHHH 2815-00-011-7786 15434 3801826 CYLINDER SLEEVE ASSEMBLY .......... 6
2 XAHZZ 15434 213740. .CYLINDER SLEEVE ................... 1
3 PAHZZ 5330-00-064-4399 15434 215090 .GASKET ............................ 1
4 PAHZZ 5330-01-049-0466 15434 3008998 .PACKING BLACK .................... 1
5 PAHZZ 5331-00-058-1767 15434 149105PC183049 .O-RING RED ....................... 1
6 PAHHH 2815-01-105-8768 15434 3013909 ENGINE BLOCK ASSEMB BIG CAM I ..... 1
6 PAHHH 2815-01-141-9370 15434 3801310 ENGINE BLOCK,DIESEL BIG CAM III ... 1
7 PAHZZ 5315-00-281-7610 15434 68445 .PIN,GROOVED,HEADLES HEAD TO BLOCK 6
8 PAHZZ 4730-01-214-7081 15434 3008469 .PLUG,PIPE 3/4" ................... 1
9 PAHZZ 4730-00-081-9618 79470 C3159X2 .PLUG,PIPE 1/8-27 NPTF ............ 7
10 PAHZZ 4730-00-954-1281 02978 MS49005-4 .PLUG,PIPE 1/4-18 NPTF ............ 3
11 PAHZZ 5305-01-112-9021 15434 3013904 .SCREW WITH CAPTIVE WASHER, 1/4-20 6
X 5/8 ..............................
12 PAHZZ 5340-00-799-0843 15434 132019 .COVER,ACCESS WATER HEADER ........ 1
13 PFHZZ 5330-00-537-2382 15434 70089-1 .GASKET WATER HEADER COVER PART OF 1
KIT P/N 3801235 ....................
14 PAHZZ 4730-00-203-0549 15434 S-966E .PLUG,PIPE 1-1/2 NPT .............. 1
15 PAHZZ 5340-00-050-1600 96906 MS35648-8 .PLUG,EXPANSION .................... 1
16 PAHZZ 4730-01-161-5115 15434 3013786 .PLUG,PIPE 3/8 NPT ................ 6
17 PAHZZ 5340-01-145-9362 15434 3011952 .CAP,PROTECTIVE,DUST CAM HOLE ..... 1
18 PAHZZ 5315-00-014-1195 15434 68585 .PIN,STRAIGHT,HEADLE CAM FOLLOWER . 6
19 PAHZZ 4730-00-221-2139 72452 1459-259 .PLUG,PIPE 1/2-14 NPT ............. 2
20 PAHZZ 5315-00-532-9388 64104 B2568 .PIN,STRAIGHT,HEADLE REAR MAIN 2
BEARING CAP TO BLOCK ...............
21 PAHZZ 5310-00-356-1447 15434 3009213 .WASHER,LOCK BLOCK,DIESEL 14
ENGINE,BIG CAM I ...................
21 PAHZZ 5310-00-082-1882 15434 140218 .WASHER,FLAT BLOCK,DIESEL ENGINE. 14
BIG CAM III ........................
22 PAHZZ 5305-01-179-2380 15434 208346 .SCREW,CAP,HEXAGON H BIG CAM III .. 14
23 PFHZZ 3130-01-146-1228 15434 3008049 .CAP,PILLOW BLOCK NUMBER 7. BIG CAM 1
III ................................
24 PAHZZ 3130-00-408-9041 15434 42646 .CAP,PILLOW BLOCK MAIN 2,4 AND 3
6,BLOCK,DIESEL ENGINE. BIG CAM I ...
24 PBHZZ 3130-01-146-4504 15434 3008048 .CAP,BEARING NUMBER 2, 4 AND 6. BIG 3
CAM III ............................
25 PAHZZ 2815-00-484-8359 15434 42645 .CAP,MAIN BEARING MAIN 1,3 AND 3
5,BLOCK,DIESEL ENGINE. BIG CAM I ...
25 PBHZZ 3130-01-146-1150 15434 3008047 .CAP,PILLOW BLOCK NUMBER 1, 3 AND 3
5. BIG CAM III .....................
26 PAHZZ 4730-00-801-8186 15434 S-915-A .PLUG,PIPE ......................... 2
27 PAHZZ 4730-00-018-9566 15434 S911B .PLUG,PIPE 1/8-27 NPT ............. 2
28 PAHZZ 5365-01-150-6257 15434 210884 .PLUG,MACHINE THREAD HEXAGON HEAD, 1
7/8-18 UNS-2A ......................
29 PCHZZ 5310-00-197-5304 15434 66292 .WASHER,FLAT ....................... 1
30 PFHZZ 3120-01-079-6823 15434 3011951 .BEARING,SLEEVE CAMSHAFT,NUMBER 7. 1
BIG CAM III PART OF KIT P/N 3801106
30 PFHZZ 3120-01-208-8102 15434 3028075 .BUSHING,SLEEVE NUMBER 1,2,4 AND 6. 4
BIG CAM III PART OF KIT P/N 3801106
30 PFHZZ 3120-01-208-8103 15434 3028269 .BUSHING,SLEEVE NUMBER 3 AND 5.BIG 2
CAM III PART OF KIT P/N 3801106 ...
31 PAHZZ 5340-00-276-5847 15434 S719 .PLUG,EXPANSION 1" ................ 1
32 PAHZZ 5330-00-171-7267 15434 67963 GASKET ............................. 1
33 PFHZZ 4730-00-404-2909 15434 13264800 FLANGE,PIPE,BLIND .................. 1
34 PAHZZ 5310-00-261-7340 15434 S604 WASHER,LOCK 3/8 ................... 2
35 PAHZZ 5305-00-546-6698 15434 S129 SCREW,CAP,HEXAGON H ................ 2
36 PAHZZ 5305-01-144-6204 34623 5731317 SCREW,SELF-LOCKING ................. 6
PDF page 526
(1) (2) (3) (4) (5) (6) (7) Item SMR Part NO Code NSN CAGEC Number DESCRIPTION AND USABLE ON CODE (UOC) Qty 37 PAHZZ 2910-01-146-7955 15434 3013591 NOZZLE,PISTON COOLI ................ 6 38 PCHZZ 5331-01-145-5377 15434 3007442 O-RING PISTON COOLING NOZZLE PART 1 OF KIT P/N 3801235 ................. 39 PBHZZ 5365-01-147-9802 15434 3019955 GASKET CYLINDER LINER, 0.007 ...... 6 39 PBHZZ 5365-01-147-2497 15434 3019958 SPACER,RING CYLINDER LINER, 0.020 . 6 39 PBHZZ 5365-01-147-2496 15434 3019957 SHIM CYLINDER LINER, 0.009 ........ 6 39 PBHZZ 5365-00-488-0799 15434 3019956 SPACER,RING CYLINDER LINER, 0.008 . 6 39 PBHZZ 5365-01-147-2495 15434 3019960 SHIM CYLINDER LINER, 0.062 ........ 6 39 PBHZZ 5365-01-148-8353 15434 3019959 SHIM CYLINDER LINER, 0.031 ........ 6 END OF FIGURE 2-2/BLANK
PDF page 527
PDF page 528
TM page 3-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0101 CRANKCASE, BLOCK AND
CYLINDER HEAD

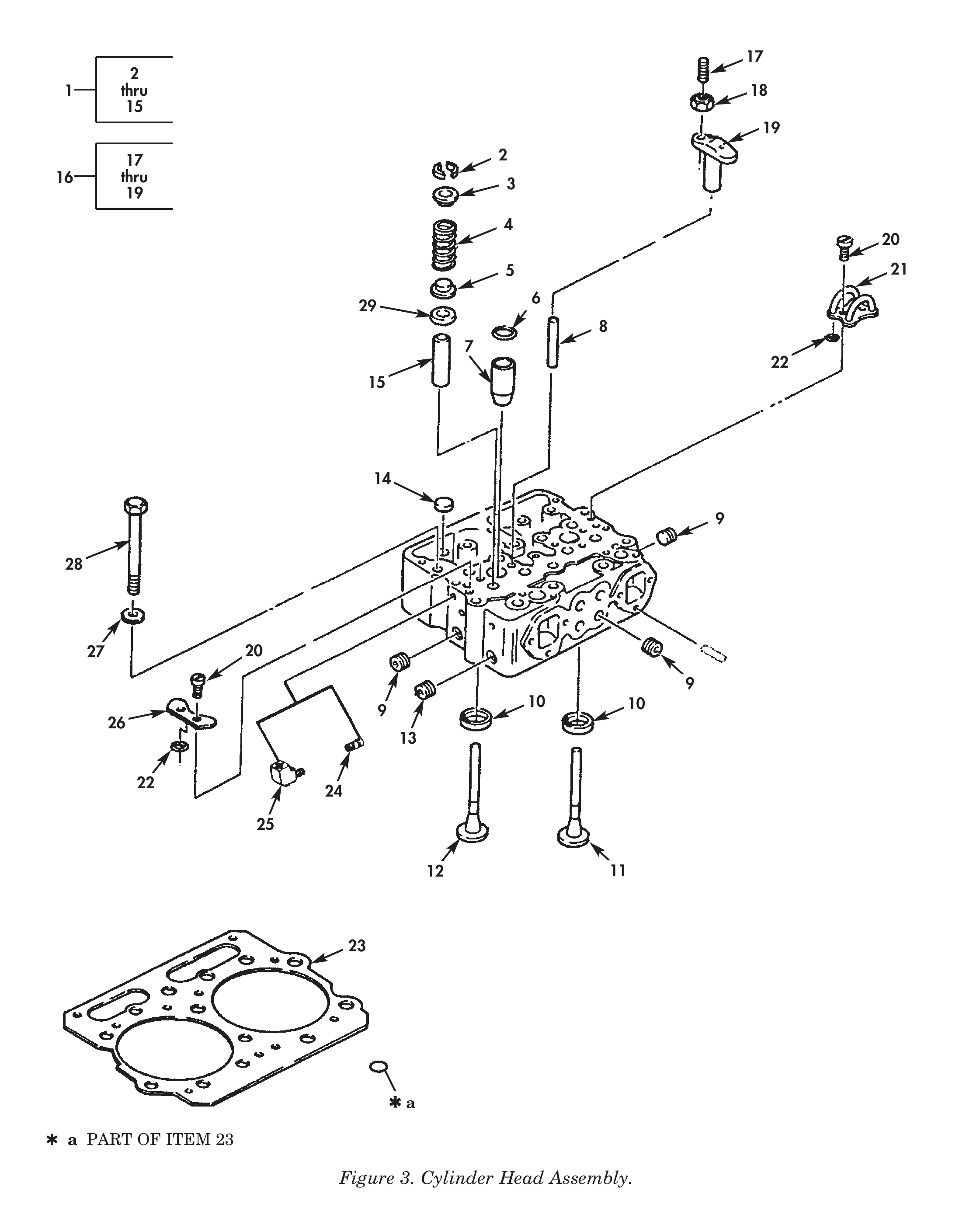

FIG. 3 CYLINDER HEAD ASSEMBLY
1 PAFFD 2815-01-085-8282 15434 3041993 CYLINDER HEAD,DIESE................. 3
2 PAFZZ 2805-00-293-9699 77220 H231 .LOCK,VALVE SPRING R 16
3 PAFZZ 5340-00-933-3009 15434 170296 .SEAT,HELICAL COMPRE................ 8
4 PAFZZ 5360-00-009-9270 15434 211999 .SPRING,HELICAL,COMP................ 8
5 PAFZZ 5340-00-632-6239 15434 172034 .SEAT,HELICAL COMPRE................ 8
6 PCFZZ 5331-01-072-4436 15434 3007759 .O-RING PART OF KIT P/N 3804280.... 2
7 PAFZZ 2910-01-146-0048 15434 3011934 .SLEEVE,COOLING,FUEL SLEEVE,COOLING 2
,FUEL BIG CAM III...................
8 PAFZZ 5315-00-866-5015 15434 123558 .PIN,STRAIGHT,HEADLE VALVE 4
CROSSHEAD...........................
9 PAFZZ 5340-01-087-0681 15434 213395 .PLUG,EXPANSION 1.010-1.012........ 6
10 PAFZZ 2815-00-085-7434 15434 3017759 .INSERT,ENGINE VALVE INTAKE AND 8
EXHAUST.............................
10 PAFZZ 2815-00-132-0240 15434 3014622 .INSERT,ENGINE VALVE 0.010 OVERSIZE V
10 PAFZZ 2815-01-127-1060 15434 3014623 .INSERT,VALVE SEAT 0.020 OVERSIZE.. V
10 PAFZZ 2815-01-127-3597 15434 3014624 .INSERT,ENGINE VALVE 0.030 OVERSIZE V
10 PAFZZ 2815-01-127-3598 15434 3014625 .INSERT,VALVE SEAT 0.040 OVERSIZE.. V
11 PAFZZ 2815-01-354-2702 15434 3803512 .VALVE,POPPET,ENGINE INTAKE BIG CAM 4
III.................................
12 PAFZZ 2815-00-962-5623 15434 3803524 .VALVE,POPPET,ENGINE EXHAUST....... 4
13 PAFZZ 5340-01-087-0682 15434 213394 .PLUG,EXPANSION 3/4................ 1
14 PAFZZ 5340-01-086-6193 15434 216524 .PLUG,EXPANSION 1-1/4.............. 2
15 PAFZZ 2815-01-085-2618 15434 3006456 .GUIDE,VALVE STEM INTAKE AND 8
EXHAUST STANDARD....................
15 PFFZZ 2815-01-490-0416 15434 3006457 .GUIDE,VALVE STEM 0.010 OVERSIZE... V
15 XDFZZ 15434 3006458 .GUIDE,VALVE STEM 0.020 OVERSIZE... V
16 PAFZZ 2815-01-159-1789 15434 3030038 VALVE,CROSSHEAD ASS INTAKE AND 12
EXHAUST.............................
17 PAFZZ 5305-00-062-4378 15434 147389 .SETSCREW 3/8-24 UNF-2A THREAD..... 1
18 PAFZZ 5310-00-426-3990 15434 203131 .NUT,CROSS HD....................... 1
19 PAFZZ 2815-01-085-3733 75078 011573 .CROSSHEAD,VALVE.................... 1
20 PAFZZ 5305-00-477-6769 15434 70772 SCREW,ASSEMBLED WAS 1/4-20 X 1/2... 12
21 PAFZZ 2910-00-928-3505 15434 147100 CROSSOVER,FUEL...................... 2
22 PCFZZ 5331-00-143-8485 15434 131026 O-RING PART OF KIT P/N 4024958 PART 12
OF KIT P/N 3804280..................
23 PAFZZ 5330-01-080-5021 15434 3349819 GASKET CYLINDER HEAD STANDARD PART 3
OF KIT P/N 4024958 PART OF KIT
3804280.............................
23 XDFZZ 15434 3040180 GASKET,CYLINDER HEA 0.010-0.020 3
OVERSIZE............................
24 PAFZZ 4730-00-018-9566 15434 S-911-B PLUG,PIPE 1/8-27 NPT............... 10
25 PAFZZ 4730-00-444-1710 15434 181213 ELBOW,PIPE TO TUBE FUEL LINE TO 2
HEAD................................
26 PAFZZ 2815-01-146-4164 15434 135308 PLATE,FUEL CROSSOVE................. 2
27 PAFZZ 5310-00-285-8833 17576 538174 WASHER,FLAT 0.708-0.710............ 36
28 PAFZZ 5305-01-145-8379 15434 3013623 SCREW,CAP,HEXAGON H................. 36
29 XDFZZ 15434 68803-A VALVE SPRING SPACER................. 1
END OF FIGURE
PDF page 530
TM page 4-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0102 CRANKSHAFT

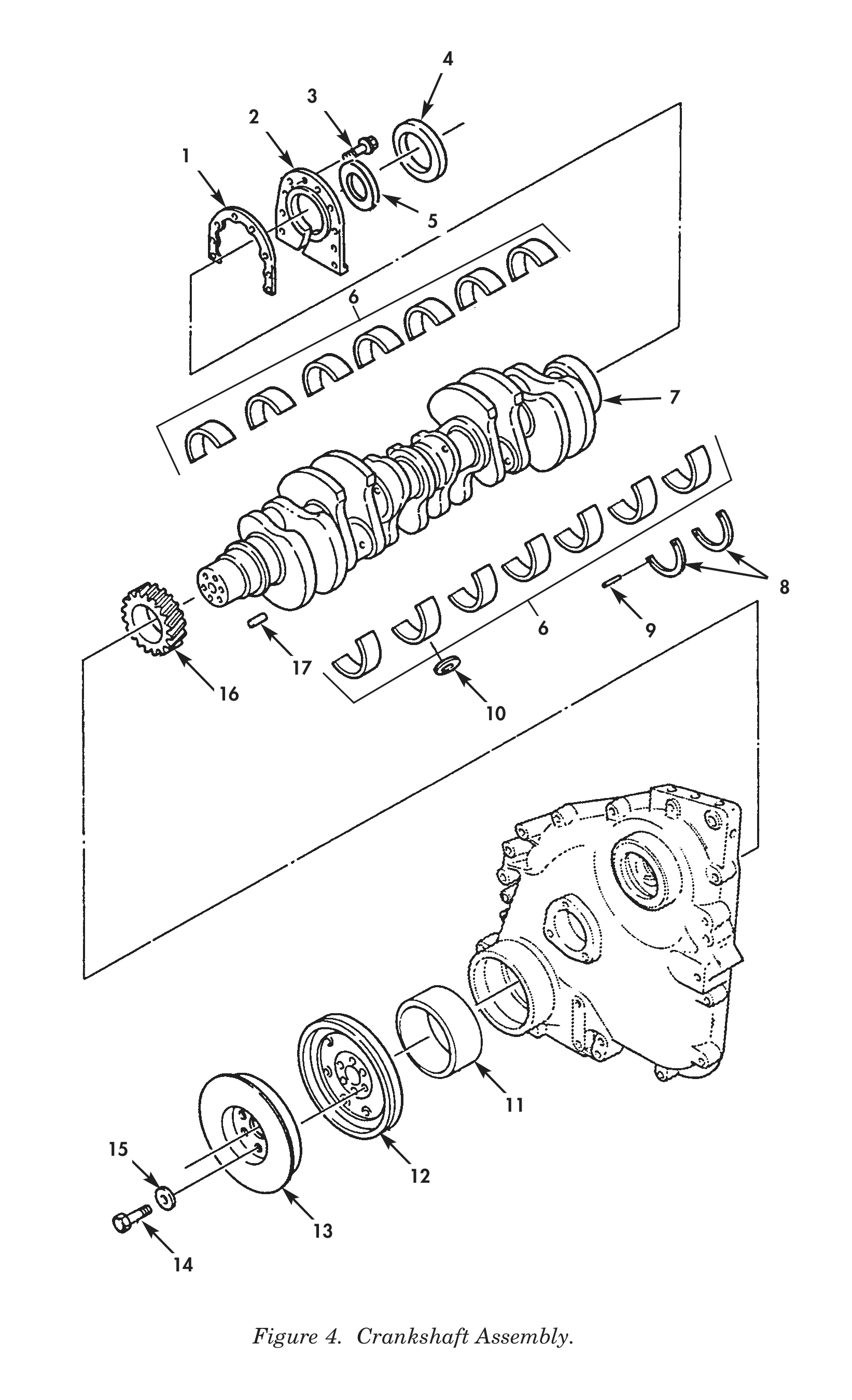

FIG. 4 CRANKSHAFT ASSEMBLY
1 PAFZZ 5330-00-361-2955 15434 3067616 GASKET PART OF KIT P/N 3801235 ..... 1
2 PAHZZ 2990-01-120-2883 15434 216165 COVER,REAR BIG CAM I ............... 1
2 PAFZZ 2815-01-146-5925 15434 209919 COVER,TIMING GEAR,I BIG CAM III ... 1
3 PAFZZ 5305-01-130-6100 15434 3010594 SCREW,CAP,HEXAGON H WITH CAPTIVE 8
WASHER, 3/8-24 X 1.500 ..............
4 PAFZZ 5330-00-005-0858 01212 M39807 SEAL REAR OIL PART OF KIT 1
P/N 3801235 .........................
5 PCHZZ 5331-00-420-9624 15434 137075 O-RING REAR COVER BIG CAM I ........ 1
6 PAHZZ 3120-01-145-9132 15434 3801263 BEARING HALF SET,SL 0.030 UNDERSIZE 1
6 PAHZZ 3120-01-193-7083 01212 5116M40 BEARING SET,SLEEVE 0.040 UNDERSIZE . 1
6 PAHZZ 3120-01-144-8882 15434 3801262 BEARING HALF SET,SL 0.020 UNDERSIZE 1
6 PAHZZ 3120-01-132-9339 15434 3801260 BEARING SET,SLEEVE STANDARD BIG CAM 1
III .................................
6 PAHZZ 3120-01-143-9547 15434 3801261 BEARING HALF SET,SL 0.010 UNDERSIZE 1
7 PAHZZ 2815-01-303-4224 15434 3608833 CRANKSHAFT,ENGINE ................... 1
8 PAHZZ 3120-01-214-7779 15434 3019218 BEARING,WASHER,THRU STANDARD ....... V
8 XDHZZ 15434 157281 BEARING,WASHER,THRU 0.010 OVERSIZE . V
8 XDHZZ 15434 157282 BEARING,WASHER,THRU ................. V
9 PAHZZ 5315-01-058-4551 15434 202903 PIN STRAIGHT HEXAGO 0.219 X 0.5475- 2
0.5775 ..............................
10 PAHZZ 5365-00-428-6201 15434 60575 SPACER,RING ......................... 7
11 PAHZZ 5330-01-240-1619 15434 3020183 SEAL,PLAIN ENCASED PART OF KIT 1
P/N 3801235 .........................
12 PAFZZ 3020-01-077-4411 15434 211918 PULLEY,GROOVE ....................... 1
13 PAFZZ 2815-01-079-1632 15434 21732300 DAMPENER,VIBRATION, ................. 1
14 PAFZZ 5305-00-795-9336 15434 204165 SCREW,CAP 1-5/8 LONG ............... 6
15 PAFZZ 5310-00-081-8500 15434 127316 WASHER,RECESSED ..................... 6
16 PAHZZ 3020-01-077-2229 15434 215965 GEAR,HELICAL BIG CAM I ............. 1
16 PAHZZ 3020-01-146-0107 15434 3014614 GEAR,HELICAL BIG CAM III ........... 1
17 PAFZZ 5315-01-079-6740 15434 210179 KEY,MACHINE GEAR TO CRANKSHAFT ..... 1
END OF FIGURE
PDF page 532
TM page 5-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0103 FLYWHEEL ASSEMBLY

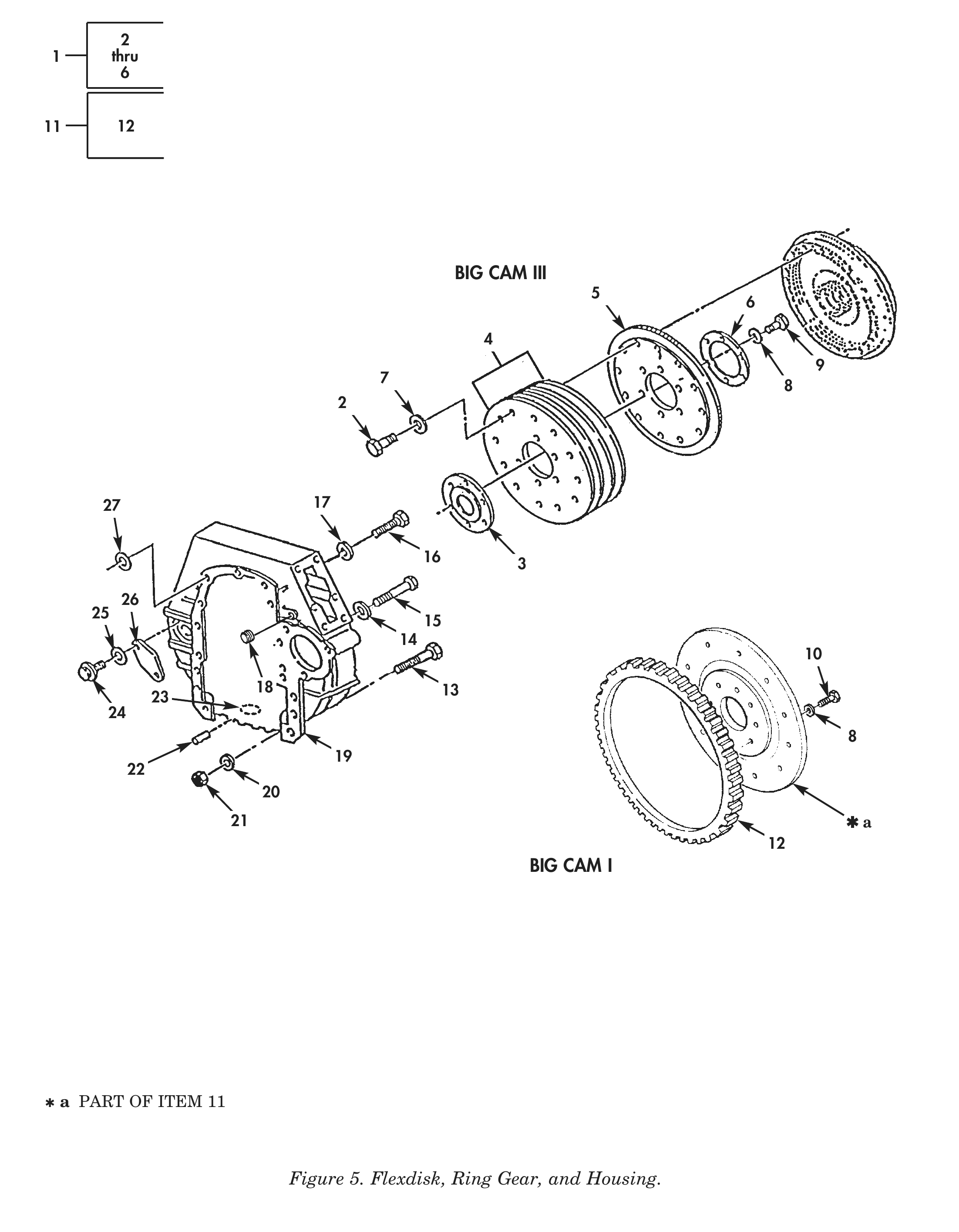

FIG. 5 FLEXDISK, RING,GEAR AND
HOUSING
1 XDFZZ 15434 3031751 DISC,FLEX ASSEMBLY USE ONLY FOR 1
INTERFACING BIG CAM III ENG
W/ALLISON HT-750 CRD TRANSMISSION ...
2 PAFZZ 5305-00-269-3240 80204 B1821BH038F150N .SCREW,CAP,HEXAGON H 3/8-24 X 1.50 12
BIG CAM III .........................
3 PBFZZ 3040-01-146-0028 15434 3031752 .PLATE,RETAINING,SHA BIG CAM III ... 1
4 XDFZZ 15434 3031750 .DISKS,FLEXPLATE USE ONLY FOR 1
INTERFACING BIG CAM III ENG
W/ALLISON HT-750 CRD TRANSMISSION ...
5 PBFZZ 2815-01-146-0102 15434 3031749 .FLYWHEEL,ENGINE BIG CAM III ....... 1
6 PBFZZ 3120-01-147-8118 15434 3031753 .BEARING,WASHER,THRU BIG CAM III ... 1
7 PAFZZ 5310-00-080-6004 96906 MS27183-14 WASHER,FLAT 3/8 .................... 12
8 PAFZZ 5310-00-134-4171 15434 200861 WASHER,FLAT ......................... 12
9 PAFZZ 5305-01-112-9698 15434 180175 SCREW,CAP,HEXAGON H 1.44 LONG BIG 6
CAM III .............................
10 PAFZZ 5305-00-795-9336 15434 204165 SCREW,CAP BIG CAM I ................ 6
11 PAFFF 2815-01-085-1881 15434 3021660 FLYWHEEL,ENGINE BIG CAM I .......... 1
12 PAFZZ 3020-00-528-5053 15434 4797 .GEAR,SPUR BIG CAM I ................ 1
13 PAFZZ 5305-00-091-4009 15434 106289 SCREW,CAP,HEXAGON H FLYWHEEL HS'G 2
TO CRANKCASE BIG CAM I ..............
14 PAFZZ 5310-00-081-8500 15434 127316 WASHER,RECESSED 0.630-0.650 X 9
1.185-1.195 .........................
15 PAFZZ 5305-01-145-8380 15434 S-189-B SCREW,CAP,HEXAGON H ................. 9
16 PAFZZ 5305-01-114-6386 15434 3012483 SCREW,CAP,HEXAGON H 1/2-13 X 2.00 4
FLYWHEEL HS'G TO BLOCK BIG CAM I ....
17 PAFZZ 5310-00-134-4168 15434 S601 WASHER,FLAT FLYWHEEL HS'G TO BLOCK 1
BIG CAM I ...........................
18 PBFZZ 4730-01-214-7081 15434 3008469 PLUG,PIPE 3/4 NPT FLYWHEEL HS'G 1
MOUNTED BIG CAM I ...................
19 PAFZZ 2815-01-160-5820 15434 3016637 HOUSING,FLYWHEEL BIG CAM I ......... 1
19 PFFZZ 2815-01-141-0845 15434 3036005 HOUSING,FLYWHEEL BIG CAM III ....... 1
20 PAFZZ 5310-00-584-5272 96906 MS35338-48 WASHER,LOCK 3/8 FLYWHEEL HS'G TO 2
BLOCK BIG CAM I .....................
21 PAFZZ 5310-00-469-3998 15434 S200 NUT,PLAIN,HEXAGON FLYWHEEL HS'G TO 2
BLOCK BIG CAM I .....................
22 PAFZZ 5315-00-014-1284 24617 141284 PIN,STRAIGHT,HEADLE FLYWHEEL HS'G 2
MOUNTING ............................
23 PAFZZ 4730-00-018-9566 15434 S911B PLUG,PIPE FLYWHEEL HS'G MOUNTED, 1
1/4-NPT, BIG CAM I ..................
24 PAFZZ 5305-01-147-4025 15434 3001646 SCREW,TAPPING FLYWHEEL INDEX HOLE 2
COVER 1/4-20 X 5/8 ..................
25 PAFZZ 5330-01-082-6985 15434 3021735 GASKET FLYWHEEL INDEX HOLE 2
COVER,BIG CAM I .....................
26 PBFZZ 5340-01-122-8002 15434 70657 COVER,ACCESS FLYWHEEL INDEX HOLE ... 1
27 PCFZZ 5330-00-404-2920 15434 172648 PACKING,PREFORMED ................... 11
END OF FIGURE
PDF page 534
TM page 6-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0104 PISTONS, CONNECTING RODS

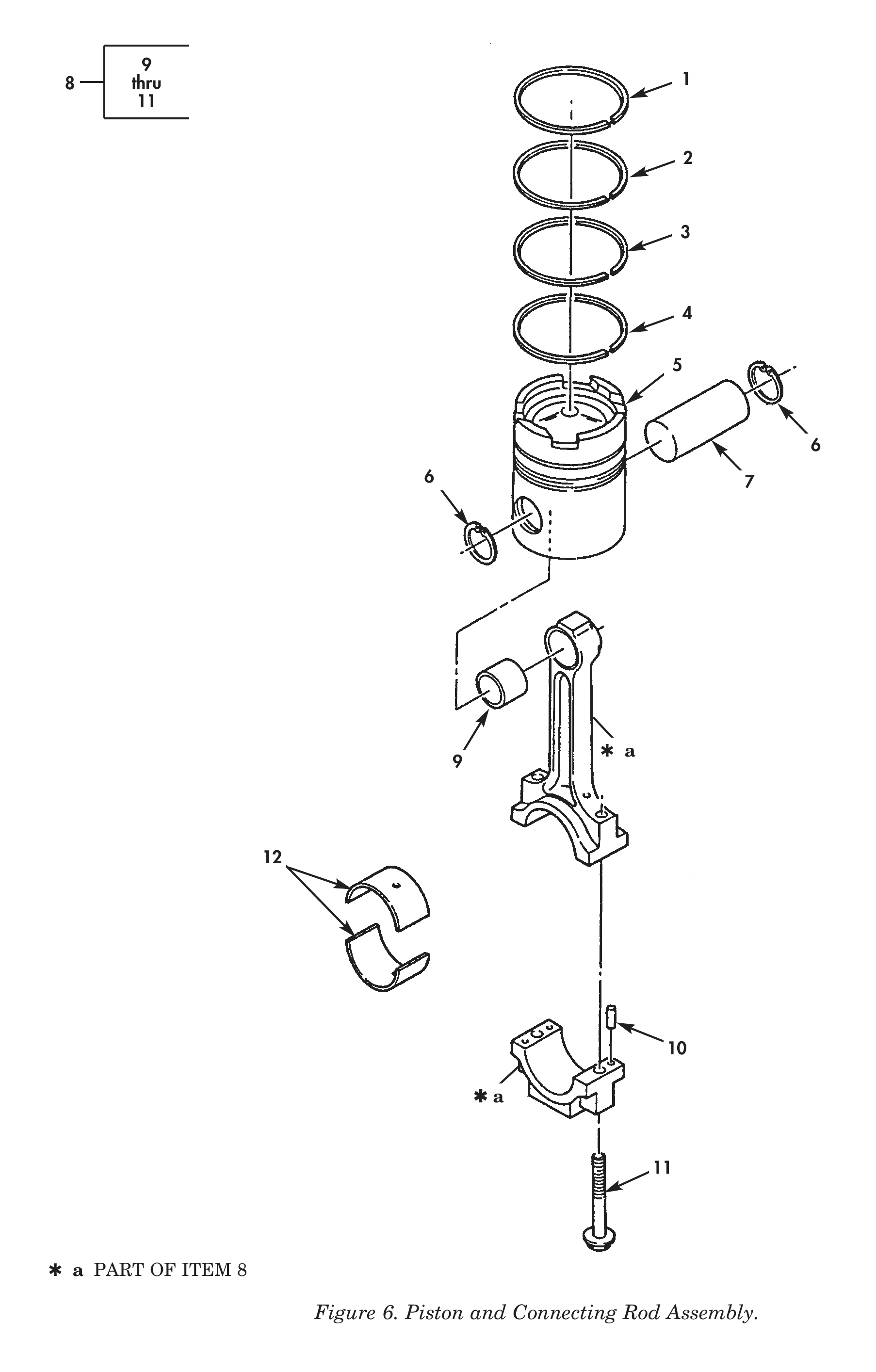

FIG. 6 PISTON AND CONNECTING ROD
ASSEMBLY
1 KFHZZ 15434 3012331 RING,PISTON TOP PART OF KIT 6
P/N 3801056 .........................
2 PFHZZ 15434 3804500 RING SET,PISTON BIG CAM III ........ 3
2 PFHZZ 2815-01-241-6580 15434 301233200 RING,PISTON PART OF KIT P/N 3801056 6
3 PFHZZ 2815-01-241-6581 15434 214730 RING,PISTON PART OF KIT P/N 3801056 6
4 PFHZZ 2815-00-994-4429 15434 3064398 RING,PISTON PART OF KIT P/N 3801056 6
5 PAHZZ 2815-00-603-1381 15434 3804414 PISTON,INTERNAL COM BIG CAM I ...... 6
5 KFHZZ 15434 3804416 PISTON BIG CAM III PART OF KIT 6
P/N 3801058 .........................
6 PAHZZ 5325-01-241-4318 15434 175755 .RING,RETAINING PISTON PIN (OLD) 12
BIG CAM I ...........................
6 PBHZZ 5325-00-804-2784 96906 MS16625-1200 .RING,RETAINING PART OF KIT 12
P/N 3801058 .........................
7 PFHZZ 2815-00-480-4347 15434 191970 PIN,PISTON PART OF KIT P/N 3801058 . 6
8 PAHHZ 2815-01-086-4508 15434 3013930 CONNECTING ROD,PIST ASSEMBLY ....... 6
9 PAHZZ 5365-00-132-0273 15434 187420 .BUSHING,PISTON PIN ................. 1
10 PBHZZ 2815-01-124-0232 15434 70550 .PIN,PISTON CONNECTING ROD 5/16 X 2
1/2 .................................
11 PAHZZ 5306-01-079-7027 15434 219153 .BOLT,MACHINE ....................... 2
12 PAHZZ 3120-01-155-8707 15434 214953 BEARING,SLEEVE .030 UNDERSIZE ...... 12
12 PAHZZ 3120-01-155-4442 15434 214951 BEARING,SLEEVE 0.010 UNDERSIZE ..... 12
12 PAHZZ 3120-01-157-3316 15434 214952 BEARING,SLEEVE 0.020 UNDERSIZE ..... 12
12 PAHZZ 3120-01-087-3004 01212 3725CP BEARING STANDARD ................... 12
END OF FIGURE
PDF page 536
TM page 7-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0105 VALVES,CAMSHAFTS AND
FOLLOWERS

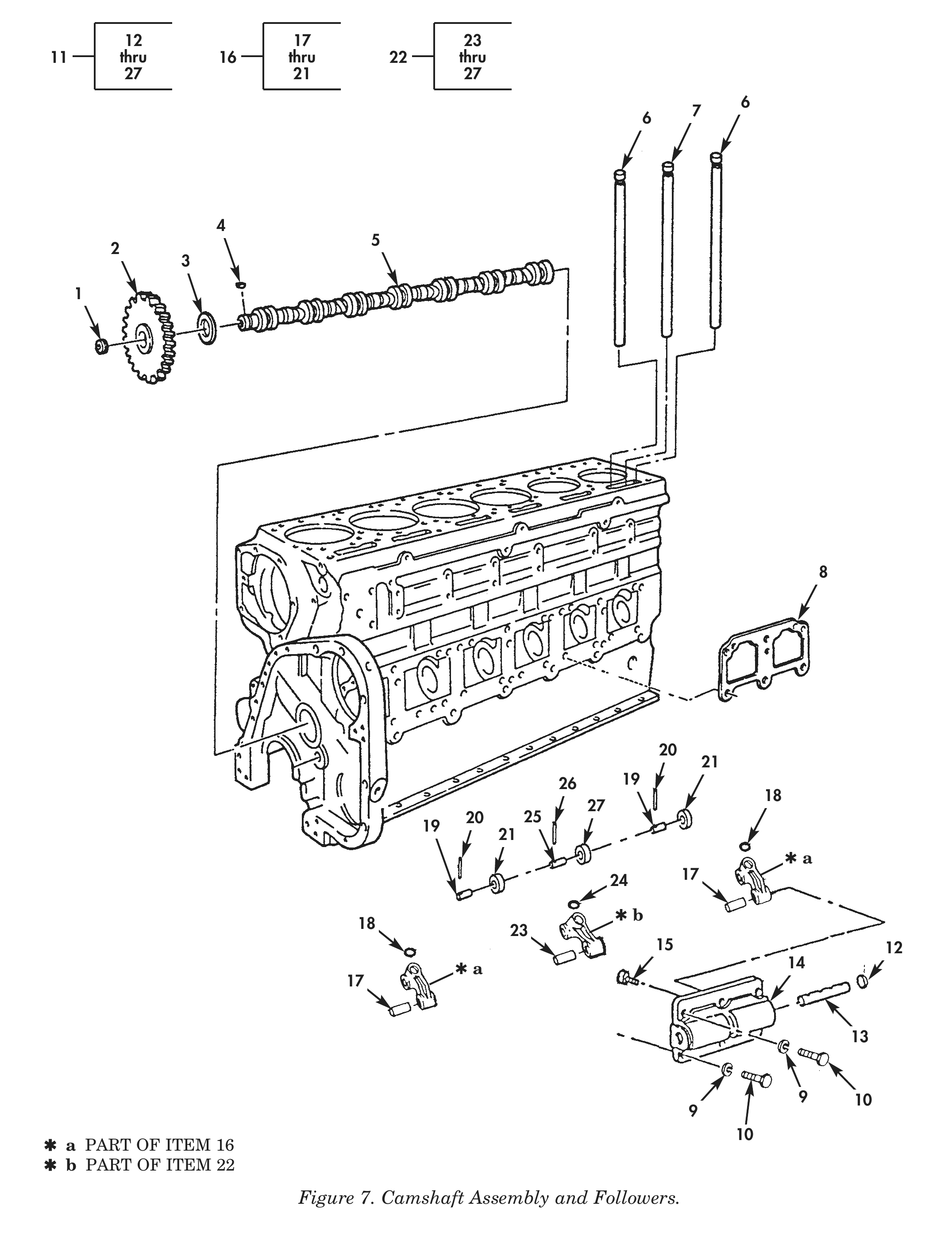

FIG. 7 CAMSHAFT ASSEMBLY AND
FOLLOWERS
1 PAHZZ 5340-00-404-2944 15434 68193 PLUG,VENT CAMSHAFT ORIFICE, SPECIAL 1
2 PAHZZ 3020-01-145-8568 15434 3002901 GEAR,HELICAL BIG CAM III .......... 1
3 PAHZZ 3120-01-079-8194 15434 215233 BEARING,WASHER,THRU BIG CAM I ..... 1
4 PAHZZ 5315-01-145-6080 15434 3021596 KEY,WOODRUFF GEAR TO CAMSHAFT,BIG 1
CAM III ............................
5 PAHZZ 2815-01-079-3380 15434 3801047 CAMSHAFT,ENGINE BIG CAM I ......... 1
5 PAHZZ 2815-01-146-1049 15434 3049024 CAMSHAFT,ENGINE BIG CAM III ....... 1
6 XDHZZ 15434 217929 PUSH ROD,ENGINE POP INTAKE AND 12
EXHAUST, CAM FOLLOWER ASSY, BIG CAM
I ..................................
6 PAFZZ 2815-01-146-1041 15434 3012462 PUSH ROD,ENGINE POP INTAKE AND 12
EXHAUST, CAM FOLLOWER ASSY, BIG CAM
III ................................
7 PAFZZ 2815-01-085-2615 15434 3032681 PUSH ROD,ENGINE POP ................ 6
8 PCHZZ 5330-01-145-3983 15434 3074401 GASKET CAM FOLLOWER 3
HOUSING,STANDARD,BIG CAM III PART
OF KIT P/N 3801235 .................
8 PCHZZ 5330-01-146-9775 15434 3074402 GASKET CAM FOLLOWER HOUSING, 0.014- 3
0.020 PART OF KIT P/N 3801235 .....
8 PCHZZ 5330-01-145-3984 15434 3074404 GASKET CAM FOLLOWER HOUSING, 0.027- 3
0.033, BIG CAM III PART OF KIT
P/N 3801235 ........................
8 PFHZZ 5330-01-146-9928 15434 3074403 GASKET CAM FOLLOWER HOUSING, 0.020- 3
0.024 PART OF KIT P/N 3801235 .....
8 PAHZZ 5330-01-146-7172 15434 3074400 GASKET CAM FOLLOWER 3
HOUSING,STANDARD,BIG CAM I PART OF
KIT P/N 3018762 ....................
9 PAHZZ 5310-00-261-7340 15434 S604 WASHER,LOCK 3/8 ................... 18
10 PAHZZ 5305-00-546-6698 15434 S-129 SCREW,CAP,HEXAGON H ................ 18
11 PFHZZ 2815-01-166-3415 15434 3066796 HOUSING ASSEMBLY,CA ................ 3
12 PAHZZ 5340-00-485-0945 15434 175831 .PLUG,EXPANSION 3/4 INCH .......... 2
13 PAHZZ 3040-00-388-3126 15434 3065125 .SHAFT,STRAIGHT CAM FOLLOWER 2
ASSEMBLY ...........................
14 PBHZZ 2815-01-146-7039 15434 3016887 .COVER,ENGINE POPPET CAM FOLLOWER . 1
15 PAHZZ 5305-00-339-1415 15434 69736 .SCREW,MACHINE SHAFT LOCKING, 5/16- 2
18 UNC-2A ..........................
16 PAHZZ 2815-01-305-8530 15434 3036935 .ROCKER ARM,ENGINE P CAM FOLLOWER 4
ASSY,INTAKE & EXHAUST ..............
17 PFHZZ 3120-00-659-7808 15434 118378 ..BEARING,SLEEVE CAM FOLLOWER 4
ASSY,INTAKE & EXHAUST ..............
18 PAHZZ 2815-01-048-6702 15434 213559 ..SOCKET,CAM FOLLOWER INTAKE & 4
EXHAUST ............................
19 XBHZZ 15434 3002069 ..PIN,STRAIGHT,HEADED CAM FOLLOWER 4
ASSY,INTAKE & EXHAUST,BIG CAM I ....
19 PAHZZ 5315-01-210-0616 15434 3013331 ..PIN,STRAIGHT,HEADED CAM FOLLOWER 4
ASSY,INTAKE & EXHAUST,BIG CAM III ..
20 PAHZZ 5315-00-777-3544 15434 118939 ..PIN,STRAIGHT,HEADLE CAM FOLLOWER 4
ASSY,INTAKE & EXHAUST ..............
21 PAHZZ 3120-01-212-4472 15434 3036933 ..ROLLER,LINEAR-ROTAR CAM FOLLOWER 4
ASSY,INTAKE & EXHAUST ..............
22 PAHZZ 2910-01-086-9757 15434 3056569 .ROCKER ARM,ENGINE P CAM FOLLOWER 2
ASSY,INJECTOR ......................
23 PFHZZ 3120-00-791-1440 15434 118377 ..BEARING,SLEEVE CAM FOLLOWER 2
ASSY,INJECTOR ......................
PDF page 538
(1) (2) (3) (4) (5) (6) (7) Item SMR PART NO Code NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) Qty 24 PAHZZ 2815-00-505-5119 15434 107738 ..SOCKET,CAM FOLLOWER INJECTOR .... 2 25 XBHZZ 15434 219107 ..PIN,STRAIGHT,HEADED CAM FOLLOWER 2 ASSY,INJECTOR ...................... 26 PAHZZ 5315-00-777-3544 15434 118939 ..PIN,STRAIGHT,HEADLE CAM FOLLOWER 2 ASSY,INJECTOR ...................... 27 PFHZZ 3120-01-079-5451 15434 3036934 ..ROLLER,LINEAR-ROTAR CAM FOLLOWER 2 ASSY,INJECTOR ...................... END OF FIGURE 7-2/BLANK
PDF page 539
PDF page 540
TM page 8-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0105 VALVES, CAMSHAFTS AND
TIMING SYSTEM

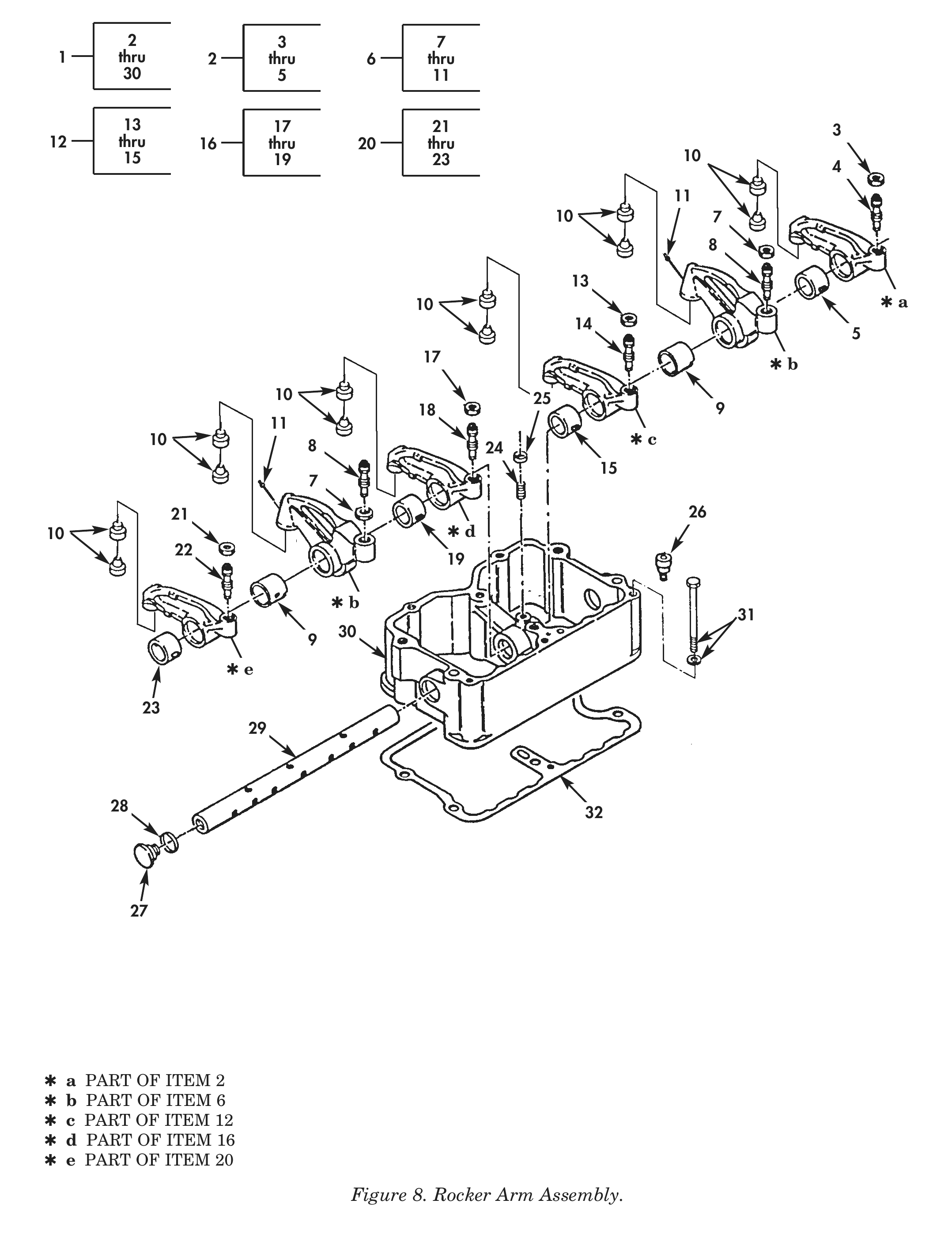

FIG. 8 ROCKER ARM ASSEMBLY
1 PAFFF 2815-01-085-2569 15434 3035961 HOUSING AND ROCKER ROCKER ARM 3
ASSEMBLY ............................
2 PAFZZ 2815-01-096-9198 15434 BM95161 .ROCKER ARM,ENGINE P EXHAUST ....... 1
3 PAFZZ 5310-00-732-0560 96906 MS51968-14 ..NUT,PLAIN,HEXAGON ROCKER ARM 1
ADJUSTING SCREW,EXHAUST 1/2-20 UNF-
2B R/H ..............................
4 PAFZZ 5305-00-947-3437 15434 168306 ..SETSCREW ROCKER ARM,EXH,HEADLESS 1
W/SLOT 1/2-20X2.045 UNF-3A R/H ......
5 PAFZZ 3120-00-589-3537 15434 140330 ..BUSHING,SLEEVE ROCKER ARM EXHAUST 1
6 PAFZZ 2815-00-005-7431 15434 AR-2308 .LEVER,INJECTOR,FUEL ................ 2
7 PAFZZ 5310-00-732-0560 96906 MS51968-14 ..NUT,PLAIN,HEXAGON ROCKER ARM 1
ADJUSTING SCREW,INJECTOR 1/2-20 UNF-
2B R/H ..............................
8 PAFZZ 5305-00-947-3437 15434 168306 ..SETSCREW ROCKER ARM,INJ,HEADLESS 2
W/SLOT 1/2-20X2.045 UNF-3A R/H ......
9 PAFZZ 3120-01-079-5208 15434 218153 ..BUSHING,SLEEVE ROCKER ARM 2
INJECTOR ............................
10 PAFZZ 5340-00-404-2940 15434 194037 ..SEAT,BALL SOCKET ROCKER ARM 2
INJECTOR ............................
11 PAFZZ 5320-01-163-2277 15434 208084 ..RIVET,BLIND ROCKER ARM INJECTOR .. 2
12 PAFZZ 2815-00-195-5894 15434 BM95159 .ROCKER ARM,ENGINE P INTAKE ........ 1
13 PAFZZ 5310-00-732-0560 96906 MS51968-14 ..NUT,PLAIN,HEXAGON ROCKER ARM 1
ADJUSTING SCREW,INTAKE 1/2-20 UNF-2B
R/H .................................
14 PAFZZ 5305-00-947-3437 15434 168306 ..SETSCREW ROCKER ARM,INT,HEADLESS 1
W/SLOT 1/2-20X2.045 UNF-3A R/H ......
15 PAFZZ 3120-00-589-3537 15434 140330 ..BUSHING,SLEEVE ROCKER ARM INTAKE . 1
16 PAFZZ 2815-00-195-5897 15434 BM95160 .ROCKER ARM,ENGINE P INTAKE ........ 1
17 PAFZZ 5310-00-732-0560 96906 MS51968-14 ..NUT,PLAIN,HEXAGON ROCKER ARM 1
ADJUSTING SCREW,INTAKE 1/2-20 UNF-2B
R/H .................................
18 PAFZZ 5305-00-947-3437 15434 168306 ..SETSCREW ROCKER ARM,INT,HEADLESS 1
W/SLOT 1/2-20X2.045 UNF-3A R/H ......
19 PAFZZ 3120-00-589-3537 15434 140330 ..BUSHING,SLEEVE ROCKER ARM INTAKE . 1
20 PAFZZ 2815-00-851-7637 15434 BM95162 .ROCKER ARM,ENGINE P INTAKE ........ 1
21 PAFZZ 5310-00-732-0560 96906 MS51968-14 ..NUT,PLAIN,HEXAGON ROCKER ARM 1
ADJUSTING SCREW,EXHAUST 1/2-20 UNF-
2B R/H ..............................
22 PAFZZ 5305-00-947-3437 15434 168306 ..SETSCREW ROCKER ARM,EXH,HEADLESS 1
W/SLOT 1/2-20X2.045 UNF-3A R/H ......
23 PAFZZ 3120-00-589-3537 15434 140330 ..BUSHING,SLEEVE ROCKER ARM EXHUAST 1
24 PAFZZ 5305-00-297-4022 15434 168319 .SETSCREW ROCKER ARM SHAFT ......... 1
25 PAFZZ 5330-01-145-6083 75078 010180 .PACKING,PREFORMED .................. 1
26 PAFZZ 5340-01-163-7118 15434 216296 .PLUG,VENT ROCKER ARM HOUSING ...... 1
27 PAFZZ 4730-01-124-0293 15434 218736 .PLUG,QUICK DISCONNE ROCKER ARM 2
SHAFT ...............................
28 PCFZZ 5331-00-984-3756 19207 7374401 .O-RING ROCKER ARM SHAFT ........... 2
29 PAFZZ 3040-01-079-1799 15434 3801433 .SHAFT,STRAIGHT ROCKER ARM HOUSING . 1
30 PBFZZ 2815-01-210-6947 15434 3036285 .HOUSING,ROCKER ARM ................. 1
31 PAFZZ 5305-01-129-6901 15434 3010589 SCREW,ASSEMBLED WAS ROCKER ARM 18
HOUSING ASSY 1/2-13 X 4.750 UNC-2A ..
32 PFFZZ 5330-00-861-8592 15434 3017750 GASKET ROCKER ARM HOUSING 3
ASSEMBLY PART OF KIT P/N 4024958
PART OF KIT P/N 3804280 .............
END OF FIGURE
PDF page 542
TM page 9-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0105 VALVES, CAMSHAFTS AND
TIMING SYSTEM

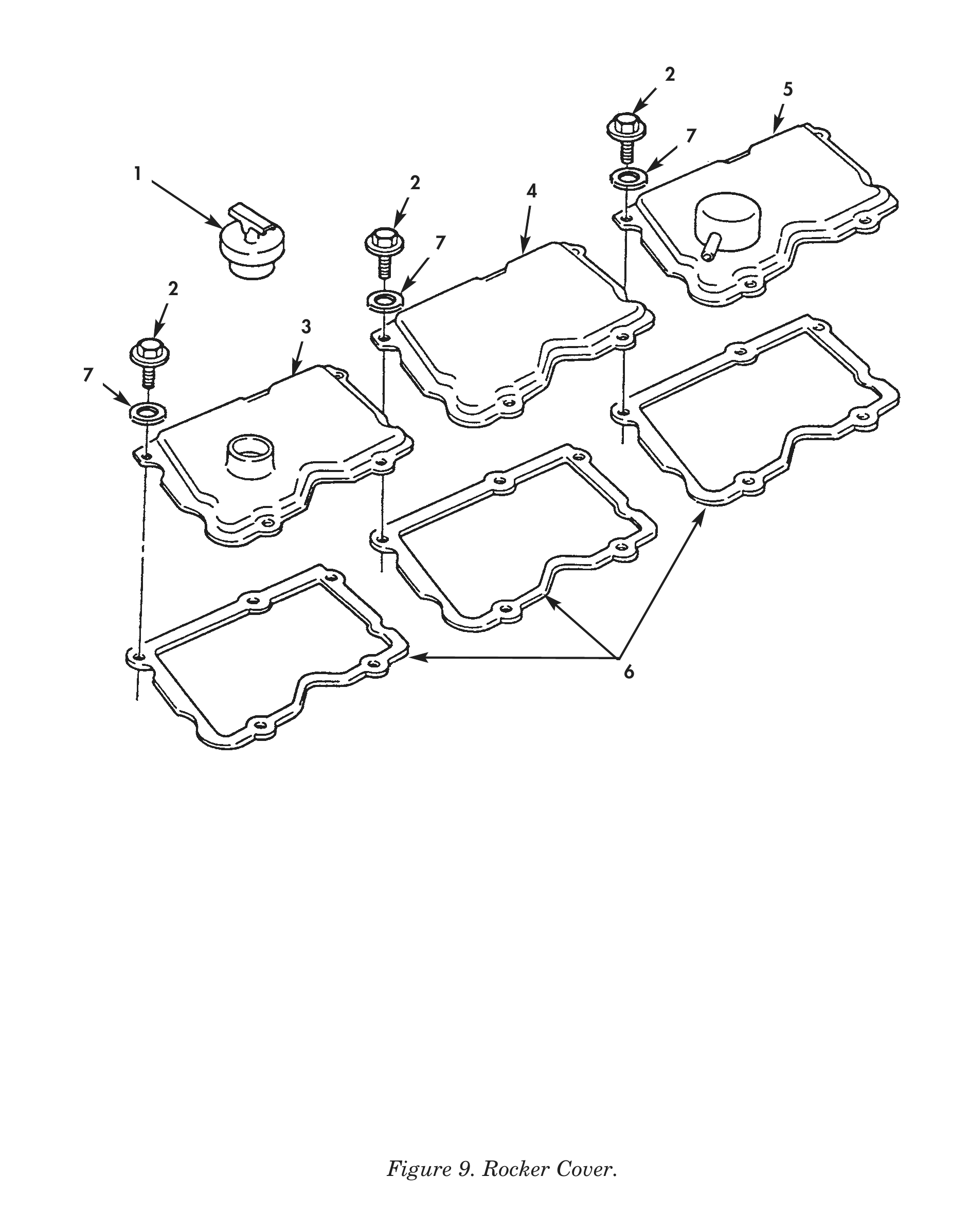

FIG. 9 ROCKER COVER
1 PAOZZ 2590-00-590-7378 15434 101322 CAP,FILLER OPENING .................. 1
2 PAOZZ 5305-01-118-8826 15434 3006182 SCREW,CAP,HEXAGON H CAPTIVE WASHER, 15
3/8-16UNC-2A X 0.845-0.875 ..........
3 PBOZZ 2815-01-164-6103 15434 3006349 COVER,ENGINE POPPET ROCKER AND 1
RETARDER,BIG CAM I ..................
3 PAOZZ 2815-01-159-1737 15434 3006187 COVER,ENGINE POPPET BIG CAM III .... 1
4 PAOZZ 2815-01-142-1732 15434 3006183 COVER,ENGINE POPPET ................. 1
5 PAOZZ 2815-01-146-1024 15434 3006358 COVER,ENGINE POPPET ................. 1
6 PAOZZ 5330-01-285-4827 15434 3054841 GASKET ROCKER COVER,BIG CAM III .... 3
7 PBOZZ 5365-01-241-3903 15434 64709 SPACER,SLEEVE BIG CAM I ............ 15
END OF FIGURE
PDF page 544
TM page 10-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0106 CRANKCASE, BLOCK AND
CYLINDER HEAD

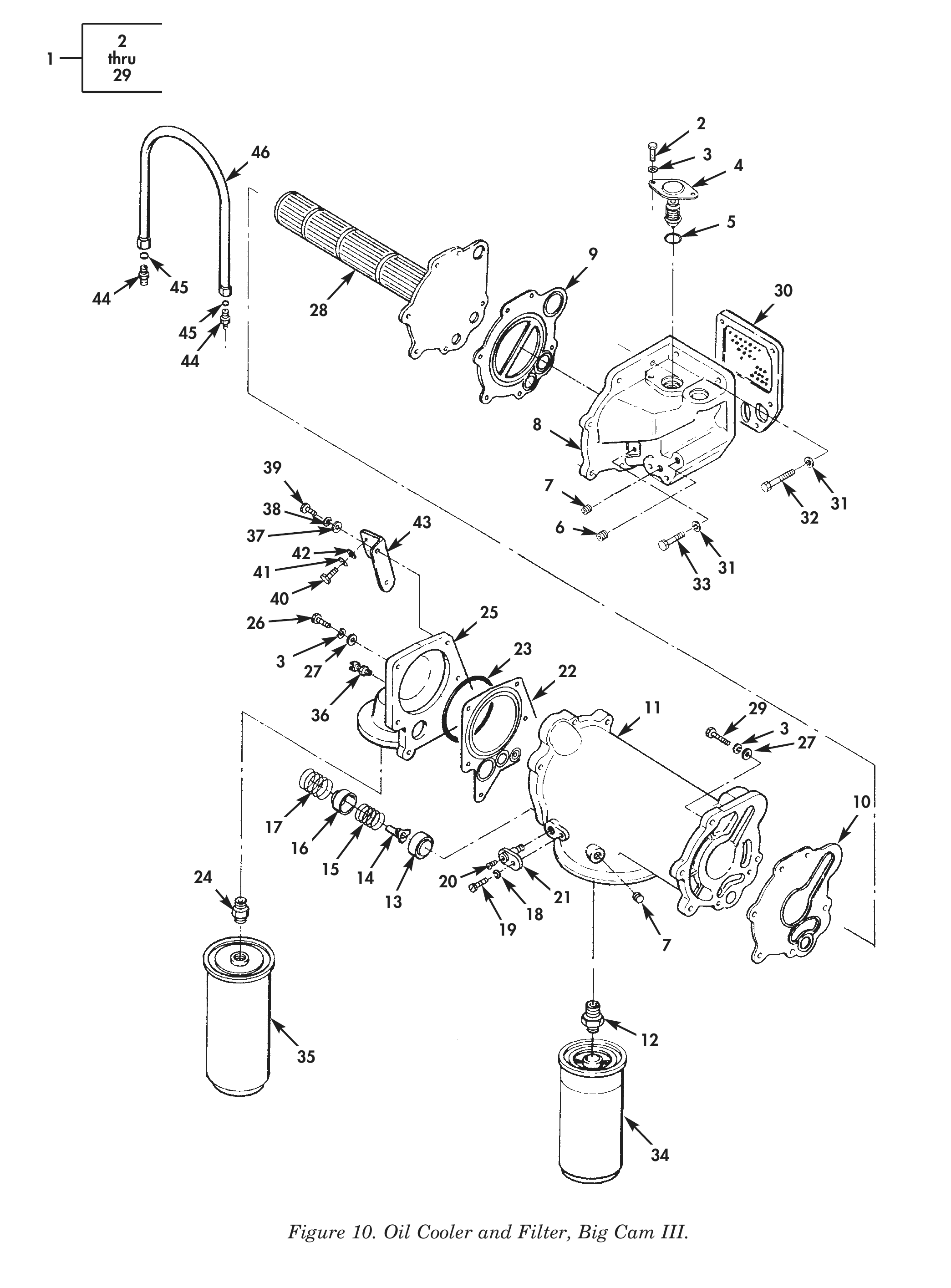

FIG. 10 OIL COOLER AND FILTER,BIG
CAM III
1 PAFHH 2930-01-141-0918 15434 3032307 COOLER,LUBRICATING OIL ............. 1
2 PAHZZ 5305-00-091-4006 15434 137795 .SCREW,CAP,HEXAGON H 3/8-16X5/8 .... 2
3 PAHZZ 5310-00-261-7340 15434 S-604 .WASHER,LOCK ........................ 11
4 PAHZZ 2930-01-145-9537 15434 3023512 .VALVE,BYPASS ....................... 1
5 PCHZZ 5331-01-145-6085 15434 3045979 .O-RING PART OF KIT P/N 3801235 .... 1
6 PFHZZ 4730-00-042-8988 7X677 117244 .PLUG,PIPE 1/4 ..................... 1
7 PAHZZ 4730-00-057-5555 15434 S-908 .PLUG,PIPE 3/8 ..................... 2
8 PBHZZ 2930-01-145-9538 15434 302746000 .SUPPORT,OIL COOLER ................. 1
9 PFHZZ 5330-01-145-6911 15434 3047464 .GASKET OIL COOLER CORE PART OF 1
KIT P/N 3801235 .....................
10 PAHZZ 5330-01-145-6910 15434 3047465 .GASKET PART OF KIT P/N 3801235 .... 1
11 XAHZZ 15434 3018690 .HOUSING,OIL COOLER ................. 1
12 PAOZZ 2940-01-145-9398 15434 303457800 .ADAPTER,FILTER HEAD ................ 1
13 PAHZZ 2940-01-145-9399 15434 3030804 .PISTON,BYPASS VALVE PRESSURE, 1
SENSING .............................
14 PAHZZ 2940-01-145-9400 15434 3030806 .PLUNGER,BYPASS VALV ................ 1
15 PAHZZ 5360-01-145-3974 15434 3030803 .SPRING,HELICAL,COMP COMPRESSION ... 1
16 PAHZZ 4820-01-210-3573 15434 303080500 .PISTON,VALVE ....................... 1
17 PAHZZ 5360-01-145-3975 15434 3039296 .SPRING,HELICAL,COMP ................ 1
18 PAOZZ 5331-01-145-6086 15434 3030808 .O-RING PART OF KIT P/N 3801235 .... 1
19 PAOZZ 5305-01-144-6232 15434 3031005 .SCREW,CAP,HEXAGON H ................ 1
20 PFOZZ 5305-01-508-7097 0B8S3 101996 .SCREW,MACHINE 18-32 X 3/8 ......... 1
21 PAOZZ 5930-01-177-0346 15434 3035028 .SWITCH,PRESSURE .................... 1
22 PCHZZ 5330-01-145-6909 15434 3069014 .GASKET PART OF KIT P/N 3801235 .... 1
23 PFHZZ 5331-01-154-4316 15434 3018695 .O-RING PART OF KIT P/N 3801235 .... 1
24 PAOZZ 4330-01-146-1082 15434 3021656 .ADAPTER,FILTER HEAD ................ 1
25 PAHZZ 2940-01-146-5846 15434 303724200 .HEAD,FLUID FILTER .................. 1
26 PAHZZ 5305-00-725-2317 80204 B1821BH038C150N .SCREW,CAP,HEXAGON H 3/8-16 X 1.50 . 3
27 PAHZZ 5310-00-080-6004 96906 MS27183-14 .WASHER,FLAT 13/32 ................. 9
28 PAHZZ 2930-01-146-1081 15434 3412285 .CORE,OIL COOLER .................... 1
29 PAHZZ 5305-00-782-9489 80204 B1821BH038C200N .SCREW,CAP,HEXAGON H 3/8-16 X 2.00 . 6
30 PFFZZ 5330-01-079-6514 15434 3008017 GASKET PART OF KIT P/N 3801235 ..... 1
31 PAHZZ 5310-00-261-7340 15434 S-604 WASHER,LOCK ......................... 6
32 PAFZZ 5305-00-068-0511 80204 B1821BH038C125N SCREW,CAP,HEXAGON H 3/8-16 X 1.25 .. 3
33 PAFZZ 5305-00-404-1388 15434 S-199-B SCREW,CAP,HEXAGON H 3/8-16 X 3.75 .. 3
34 PAOZZ 2940-01-019-4513 15434 299670 FILTER ELEMENT,FLUI SPIN ON ........ 1
35 PAOZZ 2940-01-145-9455 15434 3313283 FILTER ELEMENT,FLUI SPIN ON ........ 1
36 PAOZZ 4820-00-276-9041 15434 107947 COCK,DRAIN .......................... 1
37 PAHZZ 5310-01-103-6042 24617 120392 WASHER,FLAT ......................... 2
38 PAFZZ 5310-00-637-9541 96906 MS35338-46 WASHER,LOCK 3/8 .................... 2
39 PAFZZ 5305-00-638-8920 80204 B1821BH038C225N SCREW,CAP,HEXAGON H 3/8-16 X 2.25 .. 2
40 PAFZZ 5305-00-071-2517 80204 B1821BH025C350N SCREW,CAP,HEXAGON H 1/4-20 X 3.50 .. 2
41 PAFZZ 5310-00-159-6209 96906 MS122032 WASHER,LOCK 1/4 .................... 2
42 PAFZZ 5310-00-562-6560 15434 S-631 WASHER,FLAT 9/32 ................... 2
43 PBFZZ 5340-01-145-0772 15434 3018697 BRACKET,ANGLE ....................... 1
44 PFOZZ 4730-00-365-2690 15434 S-1002-A ADAPTER,STRAIGHT,TU ................. 2
45 PAOZZ 5330-01-222-2306 15434 3034579 SEAL ................................ 2
46 XBOZZ 15434 3035595 TUBE ASSEMBLY,METAL ................. 1
END OF FIGURE
PDF page 546
TM page 11-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0106 ENGINE LUBTICATING SYSTEM

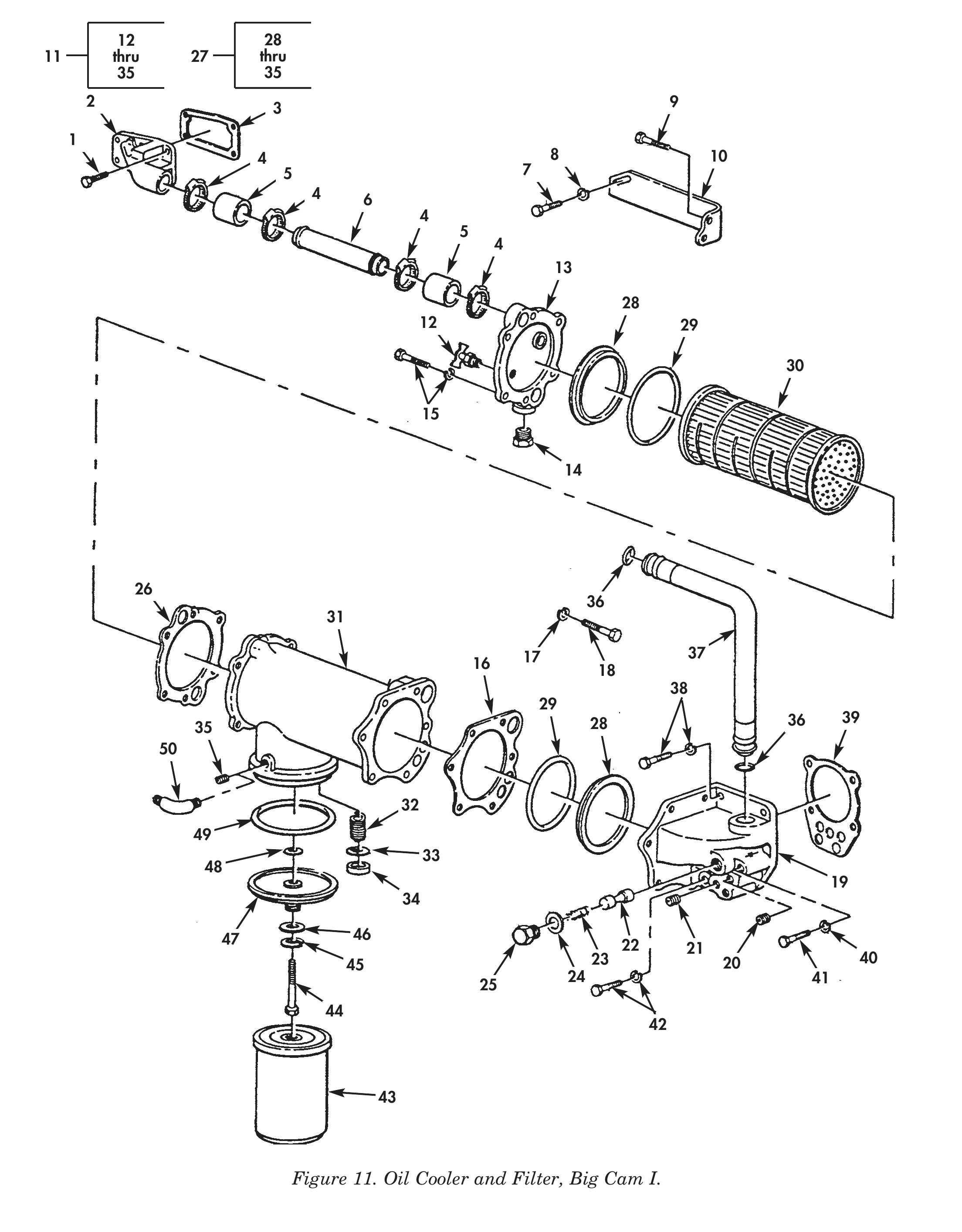

FIG. 11 OIL COOLER AND FILTER, BIG
CAM I
1 PAFZZ 5305-01-135-5344 15434 3011342 SCREW ............................... 6
2 PFFZZ 4730-01-241-7258 15434 301123300 ELBOW,FLANGE TO HOS ................. 1
3 PAFZZ 5330-00-537-2382 15434 70089-1 GASKET PART OF KIT P/N 3018762 ..... 2
4 PAFZZ 4730-01-163-7192 0B8SE 3008690 CLAMP,HOSE .......................... 4
5 PCFZZ 4720-01-085-2571 15434 3031560 HOSE,NONMETALLIC .................... 2
6 PFFZZ 4710-01-181-1956 15434 3000907 TUBE,WATER TRANSFER ................. 1
7 PBFZZ 5305-01-203-6444 15434 S145 SCREW,CAP,HEXAGON H 1/2-13 X 1.25 .. 1
8 PAFZZ 5310-00-584-5272 96906 MS35338-48 WASHER,LOCK 3/8 .................... 1
9 PBFZZ 5305-01-085-8197 15434 3010595 SCREW,MACHINE 3/8-16 X 1.00 ........ 2
10 PAFZZ 5340-01-242-0805 15434 210966 BRACKET,ANGLE ....................... 1
11 PAFHH 2520-01-090-4473 15434 3003814 COOLER ASSEMBLY,OIL ................. 1
12 PAOZZ 4820-00-276-9041 15434 107947 COCK,DRAIN .......................... 1
13 PAHZZ 2930-01-231-1661 15434 217315 .COVER,COOLER ....................... 1
14 PFFZZ 5365-00-708-3434 15434 110907 .PLUG,MACHINE THREAD 1"-18 X1-1/16 1
UNS R/H EXTERNAL ....................
15 PAFZZ 5305-01-088-6019 15434 3010596 SCREW,ASSEMBLED WAS HEXAGON HEAD 5
WITH CAPTIVE WASHER, 3/8-16 X 3 3/4 .
16 PAFZZ 5330-01-046-3144 15434 3010030 .GASKET PART OF KIT P/N 3018762 .... 1
17 PAFZZ 5310-00-261-7340 96906 MS35338-8 .WASHER,LOCK 3/8 ................... 1
18 PAFZZ 5305-00-177-5552 15434 S126 .SCREW,CAP,HEXAGON H ................ 1
19 PFHZZ 5340-01-342-3610 15434 210967 .COVER,ACCESS ....................... 1
20 XBHZZ 15434 142110 .PLUG,EXPANSION ..................... 1
21 PFHZZ 4730-00-042-8988 7X677 117244 .PLUG,PIPE 1/4 EXTERNAL R.H. NPT 1
RECESSED HEX HEAD ...................
22 PAHZZ 2815-00-791-1453 15434 127558 .PLUNGER,OIL PUMP RE ................ 1
23 PAHZZ 5360-00-664-5343 15434 68274 .SPRING,HELICAL,COMP ................ 1
24 PCHZZ 5365-00-197-9327 15434 67946 .SPACER,RING PART OF KIT 1
P/N 3018762.........................
25 PBFZZ 4730-01-309-3321 15434 3060882 .PLUG,TUBE FITTING,T ................ 1
26 PAFZZ 5330-01-046-1991 15434 218245 .GASKET PART OF KIT P/N 3018762 .... 1
27 PBFHZ 2930-01-165-4581 15434 AR-09999 .COOLER,LUBRICATING ................. 1
28 PAFZZ 5325-01-139-6738 15434 3006745 ..RING,RETAINING .................... 2
29 PCHZZ 5330-01-086-6197 15434 3007713 ..PACKING,PREFORMED PART OF KIT 2
P/N 3018762 .........................
30 PAFZZ 2930-01-065-7113 15434 3021581 ..CORE,RADIATOR ..................... 1
31 PFHZZ 2815-01-241-4719 15434 21091500 ..HOUSING,OIL COOLER ................ 1
32 PFHZZ 5360-01-200-0323 15434 202128 ..SPRING,HELICAL,COMP ............... 1
33 XAHZZ 15434 210707 ..DISC,BY-PASS ...................... 1
34 PAHZZ 2940-01-146-1995 15434 179063 ..SEAT,BYPASS FILTER ................ 1
35 PAHZZ 4730-00-018-9566 15434 S911B ..PLUG,PIPE ......................... 1
36 PCOZZ 5331-01-077-5228 15434 212161 O-RING PART OF KIT P/N 3804280 ..... 2
37 PAOZZ 4710-01-146-3086 15434 3024666 TUBE,BENT,METALLIC .................. 1
38 PAFZZ 5305-01-088-6019 15434 3010596 SCREW,ASSEMBLED WAS 3/8-16 X 1 1/4 . 2
39 PAFZZ 5330-01-079-6514 15434 3008017 GASKET PART OF KIT P/N 3018762 ..... 1
40 PAFZZ 5310-00-261-7340 96906 MS35338-8 WASHER,LOCK ......................... 2
41 PAFZZ 5305-00-165-8157 72582 450517 SCREW,CAP,HEXAGON H 3/8-16 X 4.75 .. 2
42 PAFZZ 5305-01-086-7036 15434 3010597 SCREW WITH LOCKWASHER, 3/8-16 X 2
3.75 ................................
43 PAOZZ 2940-01-019-4513 15434 299670 FILTER ELEMENT,FLUI ................. 1
44 XBHZZ 15434 S152B SCREW,CAP,HEX HEAD .................. 1
45 PFHZZ 5310-00-820-6653 15434 S627 WASHER,LOCK 5/8 .................... 1
46 PAFZZ 5310-00-134-4171 15434 200861 WASHER,FLAT 5/8 .................... 1
47 PAOZZ 2940-01-065-7076 0B8S3 3300908 HEAD,FLUID FILTER ................... 1
48 PAOZZ 5330-01-164-0944 33457 3308958 GASKET PART OF KIT P/N 3018762 ..... 1
49 PAFZZ 5330-00-132-0248 15434 173368 PACKING,PREFORMED PART OF KIT 1
P/N 3018762 .........................
50 PAFZZ 4730-00-254-6227 79470 49X6X2 ELBOW,PIPE TO TUBE .................. 1
END OF FIGURE
PDF page 548
TM page 12-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0106 ENGINE LUBRICATION SYSTEM

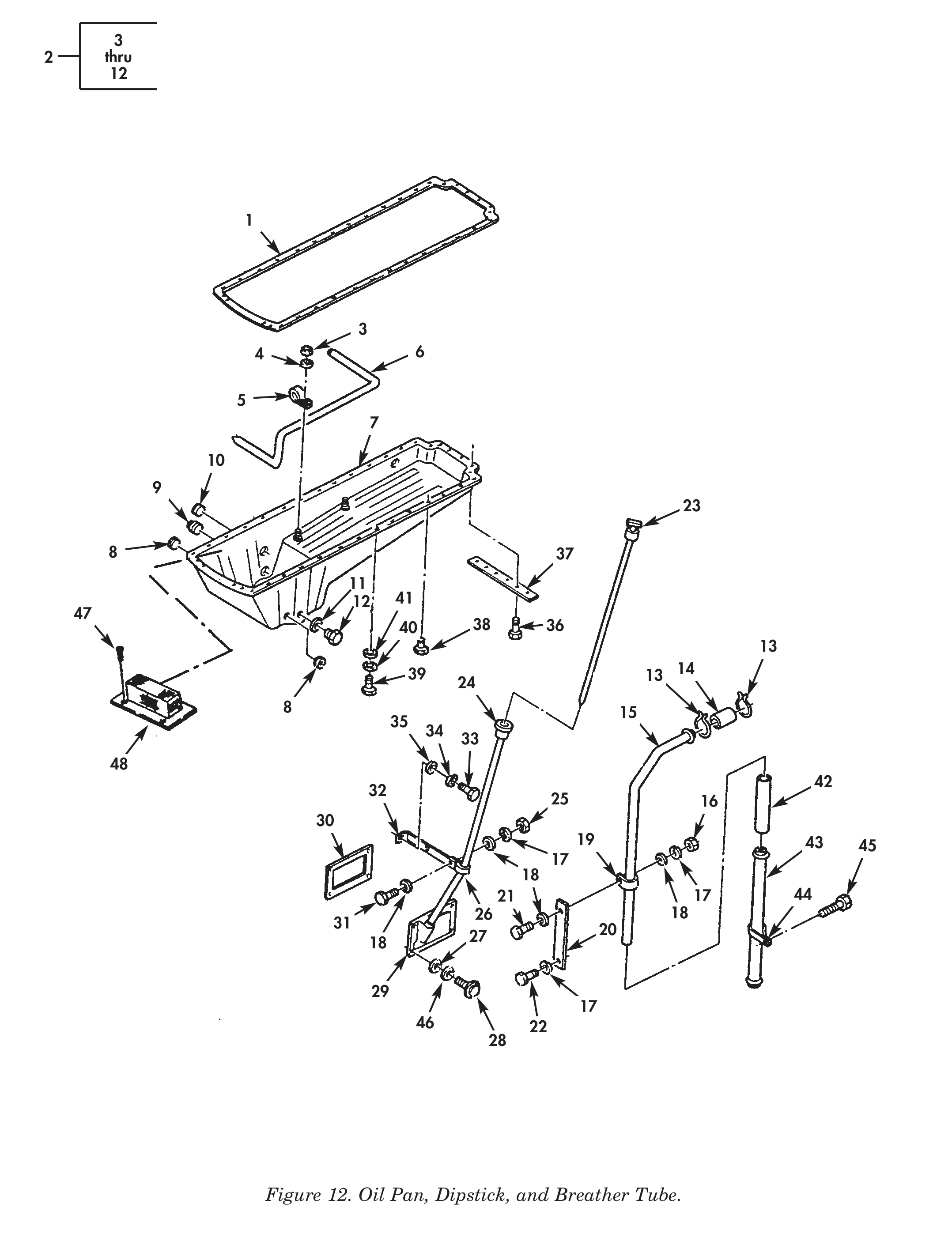

FIG. 12 OIL PAN, DIPSTICK, AND
BREATHER TUBE
1 PFFZZ 5330-01-147-0748 15434 3099083 GASKET PART OF KIT P/N 3801235 ..... 1
2 PAFZZ 2815-01-133-2445 15434 193625 OIL PAN BIG CAM I .................. 1
2 PBFFF 2815-01-141-0919 15434 303195900 OIL PAN BIG CAM III ................ 1
3 PAFZA 5310-00-828-4827 15434 69832 .NUT,GOVERNOR STUD 5/16-18 ......... 3
4 PAFZZ 5310-00-562-6558 15434 S-626 .WASHER,FLAT 0.344 X 0.688 ......... 3
5 PAFZZ 5340-01-146-9992 15434 3032708 .CLAMP,LOOP ......................... 3
6 PBFZZ 4710-01-146-1052 15434 3095051 .TUBE,BENT,METALLIC ................. 1
7 XAFZZ 15434 3030257 .PAN, ENGINE OIL .................... 1
8 PAFZZ 4730-00-010-3867 77640 103879 PLUG,PIPE BIG CAM I ................ 2
8 PAFZZ 4730-99-214-1783 K4843 3008468 .PLUG,PIPE BIG CAM III ............. 2
9 PAFZZ 5342-01-143-6045 15434 3008470 .PLUG 1-11 1/2 ..................... 1
10 PAFZZ 4730-00-044-4715 15434 S962 .PLUG,PIPE 1 INCH NPTF ............. 1
11 PCHZZ 5365-00-197-9327 15434 67946 .SPACER,RING PART OF KIT 1
P/N 3801235 .........................
12 PAOZZ 5365-00-695-1247 15434 3055069 .PLUG,MACHINE THREAD ................ 1
13 PAOZZ 4730-01-146-3111 15434 3008596 CLAMP,HOSE .......................... 2
14 PCOZZ 4720-00-278-4890 81336 33-5490-060-000 HOSE,NONMETALLIC .................... 1
15 PFOZZ 4710-01-146-0049 15434 3038035 TUBE,BENT,METALLIC BIG CAM III ..... 1
16 PAOZZ 5310-00-451-6643 15434 S-213-A NUT,FLYWHEEL 5/8-18 ................ 1
17 PAOZZ 5310-00-261-7340 15434 S-604 WASHER,LOCK BIG CAM I .............. 4
17 PAOZZ 5310-00-820-6653 15434 S-603 WASHER,LOCK BIG CAM III ............ 4
18 PAOZZ 5310-00-823-8803 96906 MS27183-21 WASHER,FLAT ......................... 4
19 PAOZZ 5340-00-839-0653 15434 68425 CLAMP,LOOP .......................... 1
20 PFOZZ 5342-01-145-9540 15434 217934 BRACKET,AFTERCOOLER ................. 1
21 PAOZZ 5305-00-944-8292 80205 MS35308-458 SCREW,CAP,HEXAGON H ................. 1
22 PAOZZ 5305-00-546-6698 15434 S-129 SCREW,CAP,HEXAGON H 3/8-24 X 1.00 .. 1
23 PAOZZ 6680-01-108-7410 0B8S3 199453 GAGE ROD,LIQUID LEV ................. 1
24 PAFZZ 4710-01-142-1667 15434 3022377 BREATHER TUBE,OIL ................... 1
25 PAOZZ 5310-01-126-9404 24617 9422277 NUT,SELF-LOCKING,HE 3/8-16 ......... 1
26 PAOZZ 5340-00-417-5800 15434 200064 CLAMP,LOOP .......................... 1
27 PAFZZ 5310-00-080-6004 96906 MS27183-14 WASHER,FLAT BIG CAM III ............ 4
28 PBFZZ 5305-01-085-8197 15434 3010595 SCREW,MACHINE WITH CAPTIVE WASHER, 4
3/8-16 X 1.00,BIG CAM III ...........
29 PAFZZ 5342-01-140-7158 15434 178074 BRACKET BIG CAM I .................. 1
29 XBFZZ 15434 41044 BRACKET,OIL GAGE BIG CAM III ....... 1
30 PCFZZ 5330-00-246-0309 79150 26384 GASKET PART OF KIT P/N 3801235 ..... 1
31 PAHZZ 5305-00-543-4372 80204 B1821BH038C075N SCREW,CAP,HEXAGON H BIG CAM I ...... 5
32 PFOZZ 5340-01-147-5389 15434 134561 BRACKET,ANGLE ....................... 1
33 PAOZZ 5305-01-032-2311 80204 B1821BH044C425N SCREW,CAP,HEXAGON H ................. 1
34 PAOZZ 5310-00-209-0965 96906 MS35338-47 WASHER,LOCK BIG CAM I 1
35 PAOZZ 5310-00-809-4085 96906 MS27183-16 WASHER,FLAT BIG CAM III ............ 1
36 PAHZZ 5305-01-212-5210 15434 3008069 SCREW,CAP,HEXAGON H BIG CAM I ...... 4
36 PAFZZ 5305-01-145-8358 15434 3017049 SCREW,ASSEMBLED WAS BIG CAM III .... 4
37 PFFZZ 5340-01-150-6248 15434 218813 PLATE,MENDING ENGINE SHIPPING BIG 1
CAM III .............................
38 PAFZZ 5305-01-145-1113 15434 3032674 SCREW HEXAGON ...................... 28
39 XBFZZ 80205 MS90725-90 SCREW,CAP,HEXAGON H 7/16-14 X 1 3/4 4
40 PAFZZ 5310-00-407-9566 96906 MS35338-45 WASHER,LOCK ......................... 4
41 PAFZZ 5310-00-081-4219 96906 MS27183-12 WASHER,FLAT ......................... 4
42 MOOZZ 19207 8710557-10 HOSE, RUBBER, MAKE FROM HOSE, 1
NONMETALLIC, 10 IN. MAKE FROM P/N
8710557 .............................
43 PAOZZ 4710-01-092-0109 34623 MB320-20011 TUBE,METALLIC BREATHER EXTENSION ... 1
44 PAOZZ 5340-01-153-9425 75272 COV-1109Z1 CLAMP,LOOP BIG CAM III ............. 1
45 PAOZZ 5305-01-112-9021 15434 3013904 SCREW BIG CAM III .................. 1
46 PAOZZ 5310-00-637-9541 96906 MS35338-46 WASHER,LOCK BIG CAM III ............ 2
PDF page 550
(1) (2) (3) (4) (5) (6) (7) Item SMR PART NO Code NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) Qty 47 XBFZZ 15434 S1354 SCREW BIG CAM I .................... 2 48 PAFZZ 4730-00-338-6839 15434 2062200 STRAINER ELEMENT,SE BIG CAM I ...... 1
END OF FIGURE
12-2/BLANK
PDF page 551
PDF page 552
TM page 13-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0106 ENGINE LUBRICATION SYSTEM

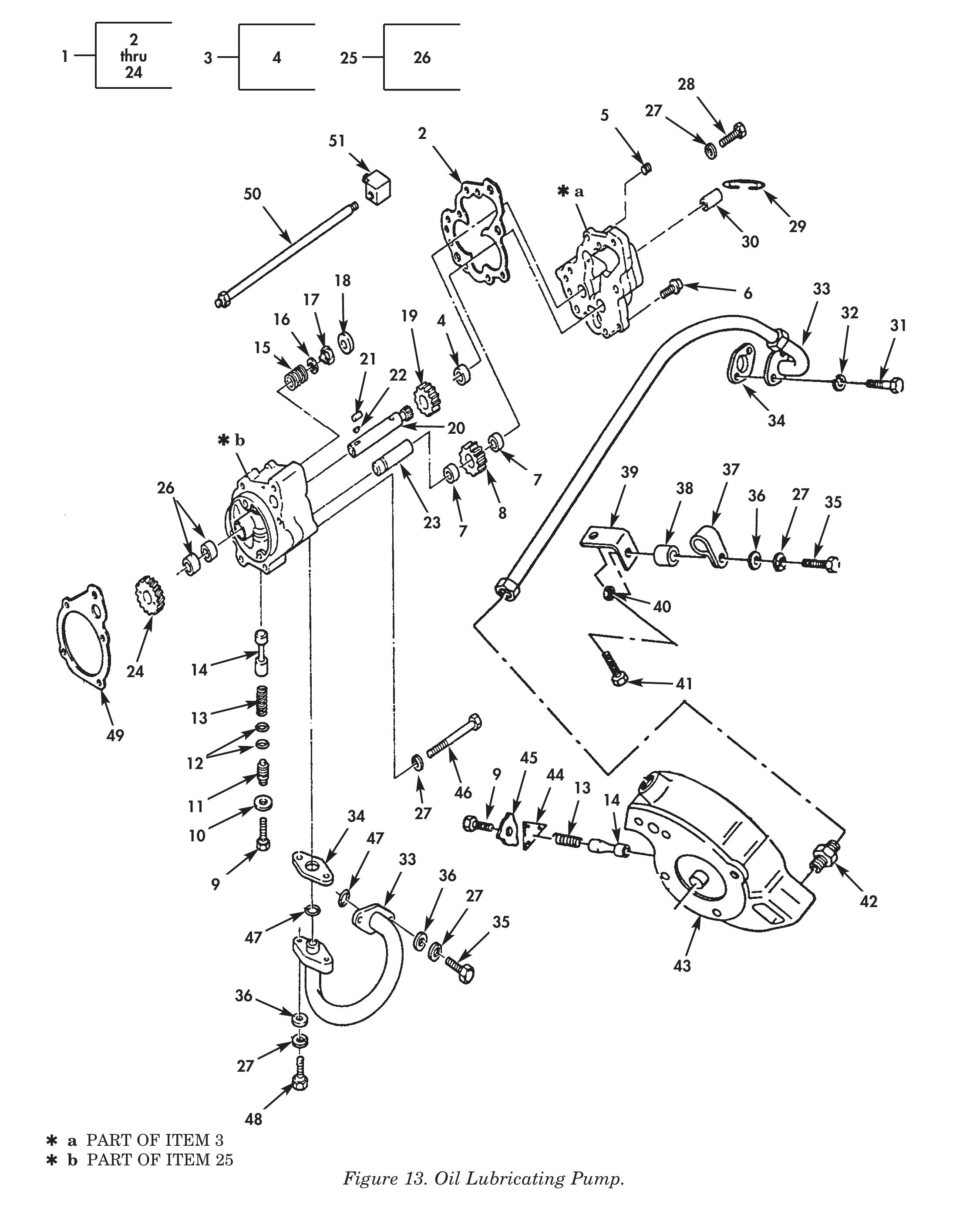

FIG. 13 OIL LUBRICATING PUMP
1 PAFHH 2815-01-085-2573 15434 AR10172 OIL PUMP ASSEMBLY,E BIG CAM I ...... 1
1 PAFHH 2815-01-141-5299 15434 3821572 PUMP ASSEMBLY,OIL BIG CAM III ...... 1
2 PFHZZ 5330-01-147-1274 15434 3014778 .GASKET BIG CAM III PART OF KIT 1
P/N 3801235 .........................
2 PAFZZ 5330-01-066-3910 15434 203145 .GASKET OIL COVER TO PUMP,BIG CAM 1
I PART OF KIT P/N 3018762 ..........
3 XBHZZ 15434 AR8667 .HSG,HYDR ADAPTER BIG CAM I ........ 1
3 PAHZZ 5340-01-145-9451 15434 3014964 .COVER,ACCESS BIG CAM III .......... 1
4 PAHZZ 3120-00-627-6697 15434 69521 ..BEARING,SLEEVE BIG CAM III ....... 1
5 PAHZZ 4730-01-214-7081 10988 A77505 .PLUG,PIPE BIG CAM I ............... 1
5 PAHZZ 4730-01-161-5115 15434 3013786 .PLUG,PIPE BIG CAM III ............. 1
6 PAHZZ 5305-01-129-4214 15434 3022590 .SCREW,CAPTIVE WITH CAPTIVE WASHER, 7
5/16-18X1.00 ........................
7 PAHZZ 3120-00-566-0480 15434 68365 .BUSHING,SLEEVE BIG CAM I .......... 2
7 PAHZZ 3120-01-149-5414 15434 199586 .BUSHING,SLEEVE BIG CAM III ........ 2
8 PAHZZ 3020-01-146-0108 15434 3014788 .GEAR,SPUR .......................... 1
9 PAOZZ 5305-01-010-2362 96906 MS18154-59 .SCREW,CAP,HEXAGON H BIG CAM I ..... 1
9 PAHZZ 5305-00-543-4372 80204 B1821BH038C075N .SCREW,CAP,HEXAGON H BIG CAM III ... 5
10 PAHZZ 5310-01-075-0991 15434 146161 .WASHER,FLAT ........................ 1
11 PAHZZ 5342-01-145-0645 15434 3012726 .RETAINER ........................... 1
12 PCHZZ 5330-01-051-4243 15434 145504 .PACKING,PREFORMED PART OF KIT 2
P/N 3010242 .........................
13 PAHZZ 5360-01-038-4659 15434 211939 .SPRING,HELICAL,COMP BIG CAM I ..... 1
13 PAHZZ 5360-01-145-7554 15434 3010146 .SPRING,HELICAL,COMP BIG CAM III ... 1
14 PAHZZ 2815-00-705-2856 15434 109333 .PLUNGER,PRESSURE RE BIG CAM I ..... 1
14 PAHZZ 5340-01-145-0802 15434 3012529 .PLUNGER,DETENT BIG CAM III ........ 1
15 PAHZZ 5360-01-148-0303 15434 3014756 .SPRING,HELICAL,COMP BYPASS VALVE .. 1
16 PAHZZ 5310-01-144-6224 15434 3014754 .WASHER,FLAT ........................ 1
17 PAHZZ 4820-01-145-9457 15434 3014755 .DISK,VALVE ......................... 1
18 PAHZZ 2940-01-146-1995 15434 179063 .SEAT,BYPASS FILTER ................. 1
19 PAHZZ 3020-01-084-9640 15434 3014783 .GEAR,SPUR BIG CAM I ............... 1
19 PAHZZ 3020-01-146-0109 15434 3014787 .GEAR,SPUR BIG CAM III ............. 1
20 XDHZZ 15434 302136100 .SHAFT,SHOULDERED BIG CAM I ........ 1
20 PAHZZ 3040-01-145-9637 15434 3012532 .GEARSHAFT,SPUR BIG CAM III ........ 1
21 PAHZZ 5315-00-475-2574 15434 69519 .PIN,STRAIGHT,HEADLE ................ 1
22 PAHZZ 5315-00-043-1787 80205 MS35756-34 .KEY,WOODRUFF BIG CAM I ............ 1
22 XBHZZ 15434 183695 .KEY,WOODRUFF BIG CAM III .......... 1
23 PAHZZ 3040-01-079-3469 15434 17741900 .SHAFT,SHOULDERED BIG CAM I ........ 1
23 XDHZZ 15434 3012531 .SHAFT,STRAIGHT BIG CAM III ........ 1
24 PAHZZ 3020-01-085-3779 15434 20483200 .GEAR,HELICAL ....................... 1
25 XDHZZ 15434 AR09832 BODY,OIL PUMP WITH BIG CAM I ....... 1
25 PAHZZ 3040-01-146-5935 15434 3014798 HOUSING,MECHANICAL BIG CAM III ..... 1
26 PAHZZ 3120-00-627-6697 15434 69521 .BEARING,SLEEVE BIG CAM III ........ 2
27 PAFZZ 5310-00-261-7340 15434 S-604 WASHER,LOCK BIG CAM III ............ 9
27 PAFZZ 5310-00-209-0965 96906 MS35338-47 WASHER,LOCK BIG CAM III ............ 6
28 PAFZZ 5305-00-068-0511 80204 B1821BH038C125N SCREW,CAP,HEXAGON H 0106 010A,BIG 13
CAM I ...............................
28 PAFZZ 5305-00-137-3269 15434 S-108-A SCREW BIG CAM III .................. 3
29 PAFZZ 5325-01-084-9033 15434 100475 RING,RETAINING ...................... 1
30 XDHZZ 15434 199589 COUPLING,SHAFT,RIGI BIG CAM I ...... 1
30 PAFZZ 3010-01-146-0113 15434 3023506 COUPLING,SHAFT,RIGI POWER STEERING 1
PUMP,BIG CAM III ....................
31 PAHZZ 5305-00-426-4142 15434 S105 SCREW,CAP,HEXAGON H BIG CAM I ...... 2
32 PAHZZ 5310-00-637-9541 96906 MS35338-46 WASHER,LOCK PART OF KIT 2
P/N 302112400 .......................
33 PAHZZ 4720-01-079-3285 34623 MA145B21000 HOSE ASSEMBLY,NONME BIG CAM I ...... 1
PDF page 554
(1) (2) (3) (4) (5) (6) (7) ITEM SMR PART NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY 33 PAFZZ 4710-01-146-0050 15434 3029848 TUBE,BENT,METALLIC BIG CAM III ..... 1 34 PFFZZ 5330-01-145-6913 15434 3029846 GASKET PART OF KIT P/N 3801235 ..... 1 34 PCFZZ 5330-00-143-8376 15434 157551 GASKET PART OF KIT P/N 3801235 ..... 1 35 PAFZZ 5305-00-068-0511 80204 B1821BH038C125N SCREW,CAP,HEXAGON H ................. 2 36 PAFZZ 5310-00-562-6557 15434 S622 WASHER,FLAT GEAR COVER ASSY TO 4 BLOCK,BIG CAM I ..................... 36 PAFZZ 5310-00-080-6004 96906 MS27183-14 WASHER,FLAT BIG CAM III ............ 1 37 XBHZZ 15434 105182 CLAMP,LOOP PUMP ASSY,OIL 1 LUBRICATING,BIG CAM I ............... 38 XBHZZ 15434 9674F SPACER CLAMP TO HOSE TO SUPPORT OIL 1 PAN,PUMP ASSY,OIL LUBRICATING ....... 39 PAHZZ 5340-01-066-2947 15434 68038 BRACKET,ANGLE PUMP ASSY,OIL 1 LUBRICATING ......................... 40 PAHZZ 5310-00-521-8595 15434 S223 NUT,HEXAGON ......................... 1 41 XDHZZ 15434 300869 SCREW ............................... 42 PAHZZ 4730-00-202-8470 01276 2021-20-20S ADAPTER,STRAIGHT,PI PUMP ASSY,OIL 1 LUBRICATING,BIG CAM I ............... 43 XDFZZ 15434 AR9832 BODY AND BUSHING .................... 1 44 PAHZZ 2815-00-828-7013 15434 126304 YOKE,CAP RETAINING PUMP ASSY,OIL 1 LUBRICATING, BIG CAM I .............. 45 PAHZZ 2815-00-406-8936 15434 109319 LOCK PLATE YOKE TO HOUSING,PUMP 1 ASSY,OIL LUBRICATING ................ 46 PAFZZ 5305-00-795-9352 15434 3012479 SCREW,CAP,HEXAGON H BIG CAM I ...... 2 46 PAFZZ 5305-01-147-2443 15434 S-142-A SCREW,CAP,HEXAGON H BIG CAM III .... 2 47 PAFZZ 5331-01-145-0715 15434 3029847 O-RING PART OF KIT P/N 3801235 ..... 1 48 PAFZZ 5305-00-543-4372 80204 B1821BH038C075N SCREW,CAP,HEXAGON H BIG CAM III .... 2 48 PAOZZ 5305-00-942-2196 80204 B1821BH038C100D SCREW,CAP,HEXAGON H BIG CAM I ...... 6 49 PFFZZ 5330-01-147-4071 15434 3031434 GASKET PUMP MOUNTING PART OF KIT 1 P/N 3801235 ......................... 50 PAFZZ 4720-01-152-0156 15434 AS0401100MS HOSE ASSEMBLY,NONME ................. 1 51 PAFZZ 4730-01-142-8524 15434 68139 ELBOW,PIPE TO TUBE .................. 1 END OF FIGURE 13-2/BLANK
PDF page 555
PDF page 556
TM page 14-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0108 MANIFOLDS

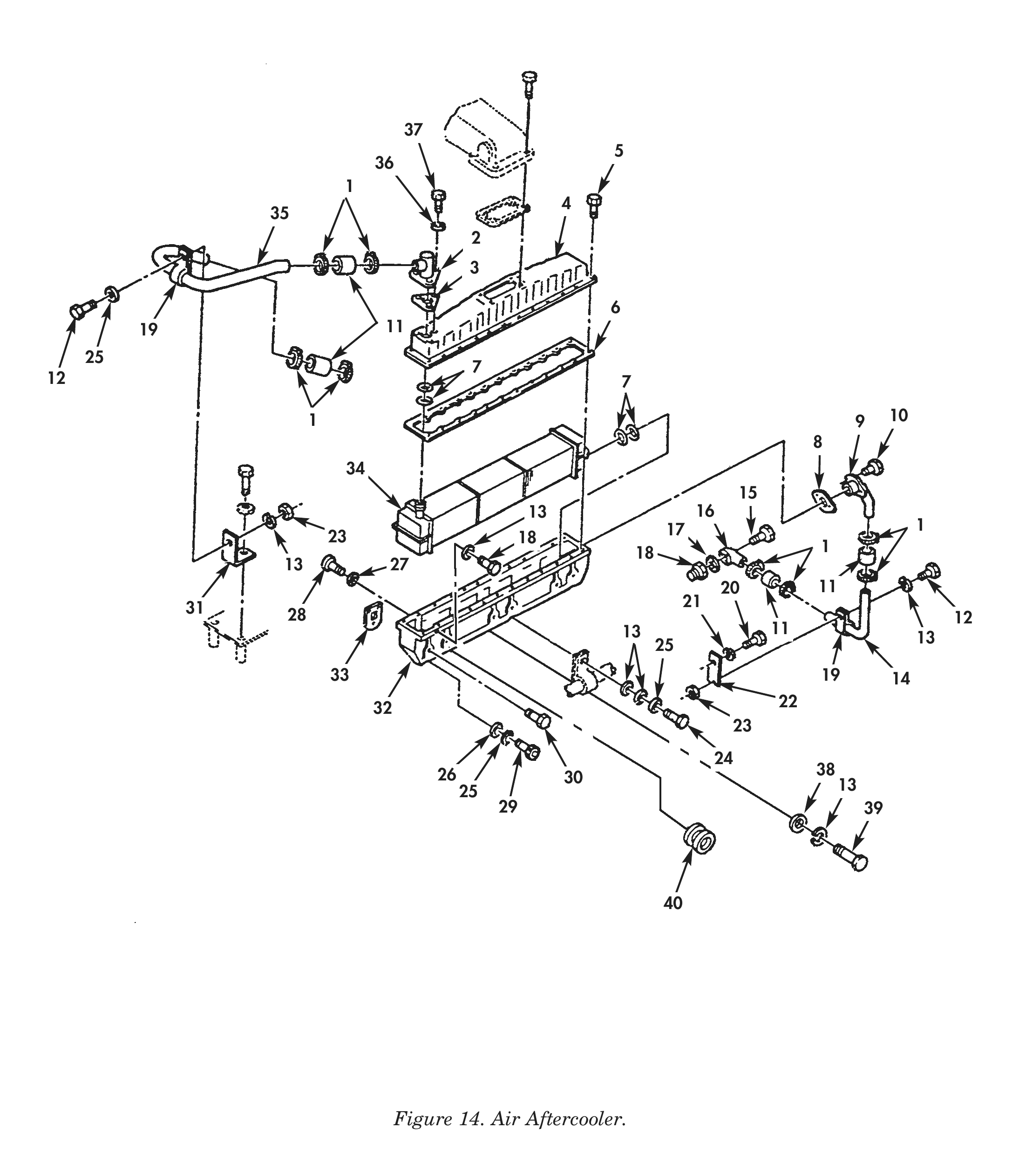

FIG. 14 AIR AFTERCOOLER
1 PAOZZ 4730-00-555-8263 53496 5561 1-2A CLAMP,HOSE 13/16-1 1/2 ............. 8
2 PFFZZ 4730-01-146-1065 15434 3013295 ELBOW,FLANGE TO HOS WATER 1
OUTLET,BIG CAM III ..................
3 PCFZZ 5330-01-066-5351 15434 215044 GASKET WATER OUTLET 1
CONNECTION PART OF KIT P/N 4024958 .
4 PBFZZ 2930-01-146-1083 15434 3046170 COVER,INTERCOOLER ................... 1
5 PAFZZ 5305-01-147-2444 15434 3005508 SCREW,CAP,HEXAGON H WITH CAPTIVE 24
WASHER ..............................
6 XBFZZ 15434 3077201 GASKET AFTERCOOLER COVER ........... 1
7 PFOZZ 5330-01-066-3904 15434 195952 PACKING,PREFORMED PART OF KIT 4
P/N 4024958 .........................
8 PFOZZ 5330-01-147-4072 15434 3032348 GASKET WATER INLET CONNECTION PART 1
OF KIT P/N 4024958 ..................
9 PAOZZ 2930-01-146-1996 15434 3028282 CONNECTOR,WATER INL WATER INLET,BIG 1
CAM III .............................
10 PAOZZ 5305-00-068-0511 80204 B1821BH038C125N SCREW,CAP,HEXAGON H BIG CAM I ...... 2
10 PAOZZ 5305-01-072-8818 15434 3012471 SCREW WITH CAPTIVE WASHER, 3/8-16 X 2
1 1/8,BIG CAM III ...................
11 PCOZZ 4720-01-085-6131 15434 155789 HOSE,NONMETALLIC .................... 4
12 PAOZZ 5305-00-543-4372 80204 B1821BH038C075N SCREW,CAP,HEXAGON H HEXAGON CAP, 2
3/8-16 X 1.00,BIG CAM III ...........
13 PAOZZ 5310-00-159-6209 96906 MS122032 WASHER,LOCK BIG CAM I .............. 3
13 PAOZZ 5310-00-261-7340 15434 S-604 WASHER,LOCK BIG CAM III ............ 2
14 PAOZZ 4710-01-146-4083 15434 217933 TUBE,BENT,METALLIC WATER CROSSOVER . 1
15 PAOZZ 5305-01-147-1215 15434 3019572 SCREW,CAP,HEXAGON H WITH CAPTIVE 3
WASHER,BIG CAM III ..................
16 PAOZZ 4730-01-146-3109 15434 217932 ELBOW,FLANGE TO TUB WATER 1
OUTLET,BIG CAM III ..................
17 PCOZZ 5330-01-082-6984 15434 215045 GASKET WATER OUTLET ................ 1
18 PFOZZ 4730-01-146-1064 15434 215587 ADAPTER,STRAIGHT,FL WATER OUTLET ... 1
19 PAOZZ 5340-00-087-7486 15434 107460 CLAMP,LOOP .......................... 2
20 PAOZZ 5305-00-944-8292 80205 MS35308-458 SCREW,CAP,HEXAGON H ................. 1
21 PAOZZ 5310-00-820-6653 15434 S-603 WASHER,LOCK 5/8 BIG CAM III ........ 4
22 PAOZZ 5342-01-145-9540 15434 217934 BRACKET,AFTERCOOLER ................. 1
23 PAOZZ 5310-00-521-8595 15434 S-223 NUT HE,AGON 3/8-16 ................. 2
24 PAFZZ 5305-00-543-4372 80204 B1821BH038C075N SCREW,CAP,HEXAGON H BIG CAM I ...... 4
24 PAOZZ 5305-01-137-6706 15434 3012473 SCREW 3/8-16 X 1 3/4,BIG CAM III ... 2
25 PAOZZ 5310-00-261-7340 15434 S-604 WASHER,LOCK BIG CAM I .............. 1
25 PAOZZ 5310-00-486-2505 15434 108330 WASHER,FLAT BIG CAM III ............ 4
26 PAOZZ 5310-00-080-6004 96906 MS27183-14 WASHER,FLAT ......................... 4
27 PAFZZ 5310-01-145-8403 15434 3011610 WASHER,FLAT ......................... 8
28 PAFZZ 5305-01-147-2445 15434 3030286 SCREW,CAP,HEXAGON H 5/8-18 X 1.50 .. 8
29 PAFZZ 5305-01-146-7285 15434 69047-A SCREW,CAP,SOCKET HE SOCKET HEAD 1
CAP, 3/8-16 X 1.50 ..................
30 PAFZZ 5305-00-404-1390 15434 S149A SCREW,CAP,HEXAGON H BIG CAM I ...... 6
30 PAFZZ 5305-01-147-8729 15434 3028967 SCREW,CAP,HEXAGON H WITH CAPTIVE 6
WASHER, 3/8-16 X 1.125,BIG CAM III ..
31 PAOZZ 5340-01-145-0773 15434 3035607 BRACKET,ANGLE TUBE SUPPORT,BIG CAM 1
III .................................
32 PBFZZ 4420-01-318-0852 15434 3036798 COOLER,FLUID,INDUST BIG CAM III .... 1
33 PCFZZ 5330-01-086-3523 15434 3008591 GASKET INTAKE MANIFOLD PART OF KIT 3
P/N 4024958 PART OF KIT P/N 3804280 .
34 XBFZZ 15434 214836 CORE,AFTERCOOLER BIG CAM I ......... 1
34 PAFZZ 2930-01-141-9277 15434 3068724 CORE,AFTERCOOLER BIG CAM III ....... 1
35 PAOZZ 4710-01-085-6132 15434 21504100 TUBE,BENT,METALLIC BIG CAM I ....... 1
PDF page 558
(1) (2) (3) (4) (5) (6) (7) ITEM SMR PART NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY 35 PAOZZ 4710-01-146-1053 15434 3018099 TUBE,BENT,METALLIC WATER 1 TRANSFER,BIG CAM III ................ 36 PAFZZ 5330-00-003-1771 15434 S684 GASKET BIG CAM I ................... 3 37 PAFZZ 5306-00-225-8499 96906 MS90725-34 BOLT,MACHINE 5/16-18 X 1.00 ........ 3 38 PAFZZ 5310-00-134-4169 15434 63842 WASHER,FLAT ......................... 3 39 PAHZZ 5305-00-725-2317 80204 B1821BH038C150N SCREW,CAP,HEXAGON H 3/8-16 X 1.50 .. 3 40 PAFZZ 4730-00-018-9566 15434 S911B PLUG,PIPE ........................... 1 END OF FIGURE 14-2/BLANK
PDF page 559
PDF page 560
TM page 15-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0108 MANIFOLDS

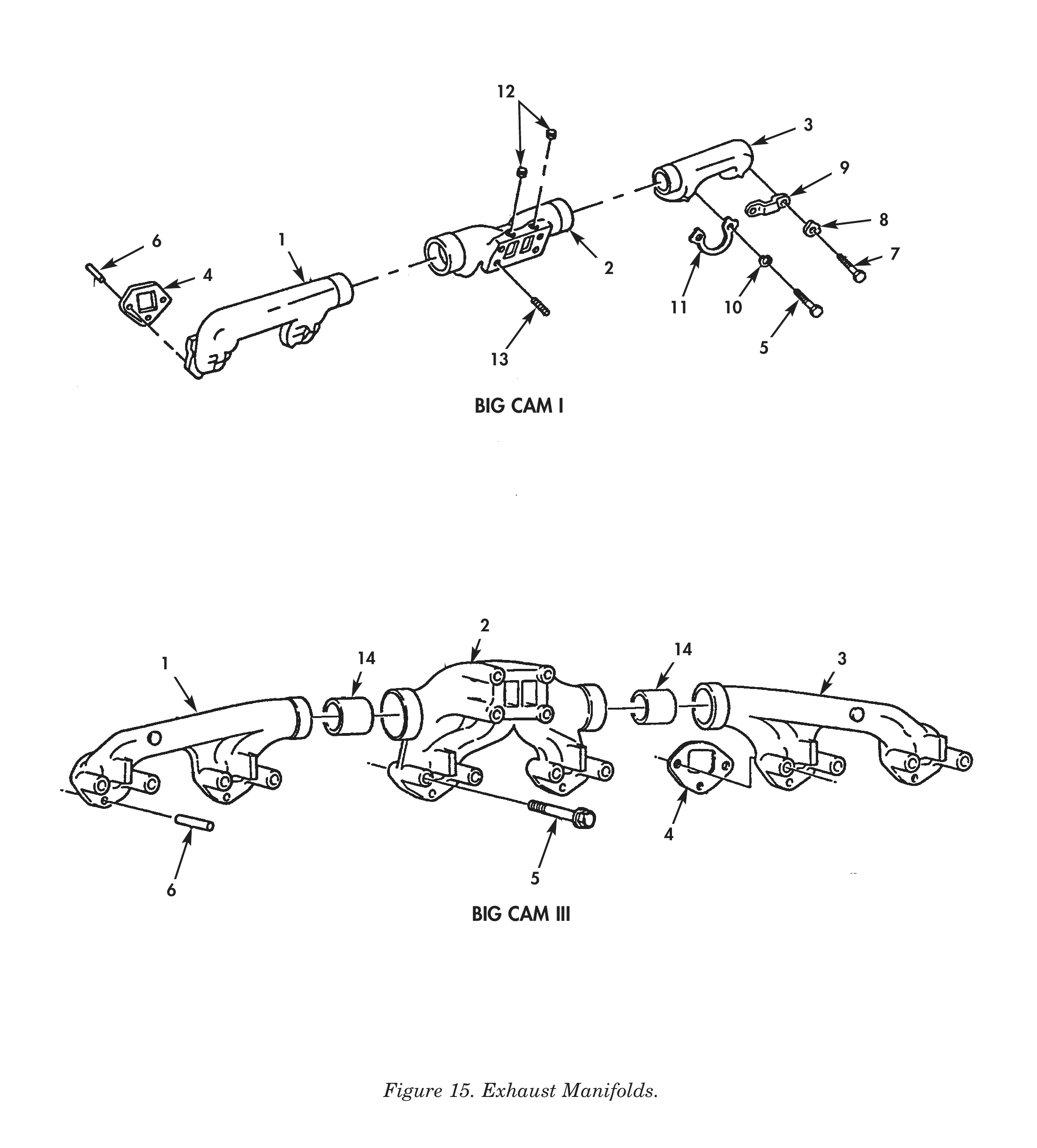

FIG. 15 EXHAUST MANIFOLDS
1 PAFZZ 2815-00-920-8356 15434 151489 MANIFOLD,EXHAUST EXHAUST 1
MANIFOLDS,BIG CAM I .................
1 PAFZZ 2815-01-146-1103 15434 3031186 MANIFOLD,EXHAUST REAR,BIG CAM III .. 1
2 PAFZZ 2815-01-077-4463 15434 200566 MANIFOLD,CENTER SEC REAR,EXHAUST 1
MANIFOLDS ASSEMBLY,BIG CAM I ........
2 PAFZZ 2815-01-146-3159 15434 3029614 MANIFOLD,EXHAUST CENTER,BIG CAM III 1
3 PAFZZ 2815-00-920-2073 15434 151478 MANIFOLD,EXHAUST EXHAUST 1
MANIFOLDS,BIG CAM I .................
3 PAFZZ 2815-01-146-0112 15434 3031187 MANIFOLD,EXHAUST FRONT,BIG CAM III . 1
4 PAFZZ 5330-00-659-3178 15434 3020943 GASKET MANIFOLD PART OF KIT 6
P/N 4024958 PART OF KIT 3804280 .....
5 PAFZZ 5305-01-028-8869 15434 S155 SCREW,CAP,HEXAGON H BIG CAM I ...... 8
5 PAFZZ 5305-01-147-8730 15434 3043647 SCREW,CAP,HEXAGON H CAPTIVE 12
WASHER,BIG CAM III ..................
6 PAFZZ 2815-00-829-5227 15434 105199 DOWEL,MANIFOLD ...................... 6
7 PAFZZ 5305-00-843-9529 94012 110266 SCREW,CAP,HEXAGON H BIG CAM I ...... 4
8 PAFZZ 5310-00-887-8325 15434 114638 WASHER,KEY BIG CAM I ............... 4
9 PAFZZ 5340-00-132-3203 15434 200919 STRAP,RETAINING BIG CAM I .......... 2
10 PAFZZ 3120-01-079-6527 15434 109594 BEARING,SLEEVE BIG CAM I ........... 8
11 PAFZZ 5340-00-767-4012 15434 116982 LOCKING PLATE,NUT A BIG CAM I ...... 4
12 PAFZZ 4730-01-085-7328 15434 217632 PLUG,PIPE BIG CAM I ................ 2
13 PAFZZ 5307-00-922-2626 15434 3010915 STUD,PLAIN BIG CAM I ............... 4
14 PAFZZ 15434 3027653 RING,EXHAUST BIG CAM III ........... 2
END OF FIGURE
PDF page 562
TM page 16-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0109 ACCESSORY DRIVING
MECHANISIMS

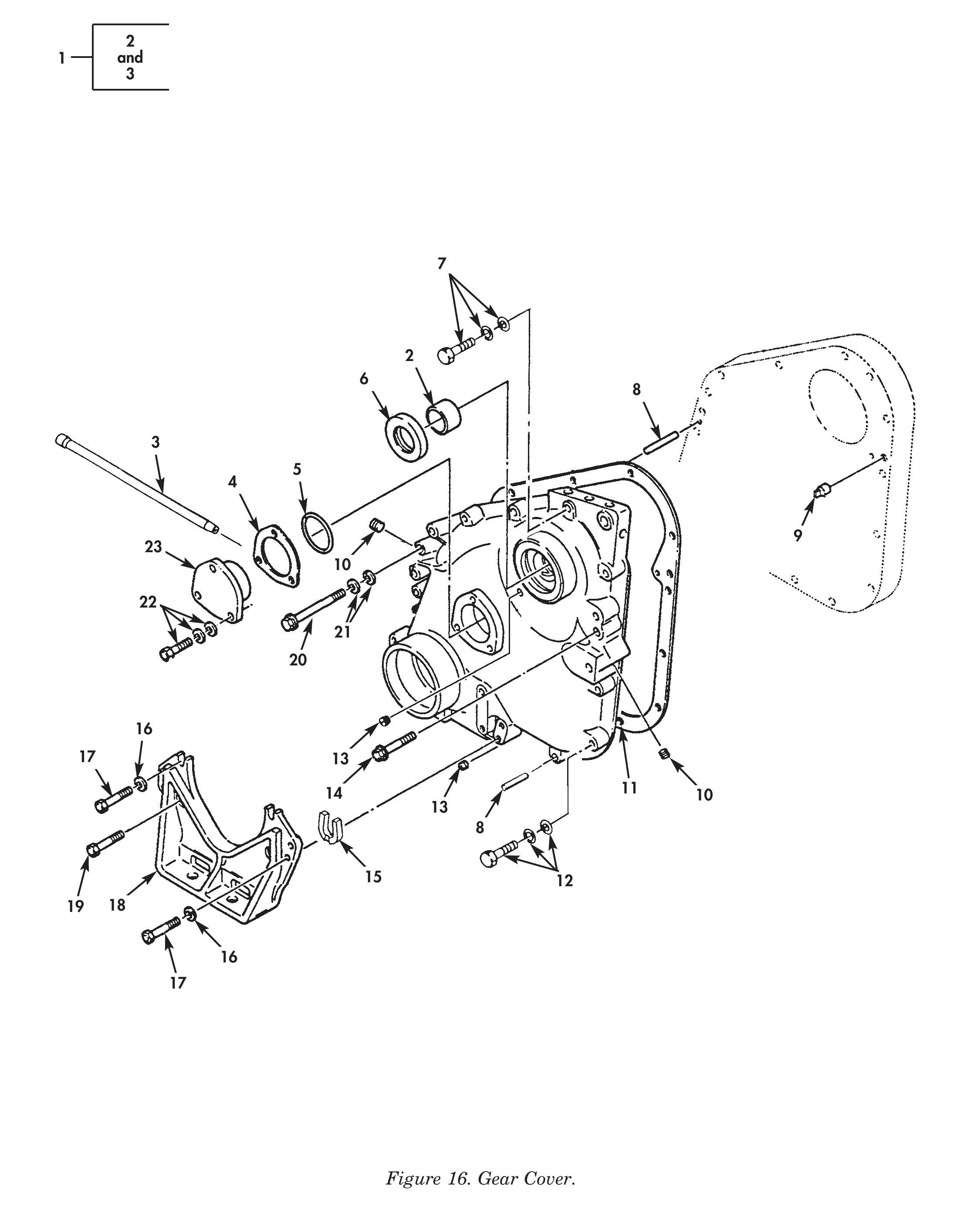

FIG. 16 GEAR COVER
1 PAFZZ 2815-01-159-0872 15434 3024442 GEAR COVER ASSEMBLY ................. 1
2 PAFZZ 3120-00-877-2213 15434 132770 .BEARING,SLEEVE ..................... 1
3 PFFZZ 4710-01-209-6742 15434 210416 .TUBE,METALLIC ...................... 1
4 PAFZZ 5365-01-147-0912 15434 65259-A SHIM PART OF KIT P/N AR01176 ....... V
4 PAFZZ 5365-01-147-0913 15434 65259-B SHIM PART OF KIT P/N AR01176 ....... V
4 PAFZZ 5365-00-507-3254 15434 65259-C SHIM 0.002 PART OF KIT P/N AR01176 V
4 PAFZZ 5365-01-086-7788 15434 185573 SHIM PART OF KIT P/N AR01176 ....... V
5 PCFZZ 5331-01-145-0716 15434 215705 O-RING PART OF KIT P/N 3801235 ..... 1
6 PAFZZ 5330-00-135-6382 15434 211255 SEAL,PLAIN ENCASED PART OF KIT 1
P/N 3801235 .........................
7 PAFZZ 5305-01-145-8381 15434 3011713 SCREW,CAP,HEXAGON H 7/16-20 X 2 5/8 1
8 PAFZZ 2815-00-772-9434 15434 70653 DOWEL,METALLIC ...................... 1
9 PAFZZ 5315-00-238-0882 15434 60408 PIN,STRAIGHT,HEADLE ................. 1
10 PAFZZ 4730-00-018-9566 15434 S-911-B PLUG,PIPE 1/8 NPTF ................. 2
11 PCFZZ 5330-01-145-6914 15434 3021704 GASKET PART OF KIT P/N 3801235 ..... 1
12 PAFZZ 5305-01-147-4033 15434 3011711 SCREW,CAP,HEXAGON H WITH CAPTIVE 9
WASHERS,7/16-20 X 1-3/8.(SUPRESSED -
DUPP/N IN CHETPM, BLSB). BIG CAM I ..
12 PFFZZ 5305-01-240-7155 15434 3011712 SCREW,ASSEMBLED WAS 7/16-20 X 2 9
3/16 BIG CAM III ....................
13 PFHZZ 4730-00-042-8988 7X677 117244 PLUG,PIPE 1/4 NPT BIG CAM I ........ 3
13 PAFZZ 4730-00-010-3867 24617 219191 PLUG,PIPE 3/8 NPT BIG CAM III ...... 1
14 PFFZZ 5305-01-165-3300 15434 S-119-C SCREW,CAP,HEXAGON H ................. 1
15 XBFZZ 15434 218716 SPACER,PLATE ........................ 8
16 PFFZZ 5310-01-112-4306 15434 203760 WASHER,FLAT 15/32 I.D. BIG CAM I ... 2
16 PAFZZ 5310-01-145-8404 15434 3000082 WASHER,FLAT 15/32 BIG CAM III ...... 6
17 PAFZZ 5305-01-147-8731 15434 213456 SCREW,CAP,HEXAGON H ENGINE SUPPORT 6
TO ENGINE ...........................
18 PAFZZ 2815-01-079-9146 15434 214306 SUPPORT,FRONT,ENGIN ................. 1
19 PAFZZ 5306-01-146-9866 15434 3058664 BOLT,MACHINE 7/16-20 X 2.50 ........ 2
20 PAFZZ 5305-01-165-3892 15434 3011714 SCREW 7/16-20 X 3.00 ............... 3
21 PAHZZ 5310-00-209-0965 96906 MS35338-47 WASHER,LOCK 7/16 BIG CAM I ......... 1
22 PAFZZ 5305-01-072-8816 15434 3011715 SCREW 3/8-16 X 13/16 ............... 3
23 PAFZZ 2815-01-145-9401 15434 3008530 SUPPORT,CAMSHAFT .................... 1
END OF FIGURE
PDF page 564
TM page 17-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0109 ACCESSORY DRIVING
MECHANISIMS

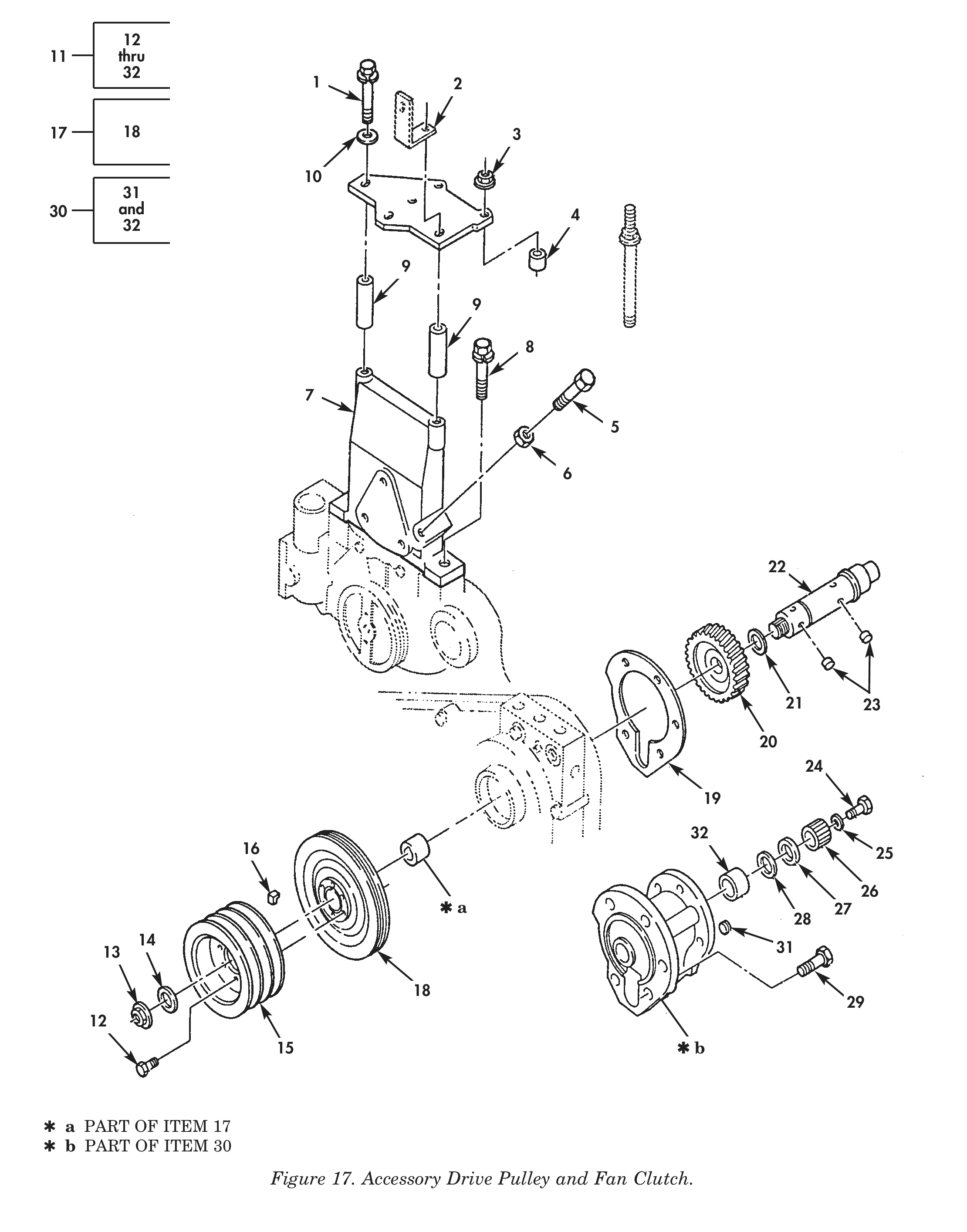

FIG. 17 ACCESSORY DRIVE PULLEY AND
FAN CLUTCH
1 PAOZZ 5305-01-145-8382 75078 012647 SCREW,CAP,HEXAGON H WITH CAPTIVE 1
WASHER, SEE GROUP 0112 ..............
2 PAOZZ 2930-01-097-6755 15434 217034 BRACE,FAN BRACKET ................... 1
3 PAOZZ 5310-01-144-6115 75078 001094 NUT,PLAIN,CONE SEAT ................. 2
4 PAOZZ 5365-01-147-5030 75078 001234 SPACER,SLEEVE SEE GROUP 0112 ....... 1
5 PAOZZ 5305-01-091-2498 15434 166777 SCREW 1/2-13 ....................... 1
6 PAOZZ 5310-00-470-6154 15434 S-285 NUT,PLAIN,HEXAGON 1/2-13 ........... 1
7 PBOZZ 5342-01-098-0175 15434 208829 BRACKET,FAN SUPPORT ................. 1
8 PAOZZ 5305-01-145-0776 15434 3019574 SCREW,CAP,HEXAGON H WITH CAPTIVE 2
WASHER ..............................
9 PAOZZ 5365-01-095-5666 75078 003251 SPACER,SLEEVE FAN BRACE, SEE GROUP 2
0112 ................................
10 PAHZZ 5310-01-145-8405 75078 001030 WASHER,FLAT ......................... 1
11 PAFFH 4310-01-092-9815 15434 3005133 DRIVE ACCESSORY,COM ................. 1
12 PAFZZ 5305-01-145-8383 15434 175833 .SCREW,CAP,HEXAGON H 3/8-16 X 1 1/8 6
13 PAFZZ 5310-01-126-1045 15434 3012526 .NUT,SELF-LOCKING,HE ................ 1
14 PAFZZ 5310-01-124-6463 15434 193136 .WASHER,FLAT ........................ 1
15 PAFZZ 3020-01-146-3773 15434 3013336 .PULLEY,CONE ACCESSORY DRIVE ....... 1
16 PCFZZ 5330-01-129-6541 15434 3008947 .RUBBER STRIP ....................... 1
17 PAFZZ 3020-01-146-3163 15434 3023473 .PULLEY,FLAT ACCESSORY DRIVE ....... 1
18 PAFZZ 2930-00-401-9531 15434 190397 ..SLEEVE,PULLEY,PUMP ................ 1
19 PCFZZ 5330-00-026-2931 15434 3069101 .GASKET PART OF KIT P/N 3801235 .... 1
20 PAFZZ 3020-00-160-9092 15434 142689 .GEAR,HELICAL ACCESSORY DRIVE ...... 1
21 PAFZZ 3120-01-147-5275 15434 3026556 .BEARING,WASHER,THRU ................ 1
22 PAFZZ 4310-01-092-9816 15434 3000171 .SHAFT,AIR COMPRESSO ACCESSORY 1
DRIVE ...............................
23 PAFZZ 2815-01-124-0232 15434 70550 .PIN,PISTON ......................... 2
24 PAFZZ 5306-01-119-4271 15434 3000173 .BOLT,INTERNALLY REL SELF-LOCKING, 1
3/8-16 X 1.00 .......................
25 PAFZZ 5310-00-486-2507 15434 170664 .WASHER,FLAT ........................ 2
26 PAFZZ 3010-01-085-2732 15434 3000174 .COUPLING HALF,SHAFT SPLINE 1
COUPLING ............................
27 PAFZZ 5310-00-081-9292 15434 116390 .WASHER,FLAT ........................ 1
28 PAFZZ 3120-01-144-7368 15434 3026557 .BEARING,WASHER,THRU ................ 1
29 PAFZZ 5305-01-119-8621 15434 3010590 .SCREW WITH CAPTIVE WASHER, 7/16-20 5
X 1.125/1.063 .......................
30 PAFZZ 3040-01-129-4302 15434 AR-45724 .HOUSING,MECHANICAL ACCESSORY DRIVE 1
31 PAFZZ 4730-00-018-9566 15434 S-911-B ..PLUG,PIPE ......................... 2
32 PAFZZ 3120-00-792-9834 15434 116391 ..BEARING,SLEEVE .................... 1
END OF FIGURE
PDF page 566
TM page 18-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0112 ENGINE BRAKE

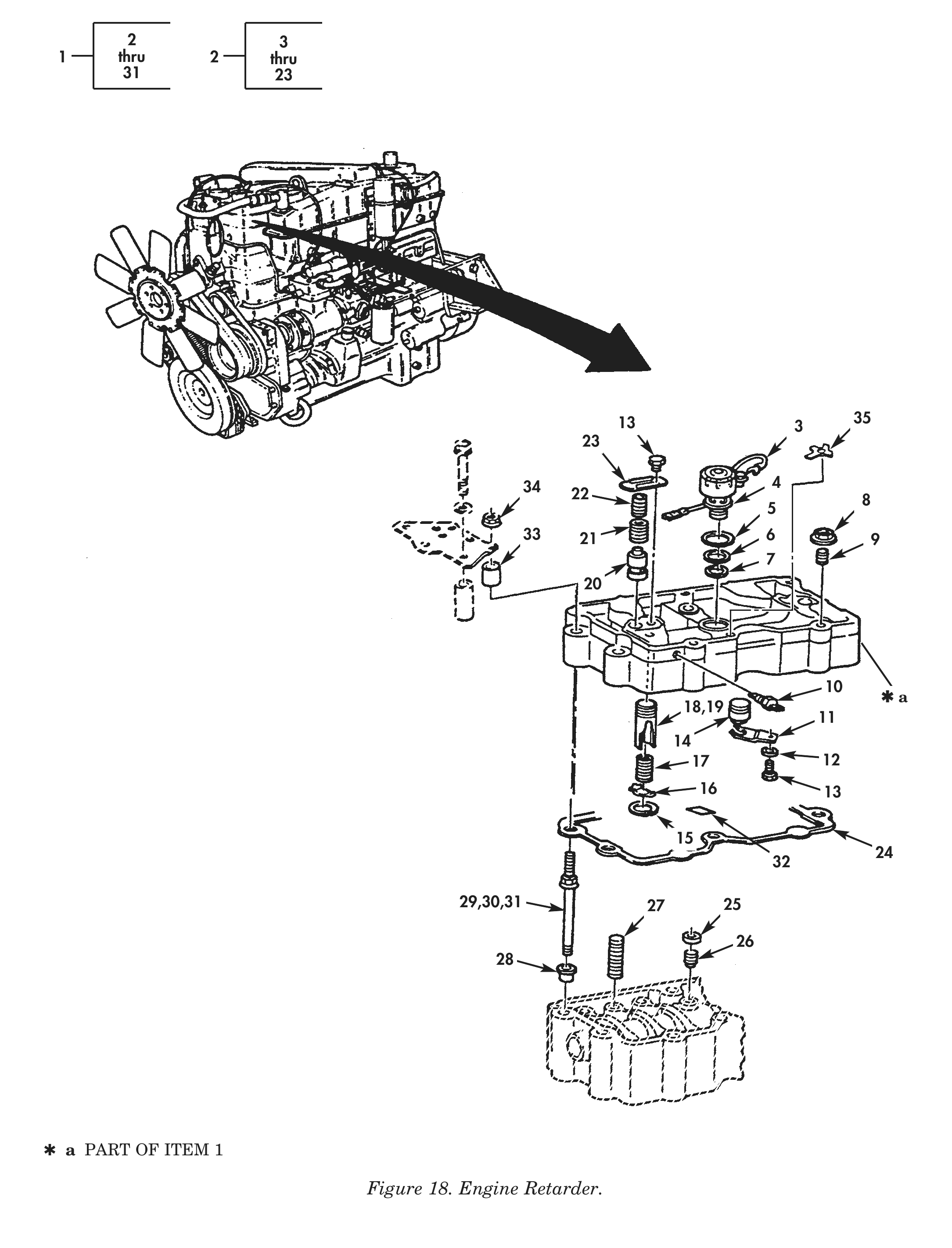

FIG. 18 ENGINE RETARDER
1 PAFHH 2815-01-085-2574 0B8S3 3804587 BRAKE ASSEMBLY,ENGI ENGINE BRAKE ... 1
2 PAFHH 2815-01-141-3261 75078 009917 .HOUSING,ENGINE RETA BRAKE ......... 3
3 PCHZZ 6150-01-114-7119 75078 002390 ..LEAD,ELECTRICAL ................... 1
4 PAHZZ 4810-01-225-6010 75078 013472 ..VALVE ASSEMBLY,NEED SOLENOID, BIG 1
CAM III .............................
5 PCHZZ 5331-01-086-1013 75078 20229 ..O-RING ............................ 1
6 PCHZZ 5331-01-085-3105 75078 001082 ..O-RING ............................ 1
7 PAHZZ 5330-01-086-6196 75078 001083 ..PACKING,PREFORMED ................. 1
8 PAHZZ 5310-01-157-3762 75078 001026 ..NUT,PLAIN,HEXAGON BIG CAM I ...... 2
8 PAHZZ 5310-01-146-7302 75078 009353 ..NUT,SELF-LOCKING,EX BIG CAM III .. 2
9 PAHZZ 5305-01-186-7042 75078 001031 ..SETSCREW 0.375- 2
24X0.75IN.LG,RETARDER,ENGINE-JACOBS
BR.,BIG CAM I .......................
9 PAHZZ 5305-01-144-6206 75078 009916 ..SETSCREW BIG CAM III ............. 2
10 PAHZZ 5940-01-085-4426 75078 002299 ..TERMINAL,FEEDTHRU,I ............... 1
11 PAHZZ 5360-01-145-7607 75078 007447 ..SPRING,FLAT MASTER PISTON ........ 2
12 PAHZZ 5310-01-145-8405 75078 001030 ..WASHER,FLAT ....................... 1
13 PAHZZ 5305-01-145-8384 75078 001492 ..SCREW,CAP,HEXAGON H ............... 2
14 PAHZZ 2815-01-088-7328 75078 004089 ..PISTON,MASTER ..................... 2
15 PAHZZ 5325-01-087-8727 75078 001023 ..RING,RETAINING .................... 2
16 PAHZZ 5340-01-085-4439 75078 008895 ..RETAINER,HELICAL CO SLAVE PISTON . 2
17 PAHZZ 5360-01-084-9066 75078 001022 ..SPRING,HELICAL,COMP ............... 2
18 PAHZZ 2815-01-098-6755 75078 007623 ..PISTON,SLAVE ..................... . 2
19 PAHZZ 2815-01-146-1997 75078 007696 ..PISTON,SLAVE SLAVE, FOR MILLED 2
CYLINDER HEADS ......................
20 PAHZZ 4820-01-089-3939 75078 001521 ..CARTRIDGE,CHECK VAL BIG CAM I .... 2
20 PAHZZ 4820-01-146-4593 75078 007505 ..VALVE,CHECK BIG CAM III .......... 2
21 PAHZZ 5360-01-089-9103 75078 001519 ..SPRING CONTROL VALVE, OUTER ...... 2
22 PAHZZ 5360-01-145-7555 75078 007500 ..SPRING,HELICAL,COMP CONTROL 2
VALVE, INNER ........................
23 PAHZZ 2815-01-145-9402 75078 004136 ..PLATE,COVER,VALVE,D CONTROL VALVE 2
24 PCFZZ 5330-01-086-3996 75078 13294 .GASKET BRAKE HOUSING .............. 3
25 PCFZZ 5330-01-145-6083 75078 010180 .PACKING,PREFORMED .................. 3
26 PAFZZ 2520-01-085-6128 75078 002969 .SCREW SHAFT LOCK ................... 2
27 PAFZZ 5307-01-109-5972 75078 1764 .STUD,SHOULDERED AND BIG CAM I ..... 2
27 PAFZZ 5306-01-107-6371 75078 3678 .BOLT,EXTERNALLY REL BIG CAM III ... 1
28 PAFZZ 5310-01-147-5072 75078 002514 .WASHER,BEAING ...................... 1
29 PFFZZ 5307-01-147-1316 75078 2856 .STUD,SHOULDERED .................... 2
30 PAFZZ 5307-01-147-2821 75078 1232 .STUD,SHOULDERED .................... 4
31 PAFZZ 5307-01-145-8449 75078 001199 .STUD,SHOULDERED .................... 8
32 PAOZZ 15434 3045534 SEAL,RECTANGULAR .................... 1
33 PAOZZ 5365-01-147-5030 75078 001234 SPACER,SLEEVE ....................... 6
34 PAOZZ 5310-01-144-6115 75078 001094 NUT,PLAIN,CONE SEAT ................. 6
35 PAFZZ 75078 002680 LOCKPLATE,ENGINE BR ................. 6
END OF FIGURE
PDF page 568
PDF page 569
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0121 COMPRESSOR ASSEMBLY

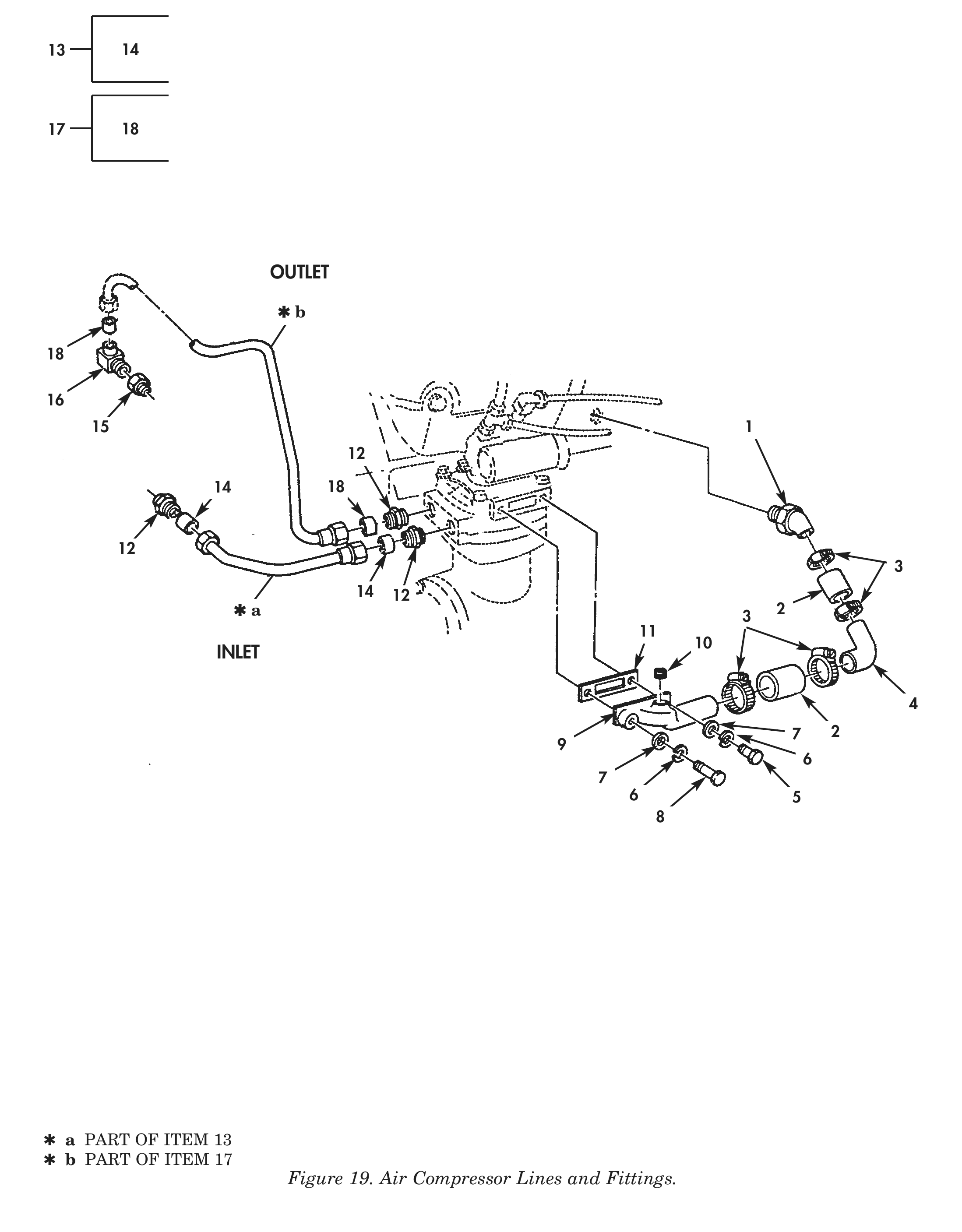

FIG. 19 AIR COMPRESSOR LINES AND
FITTINGS
1 PAOZZ 4730-01-079-3273 15434 300207400 ELBOW,PIPE TO HOSE AIR INTAKE ...... 1
2 PCOZZ 4720-00-918-9634 15434 61554 HOSE,PREFORMED ...................... 2
3 PAOZZ 4730-00-555-8263 53496 5561 1-2A CLAMP,HOSE .......................... 4
4 PAOZZ 4710-01-146-3085 15434 217939 TUBE,BENT,METALLIC .................. 1
5 PAOZZ 5305-00-226-4831 80204 B1821BH031C150N SCREW,CAP,HEXAGON H 5/16-18 X 1.50 . 1
6 PAOZZ 5310-00-407-9566 96906 MS35338-45 WASHER,LOCK ......................... 2
7 PAOZZ 5310-00-562-6558 15434 S-626 WASHER,FLAT ......................... 2
8 PAOZZ 5305-01-129-4214 15434 3022590 SCREW,CAPTIVE ....................... 1
9 PAOZZ 4730-01-085-4156 15434 196282 ELBOW,FLANGE TO HOS AIR COMPRESSOR 1
INTAKE ..............................
10 PAOZZ 4730-00-018-9566 15434 S-911-B PLUG,PIPE ........................... 1
11 PAOZZ 5330-01-181-0630 15434 3201386 GASKET .............................. 1
12 PAOZZ 4730-00-365-2690 15434 S-1002-A ADAPTER,STRAIGHT,TU ................. 3
13 PAOZZ 4710-01-095-8683 15434 21609300 TUBE ASSEMBLY,METAL OUTLET BIG CAM 1
III .................................
13 PAOZZ 4710-01-079-3492 15434 3038060 TUBE ASSEMBLY,METAL COMPRESSOR 1
COOLING BIG CAM I ...................
14 PAOZZ 5365-00-598-5255 15434 S-1003-A .BUSHING,NONMETALLIC ................ 2
15 PAOZZ 4730-00-138-3906 15434 187317 COUPLING,PIPE PLAIN STRAIGHT, 3/8 1
NPT .................................
16 PAOZZ 4730-00-374-4282 15434 S00100500A ELBOW,PIPE TO TUBE .................. 1
17 PAOZZ 4710-01-146-3168 15434 3028642 TUBE ASSEMBLY,METAL COMPRESSOR 1
COOLING BIG CAM I ...................
17 PAOZZ 4710-01-079-3492 15434 3038060 TUBE ASSEMBLY,METAL OUTLET BIG CAM 1
III .................................
18 PAOZZ 5365-00-598-5255 15434 S-1003-A .BUSHING,NONMETALLIC ................ 2
END OF FIGURE
19-1/BLANK
PDF page 570
PDF page 571

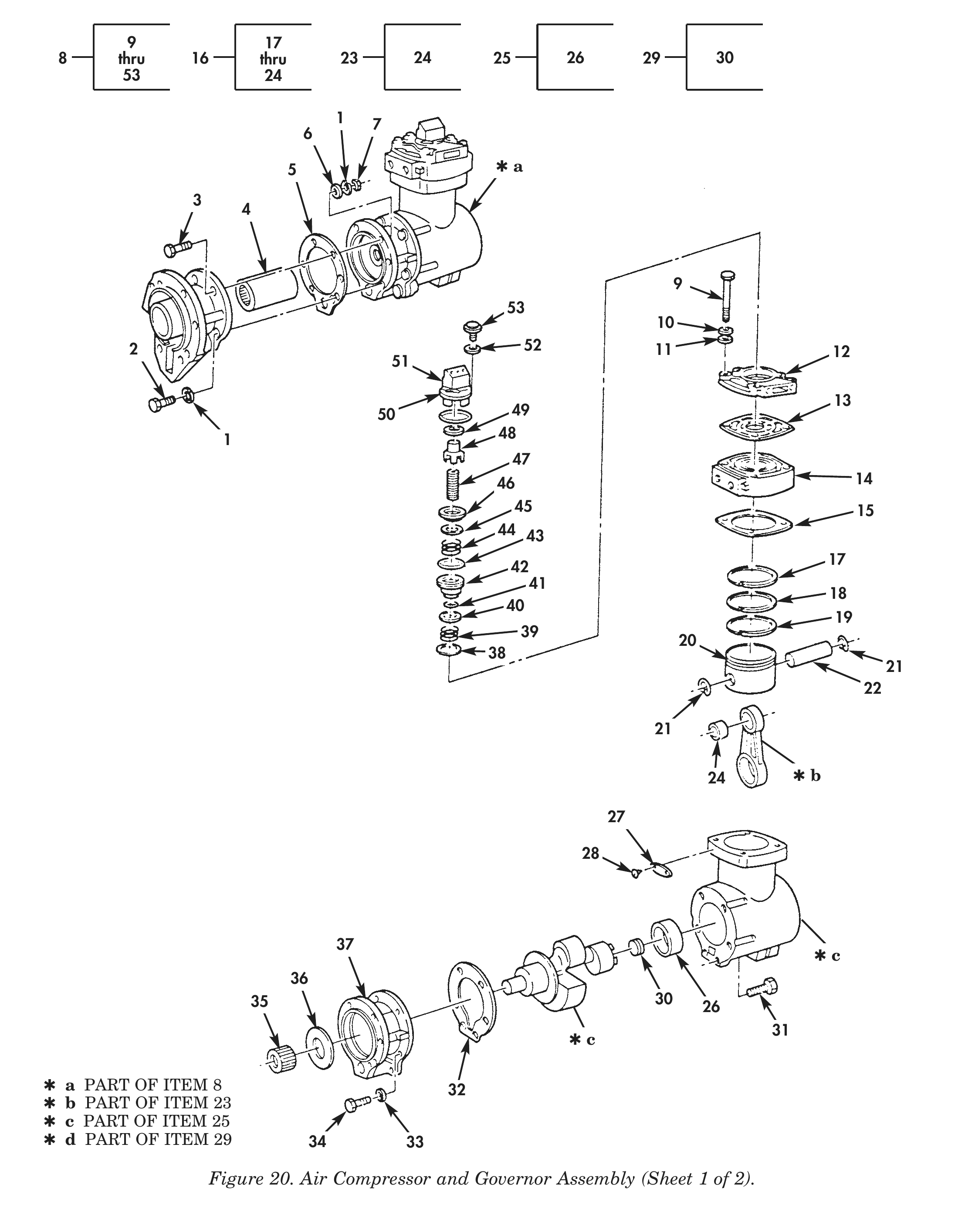

✱ a PART OF ITEM 8 32 ✱ b PART OF ITEM 23 ✱ c PART OF ITEM 25 ✱ d PART OF ITEM 29 34 33
PDF page 572
TM page 20-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0121 COMPRESSOR ASSEMBLY

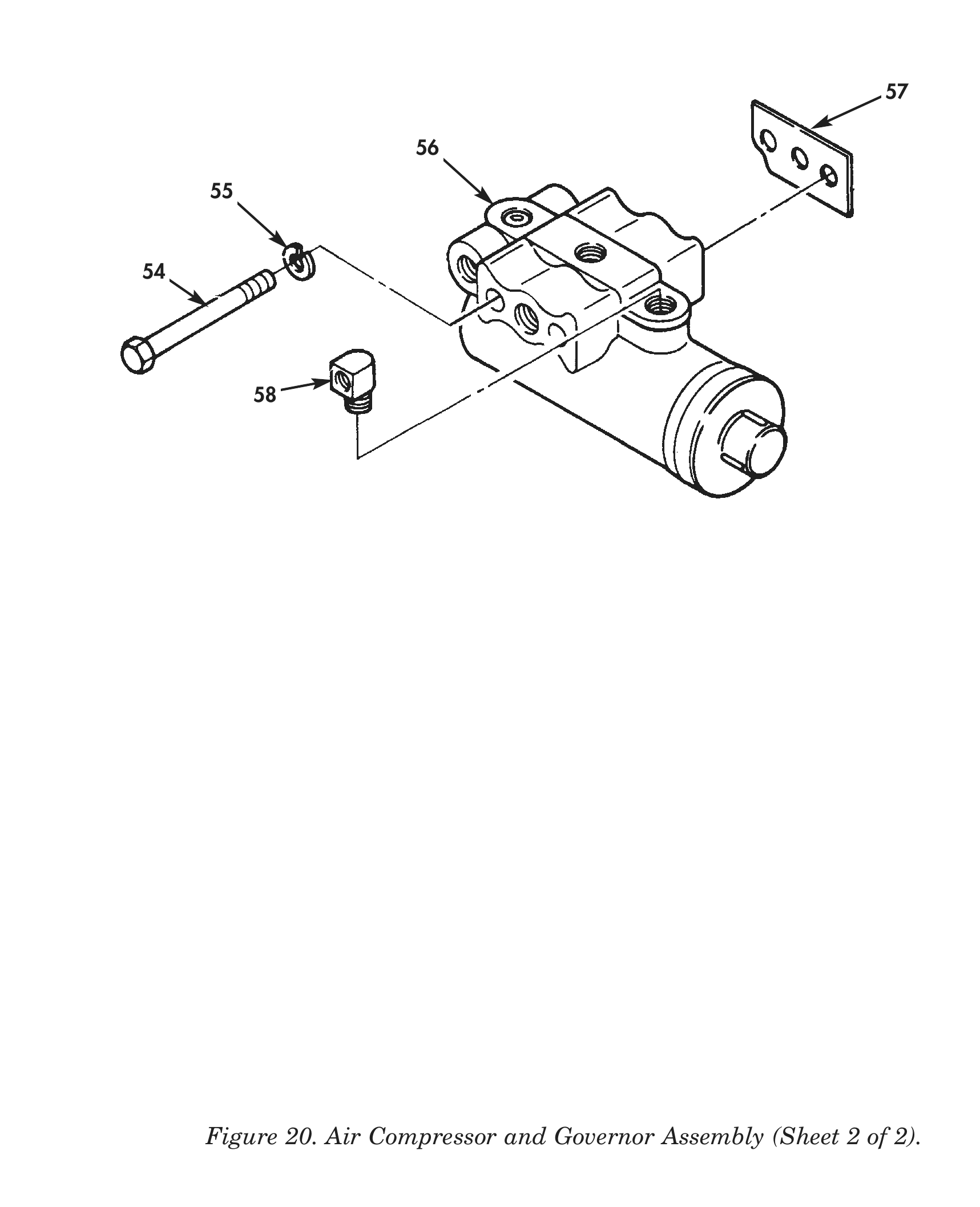

FIG. 20 AIR COMPRESSOR AND GOVERNOR
ASSEMBLY
1 PAFZZ 5310-00-011-6122 12204 116122 WASHER,LOCK ......................... 4
2 PAFZZ 5305-01-147-4034 15434 S-122-C SCREW,CAP,HEXAGON H ................. 2
3 PAFZZ 5305-00-071-2056 80204 B1821BH044C175N SCREW,CAP,HEXAGON H ................. 2
4 PAFZZ 3010-01-079-3461 15434 199349 COUPLING,SHAFT,RIGI ................. 1
5 PAFZZ 5330-01-181-0631 15434 320-1850 GASKET .............................. 1
6 PAFZZ 5310-01-112-4307 15434 69324 WASHER,FLAT ......................... 2
7 PAFZZ 5310-00-650-0187 15434 S-217 NUT,PLAIN,HEXAGON ................... 2
8 PAFFD 4310-01-141-0879 15434 3024365 COMPRESSOR,RECIPROC ................. 1
9 PAFZZ 5305-00-225-8507 80205 MS90725-43 .SCREW,CAP,HEXAGON H ................ 4
10 PAOZZ 5310-00-407-9566 96906 MS35338-45 .WASHER,LOCK ........................ 2
11 PAOZZ 5310-00-562-6558 15434 S-626 .WASHER,FLAT ........................ 2
12 PFFZZ 4310-01-146-5921 15434 153964 .COVER,AIR COMPRESSO ................ 1
13 PAFZZ 5330-00-131-7072 15434 3047159 .GASKET ............................. 1
14 PFFZZ 4310-01-146-1097 15434 218793 .CYLINDER HEAD,COMPR ................ 1
15 PAFZZ 5330-00-852-7347 15434 154018 .GASKET ............................. 1
16 AFFFF 15434 3018488 .PISTON,COMPRESSOR .................. 1
17 KFFZZ 15434 650330 ..RING,PISTON PART OF KIT P/N AR- 1
73350 ...............................
18 KFFZZ 15434 1875350 ..RING, COMPRESSION, PART OF KIT 1
P/N AR-73350 ........................
19 KFFZZ 15434 180810 ..RING,PISTON PART OF KIT P/N AR- 1
73350 ...............................
20 PAFZZ 4310-01-271-5103 15434 3045670 ..PISTON,COMPRESSOR ................. 1
21 PAFZZ 5325-00-922-9101 15434 119859 ..RING,RETAINING .................... 2
22 PAFZZ 4310-00-903-7174 15434 11981000 ..PIN,PISTON ........................ 1
23 PAFZZ 2815-00-369-7846 15434 3558655 ..CONNECTING ROD,PIST ............... 1
24 PAFZZ 3120-01-146-7196 15434 3018153 ...BUSHING,SLEEVE ................... 1
25 PAFZZ 4310-01-079-3319 15434 3558653 ..HOUSING,AIR COMPRES ............... 1
26 PAFZZ 3120-01-016-4883 15434 147610 ...BEARING,SLEEVE ................... 1
27 PFFZZ 9905-00-473-7260 15434 136403 ..PLATE,MARKING,BLANK ............... 1
28 PFFZZ 5305-00-804-6318 15434 S-2286 ..SCREW ............................. 2
29 PAFZZ 4310-01-079-3383 15434 AR1092200 ..CRANKSHAFT,COMPRESS ............... 1
30 PAFZZ 4730-00-964-7548 21450 444683 ...PLUG,PIPE ........................ 1
31 PAFZZ 5305-01-145-8359 15434 3019573 .SCREW,ASSEMBLED WAS ................ 2
32 PFFZZ 5330-00-129-9389 15434 176027 .GASKET ............................. 1
33 PAFZZ 5310-00-209-0965 96906 MS35338-47 .WASHER,LOCK ........................ 4
34 PAFZZ 5305-01-129-4384 15434 3015282 .SCREW,CAP,HEXAGON H ................ 4
35 PAFZZ 3010-01-085-2732 15434 3000174 .COUPLING HALF,SHAFT ................ 1
36 PAFZZ 3120-01-129-7659 15434 211662 .BEARING,WASHER,THRU ................ 1
37 PAFZZ 2530-01-130-2339 15434 3005152 .SUPPORT,AIR COMPRES ................ 1
38 PAFZZ 5365-00-369-4729 15434 183429 .SHIM ............................... 1
39 PAFZZ 5360-00-895-3216 15434 128080 .SPRING,HELICAL,COMP EXHAUST VALVE . 1
40 PAFZZ 4820-00-445-0610 15434 127940 .DISK,VALVE ......................... 1
41 PCFZZ 5331-00-905-2679 15434 128085 .O-RING EXHAUST VALVE .............. 1
42 PAFZZ 4820-00-909-4174 15434 144714 .SEAT,VALVE ......................... 1
43 PCFZZ 5330-01-060-9061 15434 211315 .PACKING,PREFORMED .................. 1
44 PAFZZ 5360-00-129-9415 15434 190334 .SPRING,HELICAL,COMP INTAKE VALVE .. 1
45 PAFZZ 3805-00-955-5320 15434 144948 .VALVE INTAKE COMPRE ................ 1
46 PAFZZ 4820-00-909-4175 15434 145028 .SEAT,VALVE ......................... 1
47 PAFZZ 5360-01-086-3480 15434 3023101 .SPRING,HELICAL,COMP UNLOADER VALVE 1
48 PAFZZ 4310-01-084-7148 8X479 191037 .CAP,UNLOADER ....................... 1
49 PAFZZ 5331-00-941-3762 15434 127936 .O-RING ............................. 1
50 PCFZZ 5331-00-441-0145 15434 128086 .O-RING UNLOADER VALVE ............. 1
51 PAFZZ 4310-01-146-4155 15434 3046298 .BODY,UNLOADING VALV UNLOADER VALVE 1
52 PAFZZ 5310-01-056-1371 1ML14 14978 .WASHER,FLAT ........................ 2
PDF page 574
(1) (2) (3) (4) (5) (6) (7) ITEM SMR PART NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY 53 PAFZZ 5305-01-144-6233 15434 3021470 .SCREW,CAP,HEXAGON H WITH CAPTIVE 2 WASHER, 5/16 ........................ 54 PAFZZ 5305-01-118-4285 24617 9418993 SCREW,CAP,HEXAGON H ................. 2 55 PAFZZ 5310-01-097-8039 24617 9417953 WASHER,LOCK ......................... 2 56 PAFFZ 2530-00-827-5934 06853 275707 GOVERNOR ASSEMBLY,A ................. 1 57 PCFZZ 5330-01-097-7791 06853 237303 GASKET .............................. 1 58 PAFZZ 4730-00-277-8269 79470 400X3 ELBOW,PIPE TO TUBE .................. 1 END OF FIGURE 20-2/BLANK
PDF page 575
PDF page 576
TM page 21-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 03 FUEL
GROUP 0301 CARBUREATOR, FUEL
INJECTOR

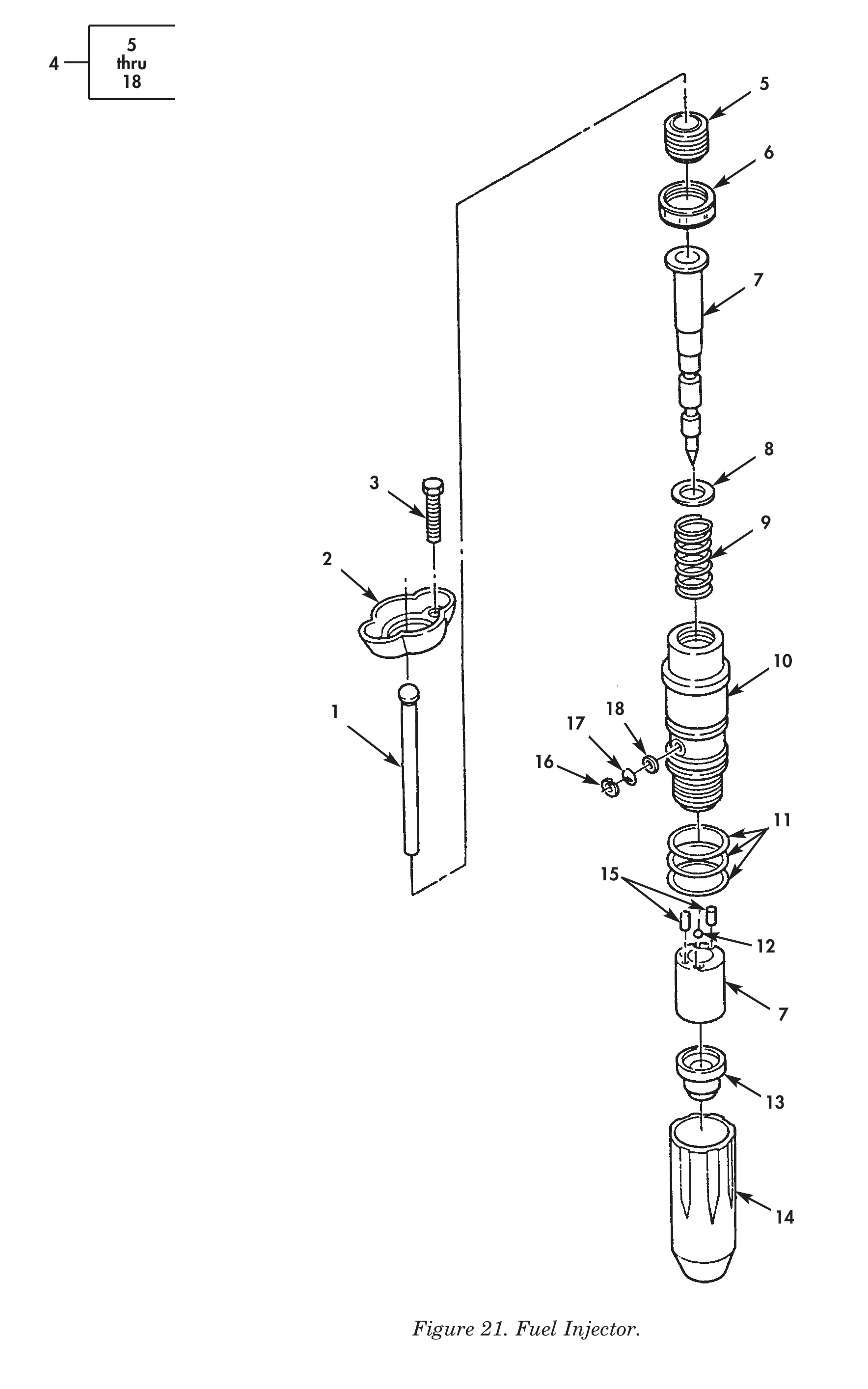

FIG. 21 FUEL INJECTOR
1 PAFZZ 5340-00-238-5435 15434 191916 PLUNGER,DETENT ...................... 6
2 PAFZZ 3040-01-077-4976 15434 3003682 PLATE,RETAINING,SHA INJECTOR TO 6
CYLINDER HEAD,INJECTOR,FUEL,BIG CAM
I ...................................
2 PAFZZ 5342-01-145-0646 15434 3028171 CLAMP BIG CAM III .................. 6
3 PAFZZ 5305-01-086-7285 15434 202069 SCREW,CAP,SOCKET HE INJECTOR TO 12
CYLINDER HEAD,INJECTOR,FUEL,BIG CAM
I ...................................
3 PAFZZ 5305-01-145-0777 15434 3028279 SCREW,CAP,HEXAGON H INJECTOR 12
CLAMP,BIG CAM III ...................
4 PAFHH 2910-01-112-7712 15434 3054071 INJECTOR ASSEMBLY,F BIG CAM I ...... 6
4 PAFHH 2910-01-145-9403 15434 3047973 NOZZLE,FUEL INJECTI BIG CAM III .... 6
5 PAHZZ 5305-01-079-7028 15434 212954 .SCREW .............................. 1
6 PAHZZ 5310-01-079-6708 15434 3000465 .NUT,PLAIN,DODECAGON ................ 1
7 PAHZZ 5340-01-145-0647 15434 3047963 .PLUNGER,QUICK RELEA ................ 1
8 PAHZZ 5310-01-079-6529 15434 208525 .WASHER,SHOULDERED A BIG CAM I ..... 1
8 PAHZZ 5310-01-145-1114 15434 3015469 .WASHER BIG CAM III ................ 1
9 PAHZZ 5360-00-132-0245 15434 166009 .SPRING,HELICAL,COMP ................ 1
10 PAHZZ 2910-01-076-8632 15434 3000464 .ADAPTER,INJECTOR ................... 1
11 PCHZZ 5330-00-132-0276 15434 193736 .GASKET PART OF KIT P/N 4024958 3
PART OF KIT P/N 3804280 .............
12 PAHZZ 4820-01-070-9710 15434 167157 .BALL CHECK,FUEL INJ ................ 1
13 PAHZZ 2910-01-086-3974 15434 3012538 .CUP,INJECTOR INJECTOR,FUEL,BIG CAM 1
I ...................................
13 PAHZZ 2910-01-146-1998 15434 3023556 .CUP,INJECTOR,FUEL BIG CAM III ..... 1
14 PAHZZ 5342-01-079-4678 15434 185138 .RETAINER,CUP ....................... 1
15 PAHZZ 5315-01-079-6506 15434 203426 .PIN,SPRING ......................... 2
16 PAHZZ 5325-00-815-1137 15434 174299 .RING,RETAINING ..................... 1
17 PAHZZ 4730-01-077-2016 15434 3008706 .STRAINER ELEMENT,SE ................ 1
18 PCHZZ 5330-00-132-0247 15434 173086 .GASKET ............................. 1
END OF FIGURE
PDF page 578
TM page 22-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0302 FUEL PUMP

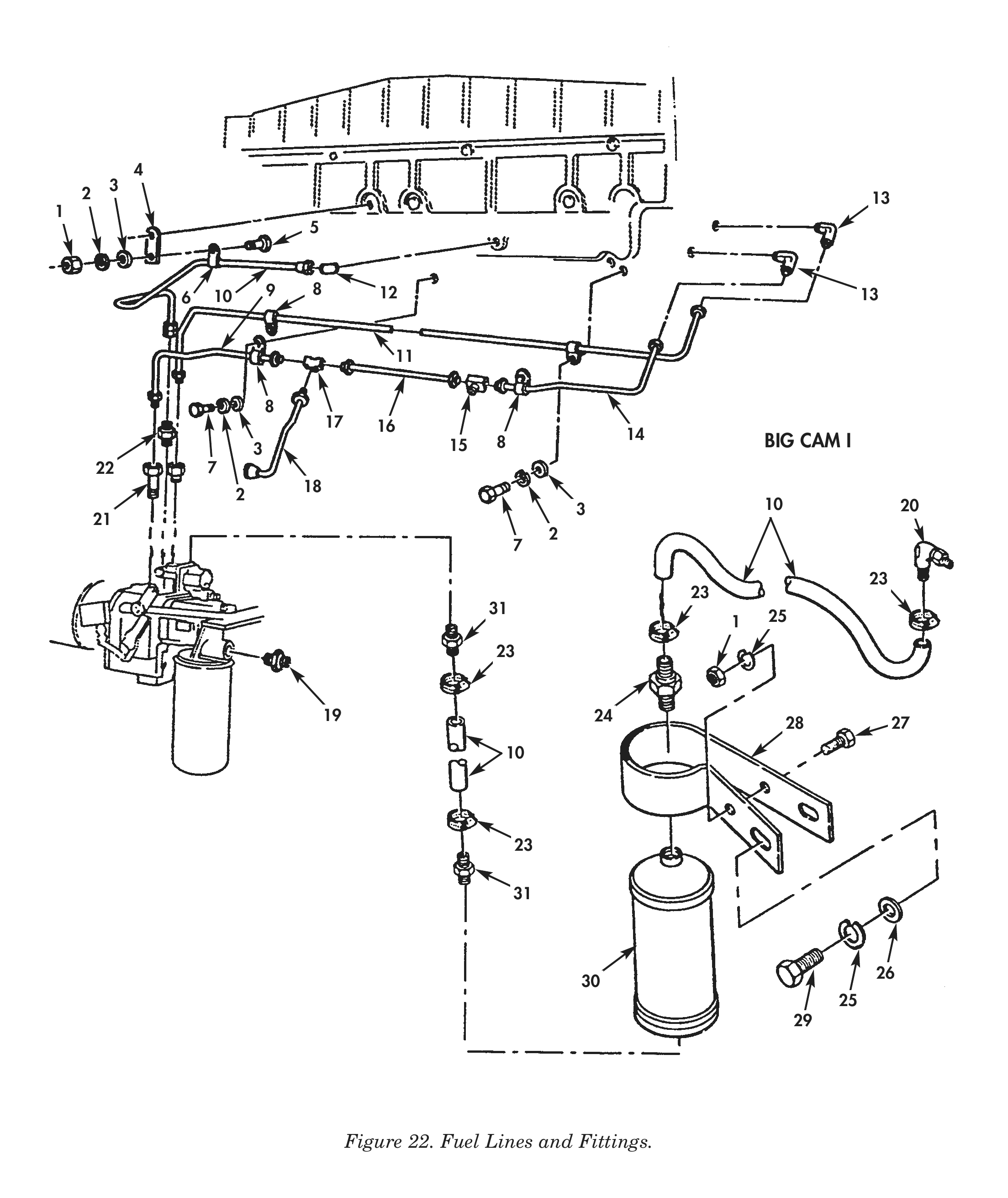

FIG. 22 FUEL LINES AND FITTINGS
1 PAOZZ 5310-00-521-8595 15434 S-223 NUT,HEXAGON ......................... 2
2 PAFZZ 5310-00-159-6209 96906 MS122032 WASHER,LOCK DAMPER TO GEAR 2
MOTOR,DAMPER,FUEL FILTER BIG CAM I ..
2 PAOZZ 5310-00-261-7340 15434 S-604 WASHER,LOCK BIG CAM III ............ 3
3 PAOZZ 5310-00-562-6560 15434 S631 WASHER,FLAT BIG CAM I .............. 4
3 PAOZZ 5310-00-486-2505 15434 108330 WASHER,FLAT BIG CAM III ............ 3
4 PFOZZ 5342-00-858-3507 15434 147135 BRACKET,TUBE SUPPOR ................. 1
5 PAOZZ 5305-01-029-1193 15434 S-117 SCREW 3/8-16 X 3/4 ................. 1
6 PAOZZ 5340-01-079-8097 15434 180371 CLAMP,LOOP .......................... 2
7 PAOZZ 5306-01-204-3297 15434 137796 BOLT,MACHINE BIG CAM I ............. 1
7 PAOZZ 5305-00-795-9345 15434 S190C SCREW,CAP 3/8-24 X 5/8 BIG CAM III . 2
8 PAOZZ 5340-00-719-4601 15434 180372 CLAMP,LOOP .......................... 3
9 PBOZZ 4710-01-085-9348 15434 3015373 TUBE ASSEMBLY,METAL BIG CAM I ...... 1
9 PAOZZ 4710-01-146-3779 15434 3022821 TUBE ASSEMBLY,METAL BIG CAM III .... 1
10 MOOZZ 19207 5414243-20 HOSE,NONMETALLIC BIG CAM I , MAKE 2
FROM P/N 28430 ......................
10 PAOZZ 4710-01-146-1115 15434 3038037 TUBE ASSEMBLY,METAL BIG CAM III .... 1
11 PBOZZ 4710-01-079-3493 15434 216128 TUBE ASSEMBLY,METAL BIG CAM I ...... 1
11 PAOZZ 4710-01-146-1114 15434 202185 TUBE ASSEMBLY,METAL BIG CAM III .... 1
12 PAOZZ 4730-01-131-4884 15434 S00109700 ADAPTER,STRAIGHT,PI WITH ADAPTER 1
AND PLUG ............................
13 PAOZZ 4730-00-444-1710 15434 181213 ELBOW,PIPE TO TUBE .................. 2
14 PAOZZ 4710-01-146-1116 15434 3013161 TUBE ASSEMBLY,METAL BIG CAM III .... 1
15 PAOZZ 4730-01-146-3633 15434 301439800 TEE,TUBE ............................ 1
16 PBOZZ 4710-01-085-6134 15434 3015393 TUBE ASSEMBLY,METAL BIG CAM I ...... 1
16 PAOZZ 4710-01-146-1113 15434 3015389 TUBE ASSEMBLY,METAL BIG CAM III .... 1
17 PAOZZ 4730-01-109-8501 15434 301439700 TEE,TUBE ............................ 1
18 PAOZZ 4710-01-085-9349 15434 3015375 TUBE ASSEMBLY,METAL BIG CAM I ...... 1
18 PAOZZ 4710-01-146-3169 15434 3015387 TUBE ASSEMBLY,METAL BIG CAM III .... 1
19 PAOZZ 4730-01-106-4700 15434 129866 ADAPTER,STRAIGHT,TU ................. 1
20 PAOZZ 4730-01-142-8524 15434 68139 ELBOW,PIPE TO TUBE .................. 1
21 PAOZZ 2910-01-146-0093 15434 3020760 VALVE ............................... 1
22 PAOZZ 4730-01-146-3040 15434 3018889 ADAPTER,STRAIGHT,PI ................. 1
23 PAOZZ 4730-00-278-9200 88044 AN737TW22 CLAMP,HOSE PART OF KIT 4
P/N 302112400 .......................
24 KFOZZ 15434 3020754 BODY,CHECK VALVE PART OF KIT 1
P/N 302112400 .......................
25 PAOZZ 5310-00-637-9541 96906 MS35338-46 WASHER,LOCK PART OF KIT 1
P/N 302112400 .......................
26 KFOZZ 15434 S689 WASHER,PLAIN BIG CAM I PART OF KIT 1
P/N 302112400 .......................
27 KFOZZ 15434 S-109 SCREW,CAP,HEXAGON BIG CAM I PART 1
OF KIT P/N 302112400 ................
28 KFOZZ 15434 170970 CLAMP BIG CAM I PART OF KIT 1
P/N 302112400 .......................
29 KFOZZ 15434 S-151C SCREW,CAP,HEXAGON BIG CAM I PART 1
OF KIT P/N 302112400 ................
30 KFOZZ 15434 3020753 TANK,AIR BIG CAM I PART OF KIT 1
P/N 302112400 .......................
31 PAOZZ 4730-00-900-3296 72983 248X4 ADAPTER,STRAIGHT,PI PART OF KIT 2
P/N 302112400 .......................
END OF FIGURE
PDF page 580
TM page 23-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0302 FUEL PUMP

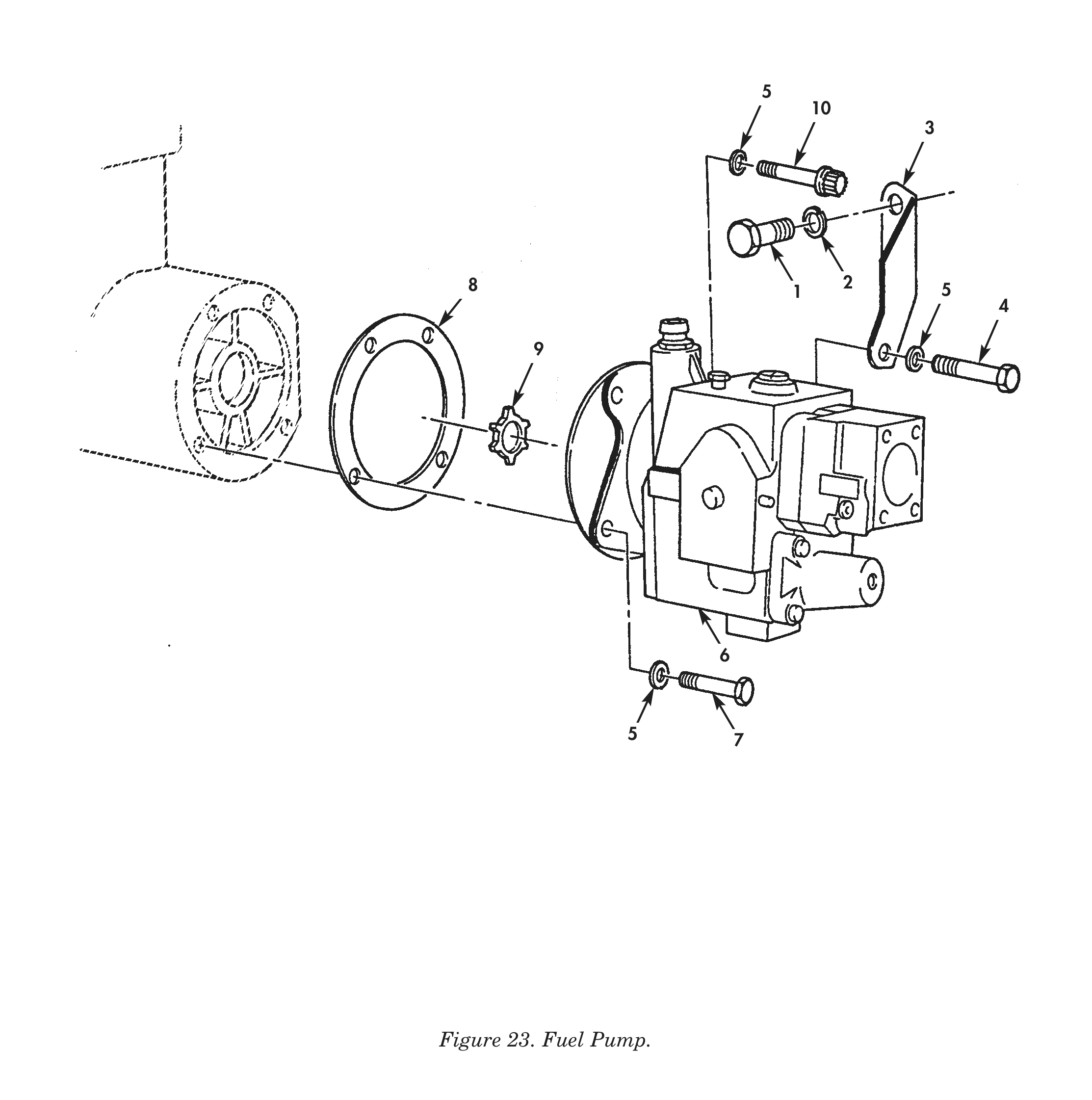

FIG. 23 FUEL PUMP
1 PAFZZ 5305-01-147-4034 15434 S-122-C SCREW,CAP,HEXAGON H 9/16-18 X 7/8 .. 1
2 PAFZZ 5310-00-011-6122 12204 116122 WASHER,LOCK ......................... 1
3 PFHZZ 5342-01-085-4153 15434 3001296 BRACKET,AIR COMPRES ................. 1
4 PAFZZ 5305-01-147-8732 15434 3012481 SCREW,CAP,HEXAGON H 7/16-14 X 1 1
1/2,BIG CAM III .....................
5 PAFZZ 5310-01-112-4307 15434 69324 WASHER,FLAT ......................... 4
6 PAFHH 2910-01-141-9372 15434 3060202-3894 PUMP,FUEL,METERING "BUSHED GEAR." 1
CAN BE USED W/ALL DIESEL FUELS. BIG
CAM III .............................
6 PAFHH 2910-01-065-3979 15434 FC3619RX PUMP,FUEL,ENGINE "NON-BUSHED GEAR" 1
BIG CAM I ...........................
7 PAFZZ 5305-01-145-0777 15434 3028279 SCREW,CAP,HEXAGON H BIG CAM III .... 1
7 PAFZZ 5305-01-129-4384 15434 3015282 SCREW,CAP,HEXAGON H BIG CAM I ...... 2
8 PAHZZ 5330-01-160-7460 15434 3035053 GASKET .............................. 1
9 PAFZZ 3010-00-447-9799 15434 162426 INSERT,FLEXIBLE COU FUEL PUMP TO 1
AIR COMPRESSOR ......................
10 PAHZZ 5305-01-113-1179 15434 206326 SCREW,CAP,HEXAGON H 7/16-14 X 1 1/4 1
END OF FIGURE
PDF page 582
TM page 24-1
(6)
(1) (2) (3) (4) (5) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER QTY
DESCRIPTION AND USABLE ON CODE(UOC)
GROUP 0302 FUEL PUMP

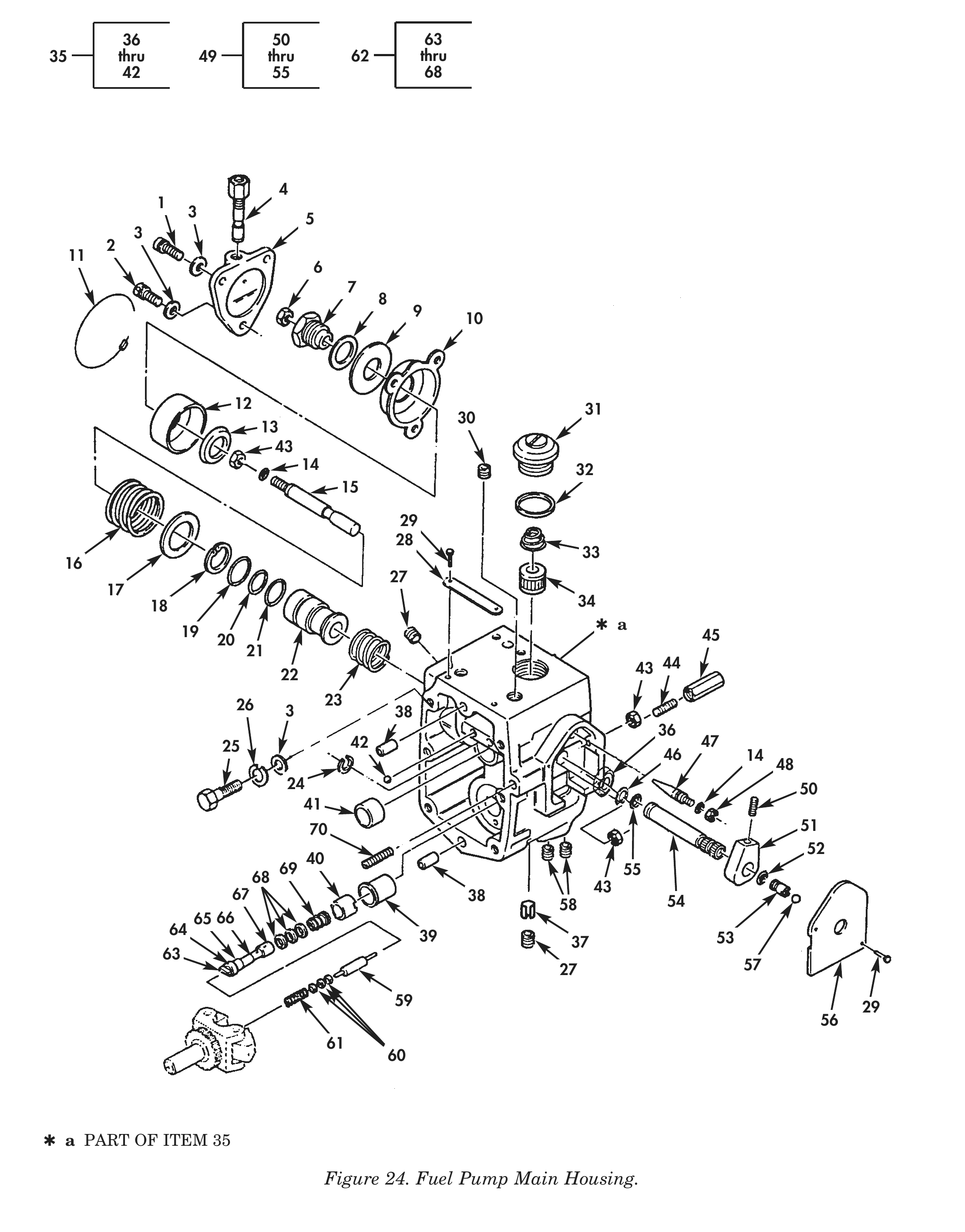

FIG. 24 FUEL PUMP MAIN HOUSING
1 PAHZZ 5305-01-129-4385 15434 70772-B SCREW,CAP,HEXAGON H FILSTER HEAD, 2
1/4-20 X 1.00 .......................
2 PAHZZ 5305-01-129-4218 15434 3012558 SCREW DRILLED FILSTER HEAD, 1/4-20 1
X 1.00 ..............................
3 PAHZZ 5310-00-562-6560 15434 S-631 WASHER,FLAT ......................... 3
4 PAHZZ 4820-01-079-3241 15434 301552200 CARTRIDGE,VALVE,CHE ................. 1
5 PAHZZ 2910-01-141-4967 15434 301552000 COVER,FUEL CONTROL .................. 1
6 PAHZZ 5310-00-451-6643 15434 S-213-A NUT,FLYWHEEL ........................ 1
7 PAHZZ 2910-01-141-4029 15434 302317100 HOUSING,SPRING PUMP ................. 1
8 PAHZZ 5330-01-142-2784 15434 3023870 GASKET BIG CAM III PART OF KIT 1
P/N 3010242 .........................
9 PAHZZ 5310-01-145-0761 15434 214150 WASHER,FLAT ......................... 1
10 PAHZZ 4820-01-079-3320 15434 3013811 DIAPHRAGM,VALVE ..................... 1
11 PAHZZ 5330-01-072-8830 15434 3003156 SEAL,SPECIAL PART OF KIT 1
P/N 3010242 .........................
12 PAHZZ 2910-01-142-7455 15434 301381000 PISTON,AIR FLOW ..................... 1
13 PAHZZ 5310-01-142-2812 15434 3023088 WASHER,FLAT ......................... 1
14 PCHZZ 5331-00-970-3461 15434 68061-A O-RING PART OF KIT P/N 3010242 ..... 2
15 PAHZZ 2910-01-126-9053 15434 3021676 PLUNGER,AIR FLOW .................... 1
16 PAHZZ 5360-01-086-6113 15434 179834 SPRING,HELICAL,COMP BIG CAM I ...... 1
16 PAHZZ 5360-01-147-0054 15434 179822 SPRING,HELICAL,COMP BIG CAM III .... 1
17 PAHZZ 5365-01-079-8373 15434 3001707 SHIM ................................ 1
18 PAHZZ 5325-00-558-9412 96906 MS16629-1100 RING,RETAINING ...................... 1
19 PAHZZ 15434 145505 PACKING,PREFORMED PART OF KIT 1
P/N 3010242 .........................
20 PCHZZ 5330-01-051-4243 15434 145504 PACKING,PREFORMED PART OF KIT 1
P/N 3010242 .........................
21 PCHZZ 5330-00-403-9896 15434 193734 PACKING,PREFORMED BIG CAM I ........ 1
21 PAHZZ 5330-00-599-2962 94135 12Z9026-5 PACKING,PREFORMED BIG CAM III ...... 1
22 PAHZZ 3040-01-086-1651 15434 214146 CYLINDER,ACTUATING, ................. 1
22 PAHZZ 2910-01-142-4953 15434 3021068 BARREL,AIR FLOW ..................... 1
23 PAHZZ 5360-01-134-5602 15434 3018655 SPRING,HELICAL,COMP ................. 1
24 PAHZZ 5325-00-256-2846 96906 MS16632-1050 RING,RETAINING ...................... 1
25 XDFZZ 15434 S105X SCREW,CAP ........................... 6
26 PAFZZ 5310-00-484-1718 15434 181466 WASHER,LOCK ......................... 8
27 PAFZZ 4730-01-124-3762 15434 3025460 PLUG,PIPE ........................... 5
28 PFHZZ 9905-00-733-7622 15434 105375 PLATE,IDENTIFICATIO ................. 1
29 PFFZZ 5305-00-804-6318 15434 S-2286 SCREW ............................... 4
30 PAFZZ 4730-00-042-8988 7X677 117244 PLUG,PIPE BIG CAM I ................ 1
30 PAHZZ 4730-00-555-8292 10001 12Z329PC92 PLUG,PIPE BIG CAM III .............. 1
31 PAOZZ 5365-00-507-3271 15434 157088 PLUG,MACHINE THREAD ................. 1
32 PCHZZ 5330-00-961-9470 15434 154088 GASKET PART OF KIT P/N 3010242 ..... 1
33 PAOZZ 5360-00-597-4570 15434 70700 SPRING,HELICAL,COMP BIG CAM III .... 1
34 PAOZZ 2910-00-790-8736 15434 14648300 FILTER ELEMENT,FLUI ................. 1
35 XDHZZ 2910-01-086-3983 15434 AR41022 HOUSING,FUEL PUMP BIG CAM I ........ 1
35 PAHZZ 2910-01-146-1084 15434 3010042 BARREL,GOVERNOR BIG CAM III ........ 1
36 PAHZZ 3120-01-080-3275 15434 209760 .BUSHING,SLEEVE ..................... 1
37 PAHZZ 5342-00-400-5178 15434 163733 .CLIP,GOVERNOR BARRE ................ 1
38 PAHZZ 5315-00-844-0140 15434 118227 .PIN,HOLLOW ......................... 4
39 PAHZZ 2910-01-098-5118 15434 217798 .HOUSING,SPRING PACK ................ 1
40 PAHZZ 2910-01-147-9913 15434 3001847 .BARREL ASSEMBLY,GOV ................ 1
41 PAHZZ 3120-00-810-6032 15434 100193 .BEARING,SLEEVE TACHOMETER DRIVE ... 1
42 PAHZZ 2910-01-141-4028 15434 21413900 .BALL,PLUG BRASS .................... 2
43 PAHZZ 5310-00-971-7989 96906 MS35691-5 NUT,PLAIN,HEXAGON ................... 3
44 PAHZZ 5340-00-716-4975 15434 110058 POST,ELECTRICAL-MEC ................. 1
PDF page 584
(6)
(1) (2) (3) (4) (5) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER QTY
DESCRIPTION AND USABLE ON CODE(UOC)
45 PAHZZ 5305-01-109-9307 15434 195755 SCREW ............................... 1
46 PAHZZ 5325-00-256-2846 96906 MS16632-1050 RING,RETAINING ...................... 1
47 PAHZZ 2910-01-091-7507 15434 214144 VALVE,NEEDLE CARBUR ................. 1
48 PFHZZ 5310-00-005-6052 15434 S248 NUT,PLAIN,HEXAGON ................... 1
49 PAHZZ 2910-01-080-3149 15434 AR41010 SHAFT ASSEMBLY,THRO ................. 1
50 PFHZZ 5305-01-135-5446 15434 3006344 .SETSCREW 1/4-28UNF-3A ............. 1
51 PFHZZ 3040-01-086-1449 15434 3006343 .END,CONTROL R ...................... 1
52 PCHZZ 5331-01-072-8983 15434 213768 .O-RING PART OF KIT P/N 3010242 .... 1
53 PFHZZ 5305-01-072-8826 15434 3076040 .SCREW FUEL ADJUSTING .............. 1
54 PAHZZ 3040-01-241-4696 15434 3046680 .SHAFT,SHOULDERED ................... 1
55 PAHZZ 5331-00-081-9289 15434 100478 .O-RING ............................. 1
56 PAHZZ 4320-01-098-5115 15434 3000446 COVER ............................... 1
57 PAHZZ 3110-01-079-8190 15434 213769 BALL,BEARING ........................ 1
58 PAHZ 4730-01-078-6364 15434 20063500 PLUG,PIPE BIG CAM I ................ 2
59 PAHZZ 5315-00-082-0448 15434 144178 PIN,SHOULDER,HEADLE BIG CAM III .... 1
60 PAHZZ 5310-00-086 7859 15434 144179 WASHER,FLAT BIG CAM III ............ 3
61 PAHZZ 5360-01-095-3661 15434 143848 SPRING,HELICAL,COMP BIG CAM III .... 1
62 PFHZZ 2910-01-070-9712 15434 3039070 PLUNGER ASSEMBLY,GO BIG CAM I ...... 1
62 PAHZZ 5342-01-145-1549 15434 3010810 PLUNGER BIG CAM III ................ 1
63 PAHZZ 2990-00-772-1778 15434 70690 .DRIVER,PLUNGER,GOVE ................ 1
64 PAHZZ 3120-01-160-7482 15434 3027633 .BEARING,SLEEVE BIG CAM I ......... 1
65 PAHZZ 5365-00-829-5604 15434 144302 .SPACER,FUEL PUMP BIG CAM III ...... 1
66 PAHZZ 5315-00-907-0711 72962 590220940406 .PIN,SPRING BIG CAM I .............. 1
67 PAHZZ 2910-01-080-5570 15434 20335000 .PLUNGER,GOVERNOR BIG CAM I ........ 1
67 PAHZZ 2910-01-136-3331 15434 300938000 .PLUNGER,GOVERNOR BIG CAM III ...... 1
68 PAHZZ 5365-00-507-3224 15434 101841 .SHIM BIG CAM I .................... V
68 PAHZZ 5365-00-507-3225 15434 101842 .SHIM BIG CAM I .................... V
68 PAHZZ 5365-00-543-3744 15434 101843 .SPACER,RING BIG CAM I ............. V
68 XDHZZ 15434 3026733 .SHIM BIG CAM III .................. V
69 PAHZZ 5360-01-086-6114 15434 138769 SPRING,HELICAL,COMP BIG CAM I ...... 1
69 PAHZZ 5360-01-138-6638 15434 138781 SPRING,HELICAL,COMP BIG CAM III .... 1
70 PAHZZ 5305-00-063-5043 88044 AN565F428H24 SETSCREW ............................ 1
END OF FIGURE
24-2/BLANK
PDF page 585
PDF page 586
TM page 25-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0302 FUEL PUMP

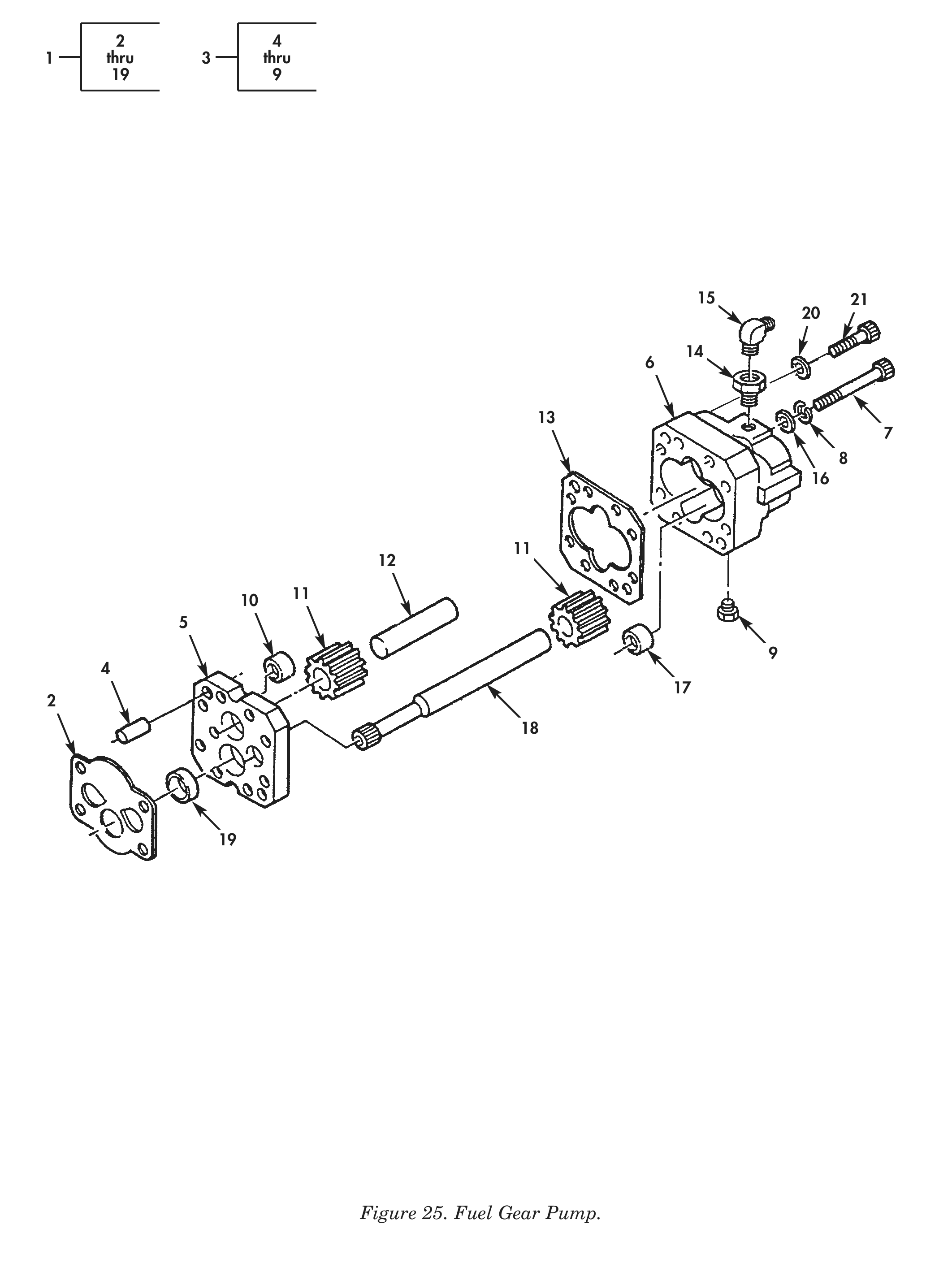

FIG. 25 FUEL GEAR PUMP
1 PAFHD 2815-01-291-5753 15434 3034243 PUMP,FUEL GEAR "BUSHED." CAN BE 1
USED W/ALL DIESEL FUELS. ............
2 PCHZZ 5330-00-567-3463 15434 110855 .GASKET PART OF KIT P/N 3010242 .... 1
3 PAHZZ 2910-01-096-9200 15434 BM97497 .HOUSING ASSEMBLY,FU ................ 1
4 PAHZZ 5315-00-014-1244 24617 141244 ..PIN,STRAIGHT,HEADLE ............... 2
5 XAHZZ 15434 175867 ..COVER ............................. 1
6 XAHZZ 15434 175860 ..HOUSING ........................... 1
7 PAHZZ 5306-00-485-0790 15434 70790 ..BOLT,MACHINE ...................... 2
8 PAFZZ 5310-00-484-1718 15434 181466 ..WASHER,LOCK ....................... 4
9 XDHZZ 4730-00-278-2973 88900 11920-001-00 ..PLUG,PIPE ......................... 1
10 PAHZZ 4820-01-242-2579 15434 3050624 .VALVE,REGULATING,FL ................ 1
11 PAHZZ 3020-00-702-3882 15434 11936300 .GEAR,SPUR .......................... 2
12 PAHZZ 3040-00-933-3012 15434 17586400 .IDLER,SHAFT ........................ 1
13 PCHZZ 5330-01-136-8569 15434 3069017 .GASKET PART OF KIT P/N 3010242 .... 1
14 XDHZZ 15434 3045049 .PLUG ............................... 1
15 PAHZZ 4820-01-164-7002 15434 3033740 .VALVE,CHECK ........................ 1
16 PAHZZ 5310-00-141-1795 88044 AN960-416 .WASHER,FLAT ........................ 1
17 PAHZZ 3120-01-215-9157 15434 3033724 .BEARING,SLEEVE ..................... 4
18 PAHZZ 3040-00-567-4354 15434 10021500 .SHAFT,SHOULDERED ................... 1
19 PAHZZ 3120-01-185-8586 15434 3033719 .BUSHING,SLEEVE ..................... 1
20 PAHZZ 5310-00-141-1795 88044 AN960-416 WASHER,FLAT ......................... 4
21 PAFZZ 5305-00-721-3698 15434 100129 SCREW,CAP,SOCKET HE ................. 4
END OF FIGURE
PDF page 588
TM page 26-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0305 SUPERCHARGER, BLOWER,
TURBOCHARGER, OR ALTITUDE
COMPENSATOR

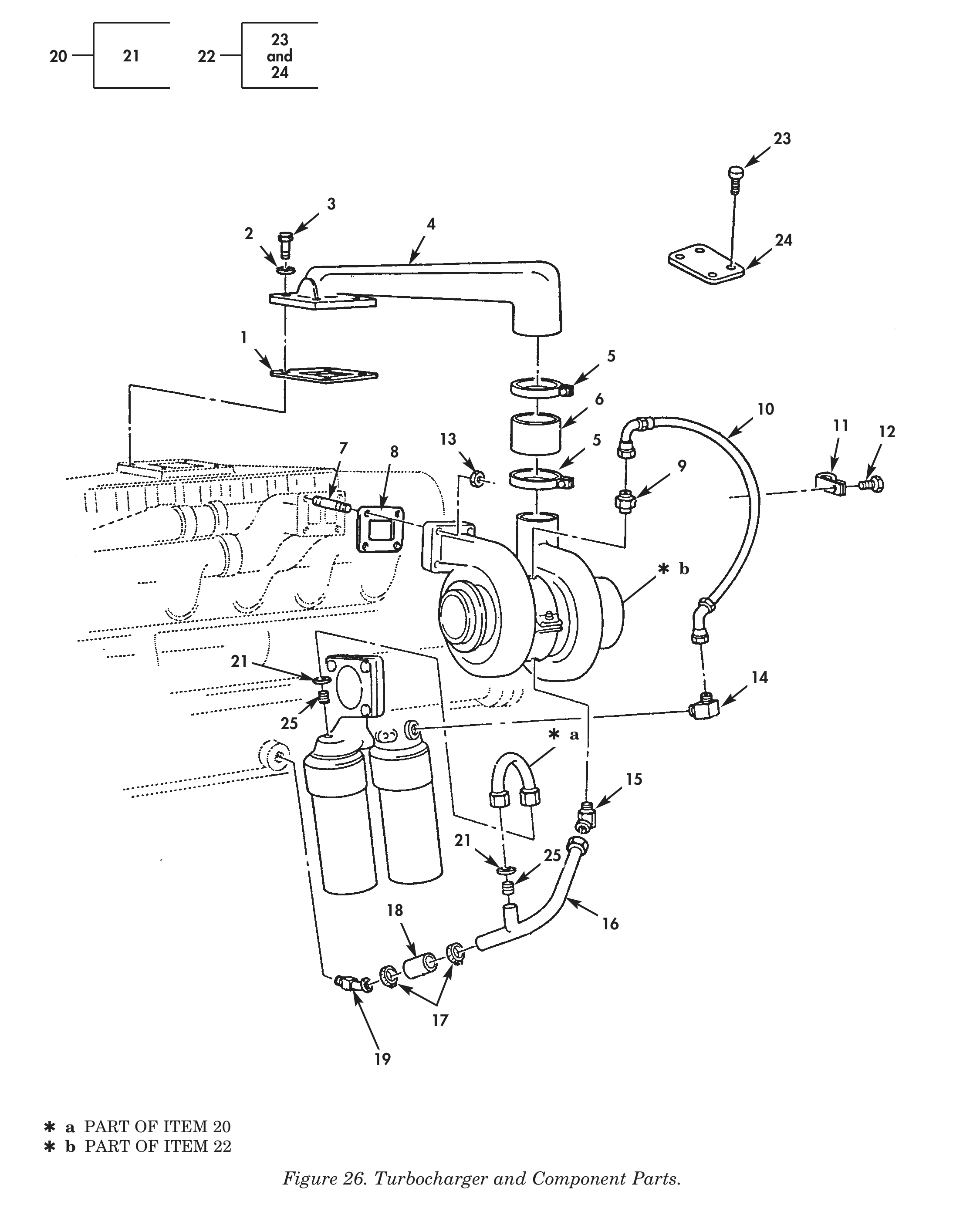

FIG. 26 TURBOCHARGER AND COMPONENT
PARTS
1 PAOZZ 5330-01-072-8998 15434 216487 GASKET CROSSOVER MOUNTING, PART OF 1
KIT P/N 4024958 PART OF KIT P/N
3804280 .............................
2 PAOZZ 5310-00-684-3463 96906 MS51092-1 WASHER,FLAT ......................... 4
3 PAOZZ 5305-00-068-0511 80204 B1821BH038C125N SCREW,CAP,HEXAGON H 3/8-16 X 1 1/4 . 4
4 PAOZZ 2990-01-236-2774 15434 3043984 CONNECTOR,EXHAUST P BIG CAM I ...... 1
4 XDHZZ 2990-01-146-1102 15434 3018686 CONNECTOR,EXHAUST BIG CAM III ..... 1
5 PAOZZ 4730-00-477-4160 63208 208326JB1 CLAMP,HOSE .......................... 2
6 PCOZZ 4720-01-070-8149 55683 851-202994 HOSE,PREFORMED ...................... 1
7 PAFZZ 5307-00-922-2626 15434 3010915 STUD,PLAIN TURBOCHARGER MOUNTING ... 4
8 PAFZZ 5330-00-194-8385 15434 3069177 GASKET PART OF KIT P/N 4024958 PART 1
OF KIT P/N 3804280 ..................
9 PAFZZ 4730-01-127-6104 15434 3014354 ADAPTER,STRAIGHT,PI ................. 1
10 PCHZZ 4720-01-085-6293 15434 215195 HOSE ASSEMBLY,NONME BIG CAM I ...... 1
10 PAFZZ 4720-01-146-1071 15434 209955 HOSE ASSEMBLY,NONME BIG CAM III .... 1
11 PAHZZ 5340-00-400-3449 15434 108722 CLAMP,LOOP BIG CAM I ............... 1
12 PAHZZ 5305-00-230-1939 15434 S118A SCREW BIG CAM I .................... 1
12 PAFZZ 5305-00-068-0502 96906 MS90725-6 SCREW,CAP,HEXAGON H WITH CAPTIVE 1
WASHER, 1/4-20 X 3/4,BIG CAM III ....
13 PAFZZ 5310-01-287-9737 15434 3056158 NUT,SLEEVE TURBOCHARGER MOUNTING, 4
3/8-24, BIG CAM III .................
14 PAFZZ 4730-01-146-3631 15434 302561100 ELBOW,TUBE OIL SUPPLY HOSE, BIG CAM 2
III .................................
15 PAFZZ 4730-01-146-7047 15434 3000560 ELBOW,PIPE TO TUBE BIG CAM III ..... 1
16 PAFZZ 4710-01-146-3167 15434 3035600 TUBE ASSEMBLY,METAL TURBOCHARGER 1
DRAIN TUBE, BIG CAM III .............
17 PAFZZ 4730-00-555-8263 53496 5561 1-2A CLAMP,HOSE BIG CAM III ............. 2
18 PCFZZ 4720-01-006-8626 15434 AC1600300NF HOSE,NONMETALLIC .................... 1
19 PAFZZ 4730-01-079-3274 15434 300353600 ELBOW,PIPE TO HOSE TURBOCHARGER 1
DRAIN ...............................
20 PAFZZ 4710-01-158-7507 15434 3035595 TUBE ASSEMBLY,METAL BIG CAM III .... 1
21 PCFZZ 5365-00-598-5255 15434 S-1003-A .BUSHING,NONMETALLIC ................ 2
22 PFFHH 2990-01-172-3005 15434 3801942 TURBOCHARGER,ENGINE BIG CAM I ONLY 1
MODEL #NTC400 .......................
22 PAFHH 2990-01-155-7284 15434 3801904 TURBOCHARGER BIG CAM I ONLY MODEL 1
T-50 ................................
22 PAFHH 2950-01-141-0844 15434 3803279 TURBOSUPERCHARGER,E ASSEMBLY, T46- 1
B, BIG CAM III ......................
23 PAHZZ 5305-00-804-6318 15434 S2286 .SCREW .............................. 4
24 PAHZZ 2815-00-406-6737 15434 303689200 .PLATE .............................. 1
25 PAFZZ 4730-00-365-2690 15434 S-1002-A ADAPTER,STRAIGHT,TU BY-PASS FILTER 2
TUBE ................................
END OF FIGURE
PDF page 590
TM page 27-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0305 SUPERCHARGER, BLOWER,
TURBOCHARGER, OR ALTITUDE COMPENSATOR

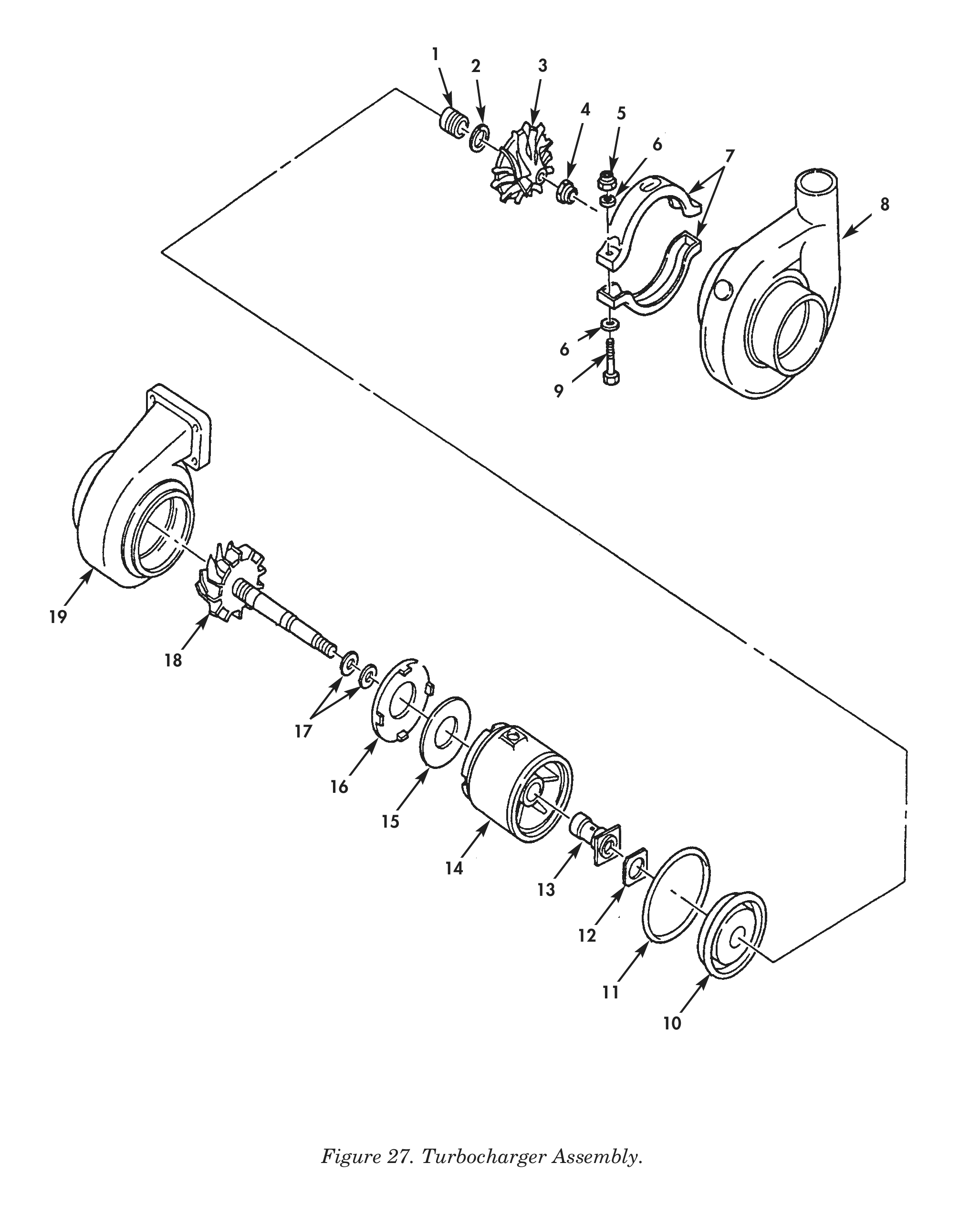

FIG. 27 TURBOCHARGER ASSEMBLY
1 PAHZZ 5330-01-085-3580 15434 216802 SEAL,OIL,SLEEVE ..................... 1
2 PAHZZ 5330-00-237-6266 15434 156444 SEAL,TURBO PART OF KIT P/N 3801096 . 1
3 PAHZZ 4140-01-085-2607 15434 3002731 IMPELLER,FAN,CENTRI BIG CAM I ...... 1
3 PAHZZ 4140-01-146-1035 15434 3031980 IMPELLER,FAN,CENTRI TURBOCHARGER,BIG 1
CAM III .............................
4 XBHZZ 15434 S-222-A NUT,SELF-LOCKING,HE ................. 1
5 PAHZZ 5310-00-680-6874 72962 F1801-040 NUT,SELF-LOCKING,HE PART OF KIT 2
P/N 3801096 .........................
6 PAHZZ 5310-00-562-6560 15434 S-631 WASHER,FLAT PART OF KIT P/N 3801096 4
7 XBHZZ 15434 156416 STRAP,RETAINING ..................... 2
8 PAHZZ 2990-01-085-4768 15434 3027308 HOUSING,COMPRESSOR BIG CAM I ....... 1
8 XDHZZ 15434 201250 HOUSING,CENTRIFUGAL BIG CAM III .... 1
9 PAHZZ 5305-00-411-9340 15434 194010 SCREW,CAP,HEXAGON H HEXAGON HEAD 2
CAP PART OF KIT P/N 3801096 ........
10 PAHZZ 2990-01-085-1622 15434 21773600 PLATE,DIFFUSER VANE BIG CAM I ...... 1
10 PAHZZ 5330-01-155-3349 15434 216804 SEAL BIG CAM III ................... 1
11 KFHZZ 15434 202456 PACKING,PREFORMED PART OF KIT 1
P/N 3801096 .........................
12 KFHZZ 15434 170510 GASKET PART OF KIT P/N 3801096 ..... 1
13 PAHZZ 3120-00-682-7706 15434 156420 BEARING,SLEEVE ...................... 1
14 PAHZZ 3130-01-294-1400 15434 3038745 HOUSING,BEARING UNI BIG CAM I ...... 1
14 XDHZZ 15434 3026034 HOUSING,BEARING UNI BIG CAM III .... 1
15 KFHZZ 15434 202377 PACKING,FLAT FIBER PART OF KIT 1
P/N 3801096 .........................
16 PAHZZ 2990-00-477-6159 15434 171570 SHIELD,HEAT ......................... 1
17 KFHZZ 15434 3034736 SEAL,PLAIN PART OF KIT P/N 3801096 . 2
18 PAHZZ 2835-01-086-1447 15434 214086 SHAFT,TURBINE,NONAI BIG CAM I ...... 1
18 PAHZZ 2950-01-145-6822 15434 3032835 WHEEL AND SHAFT,IMP BIG CAM III .... 1
19 PAHZZ 3040-01-086-1448 15434 204244 HOUSING,MECHANICAL BIG CAM I ....... 1
19 PFHZZ 2990-01-146-3911 15434 3026993 TURBINE HOUSING BIG CAM III ........ 1
END OF FIGURE
PDF page 592
TM page 28-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0305 SUPERCHARGER, BLOWER,
TURBOCHARGER, OR ALTITUDE
COMPENSATOR

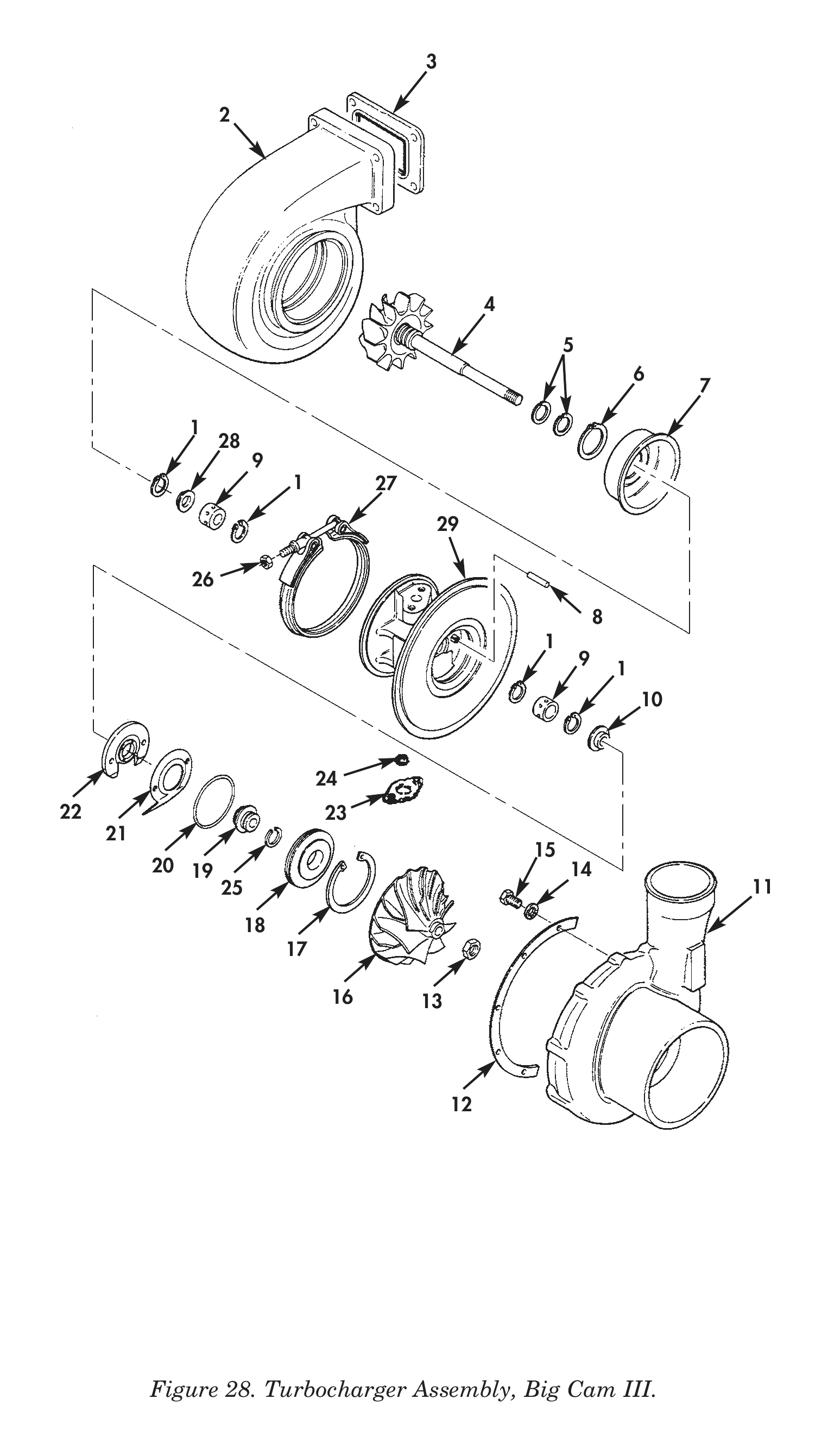

FIG. 28 TURBOCHARGER ASSEMBLY, BIG
CAM III
1 PAHZZ 15434 3709510 RING,RETAINING ...................... 4
2 PFHZZ 15434 3521837 HOUSING,TURBINE ..................... 1
3 PCFZZ 5330-00-194-8385 15434 3069177 GASKET .............................. 1
4 PAHZZ 15434 3522075 TURBINE WHEEL,TURBO ................. 1
5 PAHZZ 15434 3521441 SEAL RING,METAL ..................... 2
6 PAHZZ 5330-01-303-1600 15434 3521442 SEAL RING,METAL ..................... 1
7 PAHZZ 15434 3519155 SHIELD,HEAT ......................... 1
8 PAHZZ 15434 3756135 PIN,STRAIGHT,HEADLE ................. 2
9 PAHZZ 15434 3722366 BEARING,SLEEVE ...................... 2
10 PAHZZ 15434 3521440 COLLAR,THRUST ....................... 1
11 PAHZZ 2950-01-503-5597 15434 3529016 HOUSING,AIR COMPRES ................. 1
12 PAHZZ 5340-01-497-7593 15434 3520981 PLATE,MOUNTING ...................... 2
13 PAHZZ 5310-01-303-8583 15434 3519471 NUT,SELF-LOCKING,HE 7/16 UNF ........ 1
14 PAHZZ 5310-01-497-2856 15434 3521119 WASHER,LOCK ......................... 10
15 PAHZZ 5305-01-498-0704 0B8S3 3526653 SCREW,CAP,HEXAGON H 5/16-18 X 5/8 ... 10
16 PAHZZ 2835-01-497-7320 15434 3527047 DISK AND HUB,GAS TU ................. 1
17 PAHZZ 15434 3723863 RING,RETAINING ...................... 1
18 PAHZZ 5330-01-497-4872 0B8S3 3759618 RETAINER,PACKING .................... 1
19 PAHZZ 2815-01-497-6029 15434 3521439 DEFLECTOR,DIRT AND .................. 1
20 PAHZZ 15434 3751948 O-RING .............................. 1
21 PAHZZ 2520-01-497-7027 15434 3519401 BAFFLE,LUBRICATING .................. 1
22 PAHZZ 15434 3519290 BEARING,WASHER,THRU ................. 1
23 PAHZZ 5330-01-043-4242 15434 201049 GASKET .............................. 1
24 PAHZZ 5331-01-344-4226 15434 3037537 O-RING .............................. 1
25 PAHZZ 5325-01-449-3299 15434 3718373 RING,RETAINING ...................... 1
26 PAHZZ 5310-01-270-8245 15434 3529372 NUT,PLAIN,HEXAGON 1/4-28 UNF ........ 1
27 PAHZZ 5340-01-K72-3663 15434 3803430 CLAMP,RIM CLENCHING ................. 1
28 PAHZZ 15434 3757753 BUSHING,SLEEVE ...................... 1
29 PAHZZ 2815-01-497-6028 15434 3522416 HOUSING,TURBO BEARI ................. 1
END OF FIGURE
PDF page 594
TM page 29-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0306 TANKS, LINES, FITTINGS
AND HEADERS

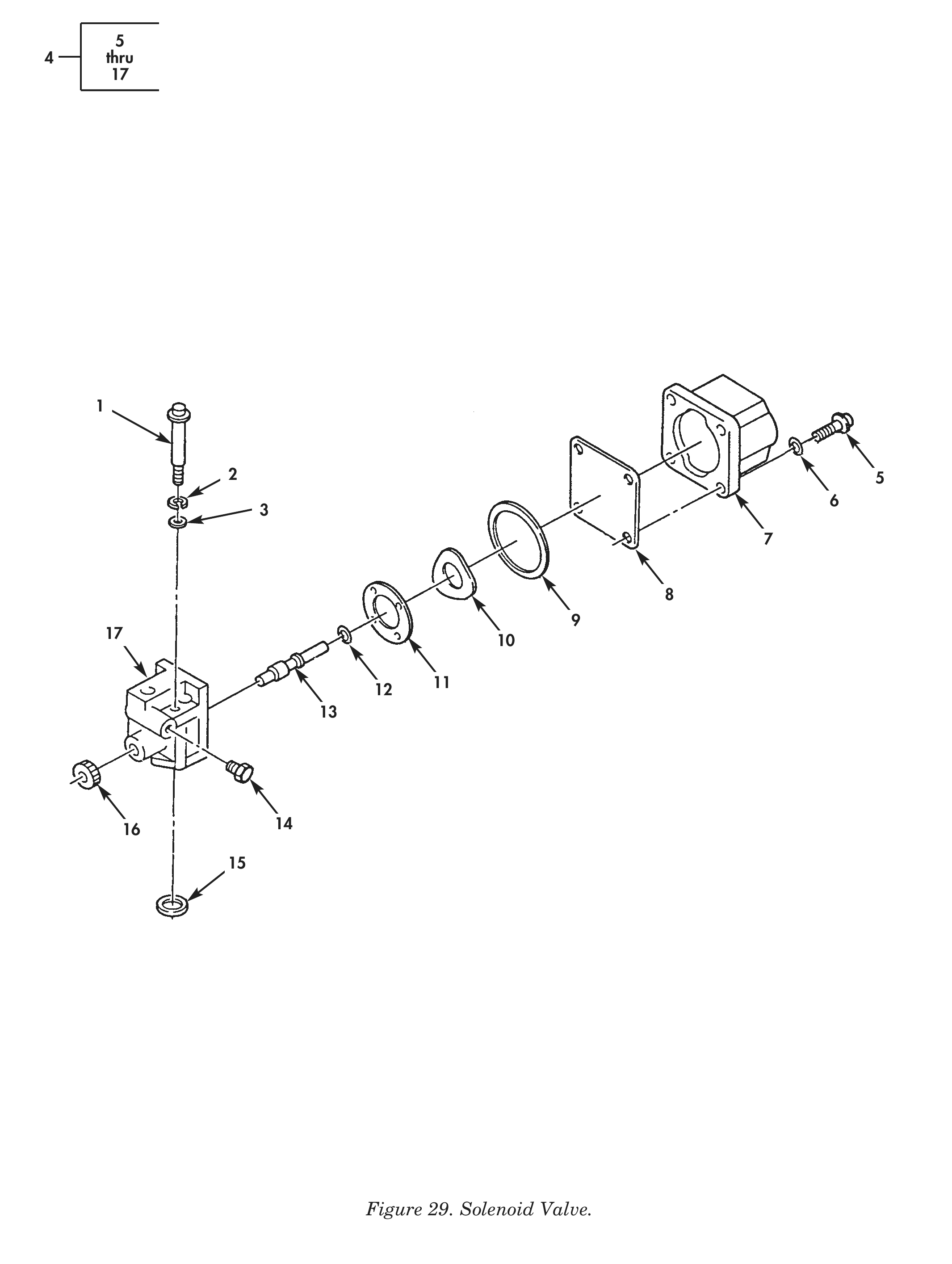

FIG. 29 SOLENOID VALVE
1 PAFZZ 5305-00-509-8106 15434 S-189-C SCREW,CAP,SOCKET HE SOCKET HEAD 2
CAP, 1/4-20 X 1 3/4, BIG CAM III ....
2 PAFZZ 5310-00-484-1718 15434 181466 WASHER,LOCK ......................... 2
3 PAFZZ 5310-00-262-2986 15434 67684 WASHER,FLAT ......................... 2
4 PAOZZ 4810-01-187-4925 15434 3035362 VALVE,SOLENOID ...................... 1
5 PAFZZ 5305-00-138-9848 15434 187556 .SCREW,MACHINE SOLENOID MOUNTING ... 4
6 PAFZZ 5310-00-922-2017 30379 120217 .WASHER,LOCK ........................ 4
7 PAFZZ 2910-00-085-7436 15434 134074 .COIL ASSEMBLY,SHUT ELECTRICAL BIG 1
CAM III .............................
7 XDFZZ 15434 302109000 .COIL,ELECTRICAL BIG CAM I ......... 1
8 PAFZZ 5340-00-084-7787 15434 129839 .COVER,ACCESS SHUT OFF VALVE ....... 1
9 PCFZZ 5331-00-081-9299 15434 129888 .O-RING RECTANGULAR RING PART OF 1
KIT P/N 3010242 .....................
10 PAFZZ 5310-00-082-1888 15434 129768 .WASHER,SPRING TENSI SHUT OFF VALVE 1
11 PCFZZ 5331-00-132-0274 15434 190876 .O-RING PART OF KIT P/N 3010242 .... 1
12 PAFZZ 4820-01-146-1048 15434 3030970 .DISK,VALVE ......................... 1
13 PAFZZ 3040-01-085-2616 15434 3000266 .SHAFT,SHOULDERED SHUT OFF VALVE, 1
BIG CAM III .........................
14 PAFZZ 4730-00-011-3175 15434 70295 .PLUG,PIPE .......................... 1
15 PCFZZ 5330-01-291-6537 12361 3903927 .PACKING,PREFORMED RECTANGULAR 1
RING PART OF KIT P/N 3010242 .......
16 PAFZZ 5355-00-082-1189 15434 129838 .KNOB SHUT OFF VALVE ............... 1
17 PFFZZ 4820-00-829-5600 15434 129826 .BODY,VALVE ......................... 1
END OF FIGURE
PDF page 596
TM page 30-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0308 ENGINE SPEED GOVERNOR AND
CONTROL

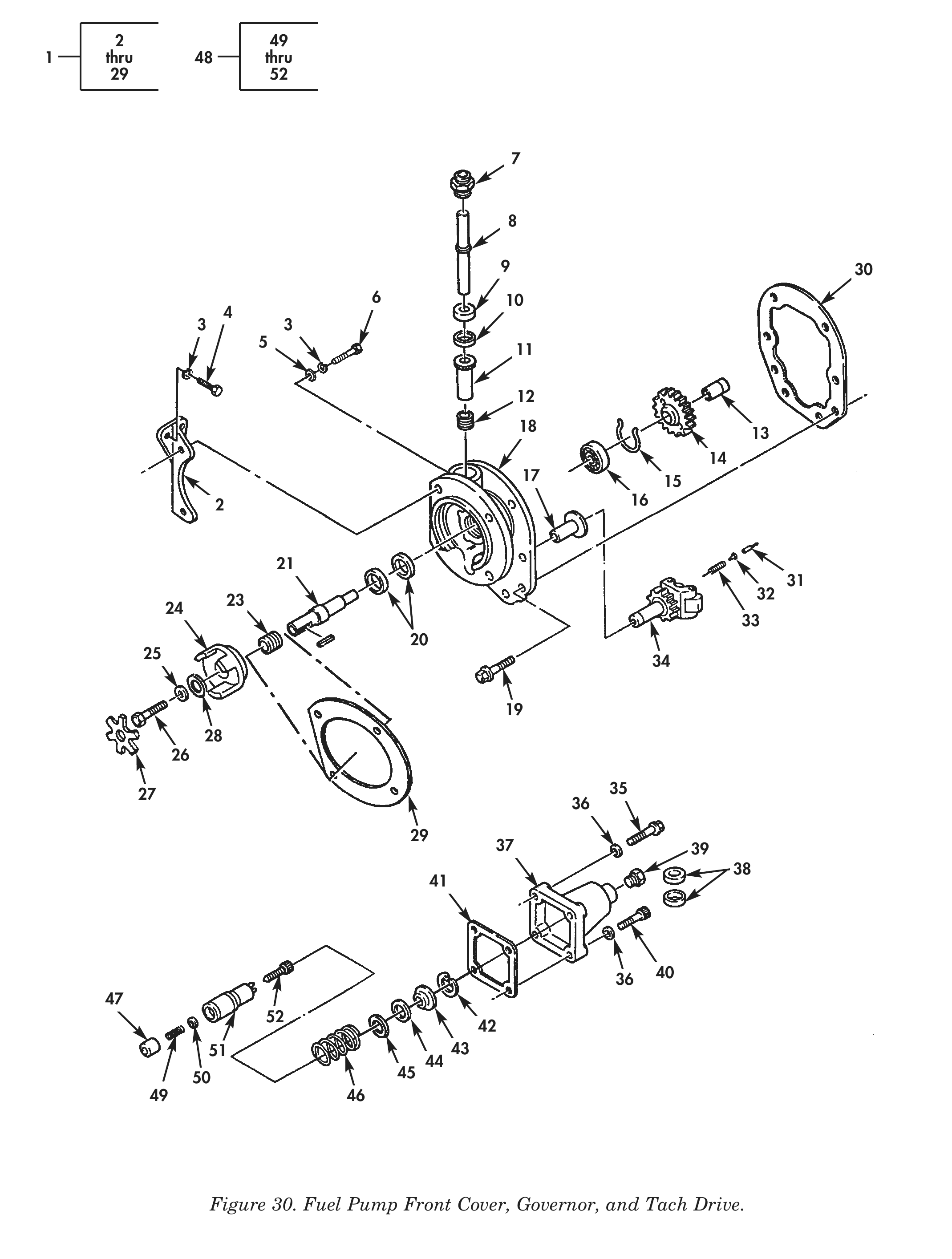

FIG. 30 FUEL PUMP FRONT COVER,
GOVERNOR, AND TACH DRIVE
1 PAFZZ 6680-01-085-2870 15434 3030267 COVER AND TACHOMETE BIG CAM I ...... 1
1 PAHHH 2910-01-146-1999 15434 3030269 COVER ASSEMBLY,FRON FUEL PUMP 1
FRONT,BIG CAM III ...................
2 PFHZZ 5342-01-085-4153 15434 3001296 .BRACKET,AIR COMPRES ................ 1
3 PAHZZ 5310-00-209-0965 96906 MS35338-47 .WASHER,LOCK ........................ 4
4 XBFZZ 15434 S151 .SCREW COVER,GOVERNOR AND 4
TACHOMETER DRIVE ....................
5 PAHZZ 5310-01-112-4307 15434 69324 .WASHER,FLAT COVER,GOVERNOR AN 3
TACHOMETER DRIVE ....................
6 PAHZZ 5305-01-113-1179 15434 206326 .SCREW,CAP,HEXAGON H ................ 4
7 PAHZZ 2910-01-086-7715 15434 3002110 .HOUSING,DRIVE ASSEM BIG CAM III ... 1
8 PAHZZ 3040-01-085-2871 15434 212607 .SHAFT,TACHOMETER DR BIG CAM I ..... 1
8 PAHZZ 3040-01-151-9348 15434 21690800 .SHAFT,TACHOMETER DR BIG CAM III ... 1
9 PCHZZ 5330-01-072-8828 15434 212603 .SEAL PART OF KIT P/N 3010242 ...... 1
10 PAHZZ 5365-01-126-3334 15434 3004724 .SPACER BIG CAM III ................ 1
11 PAHZZ 3120-01-087-2539 15434 212609 .BEARING,SLEEVE BIG CAM III ........ 1
12 PAHZZ 3020-01-086-8780 15434 212610 .GEAR,HELICAL BIG CAM III .......... 1
13 PAHZZ 3010-01-088-5727 15434 212639 .COUPLING,SHAFT,RIGI ................ 1
14 PAHZZ 3020-01-070-9003 15434 21260500 .GEAR,SPUR .......................... 1
15 PAHZZ 5325-01-081-0662 15434 212604 .RING,RETAINING ..................... 1
16 PAHZZ 3110-00-516-5289 15434 S-16052 .BEARING,BALL,ANNULA ................ 1
17 PAHZZ 3120-00-904-9595 15434 163944 .BUSHING,SLEEVE ..................... 1
18 PAFZZ 6680-01-085-2870 15434 3030267 .COVER AND TACHOMETE BIG CAM I ..... 1
18 PAHZZ 2910-01-141-4337 15434 3803676 .HOUSING,FUEL PUMP BIG CAM III ..... 1
19 PAHZZ 5305-01-072-8831 15434 203619 .SCREW BIG CAM I ................... 1
19 PAHZZ 5305-01-112-9110 15434 3017051 .SCREW,CAP,HEXAGON H BIG CAM III ... 8
20 XBHZZ 15434 3045173 .SEAL,OIL PART OF KIT P/N 3010242 .. 2
21 PAHZZ 3040-01-070-9004 15434 212601 .SHAFT,SHOULDERED ................... 1
22 PAHZZ 5315-01-087-0534 15434 212668 .KEY,MACHINE ........................ 1
23 PAHZZ 3020-01-086-4158 15434 212602 .GEAR,HELICAL ....................... 1
24 PAHZZ 3010-01-080-1529 15434 212613 .COUPLING HALF,SHAFT ................ 1
25 PAHZZ 5310-00-809-3078 15434 146160 .WASHER,FLAT BIG CAM III ........... 1
25 PAHZZ 5310-00-809-3078 96906 MS27183-11 .WASHER,FLAT BIG CAM I ............. 2
26 PAHZZ 5305-01-114-9279 15434 S110 .SCREW,CAP,HEXAGON H 5/16-18 X 5/8 1
BIG CAM I ...........................
27 PAFZZ 3010-00-447-9799 15434 162426 .INSERT,FLEXIBLE COU ................ 1
28 PAHZZ 5310-00-407-9566 96906 MS35338-45 .WASHER,LOCK COVER GOVERNOR AND 1
TACHOMETER DRIVE ....................
29 PFHZZ 5330-01-338-4829 15434 4026171 .GASKET ............................. 1
30 PCHZZ 5330-00-506-4866 15434 100764 GASKET PART OF KIT P/N 3010242 ..... 1
31 PAHZZ 5315-00-082-0448 15434 144178 PIN,SHOULDER,HEADLE BIG CAM III .... 1
32 PAHZZ 5310-00-086-7859 15434 144179 SHIM,WEIGHT,ASSIST .................. 1
33 PAHZZ 5360-01-095-3661 15434 143848 SPRING,HELICAL,COMP ................. 1
34 PAHZZ 2910-01-090-9346 15434 3024991 CARRIER ASSEMBLY .................... 1
35 PAHZZ 5305-01-112-9110 15434 3017051 SCREW,CAP,HEXAGON H BIG CAM III .... 3
36 PAHZZ 5310-00-141-1795 88044 AN960-416 WASHER,FLAT ......................... 3
37 PBHZZ 2910-00-858-3522 15434 44678 COVER,SPRING PACK BIG CAM III ...... 1
38 PAHZZ 5330-01-072-8830 15434 3003156 SEAL,SPECIAL BIG CAM III ........... 1
39 PAHZZ 5342-01-143-6046 15434 3025459 PLUG,COVER BIG CAM III ............. 1
40 PAHZZ 5305-00-426-4142 15434 S105 SCREW,CAP,HEXAGON H BIG CAM I ...... 1
40 PAHZZ 5305-01-126-1128 15434 3017052 SCREW,CAP,HEXAGON H BIG CAM III .... 1
41 PCHZZ 5330-00-562-1176 15434 70705 GASKET BIG CAM III PART OF KIT 1
P/N 3010242 .........................
42 PAHZZ 5325-00-807-2636 96906 MS16625-1100 RING,RETAINING ...................... 1
43 PAHZZ 5340-00-898-1497 15434 70713 RING RETAINING BIG CAM III ......... 1
PDF page 598
(1) (2) (3) (4) (5) (6) (7) ITEM SMR PART NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY 44 PAHZZ 5365-00-507-3261 15434 70717-A SHIM BIG CAM III ................... 1 44 PAHZZ 5365-00-507-3262 15434 70717-B SHIM BIG CAM III 1 44 PAHZZ 5365-00-462-4504 15434 189800 SHIM BIG CAM III ................... 1 45 PAHZZ 5365-00-507-3260 15434 70717 SPACER,RING BIG CAM III ............ 1 46 PAHZZ 5360-00-461-5738 15434 143251 SPRING,HELICAL,COMP BIG CAM I ...... 1 46 PAHZZ 5360-00-901-9644 15434 143253 SPRING,HELICAL,COMP BIG CAM III .... 1 47 PAHZZ 5340-00-907-8964 15434 137370 PLUNGER,DETENT IDLE SPRING,BIG CAM 1 III ................................. 48 PAHZZ 2910-00-803-2631 15434 BM70796 SPRING GUIDE,ASSEMB BIG CAM I ...... 1 49 PAHZZ 5360-01-147-4846 15434 3018767 .SPRING,HELICAL,COMP BIG CAM III ... 1 50 PAHZZ 5310-00-507-3259 15434 70715 .WASHER,FLAT BIG CAM III ........... 1 51 PAHZZ 2910-00-132-0769 15434 3038218 .GUIDE,CLIP ASSEMBLY BIG CAM III ... 1 52 PAHZZ 5305-00-506-5722 15434 70716 .SETSCREW BIG CAM III .............. 1 END OF FIGURE 30-2/BLANK
PDF page 599
PDF page 600
TM page 31-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0309 FUEL FILTER

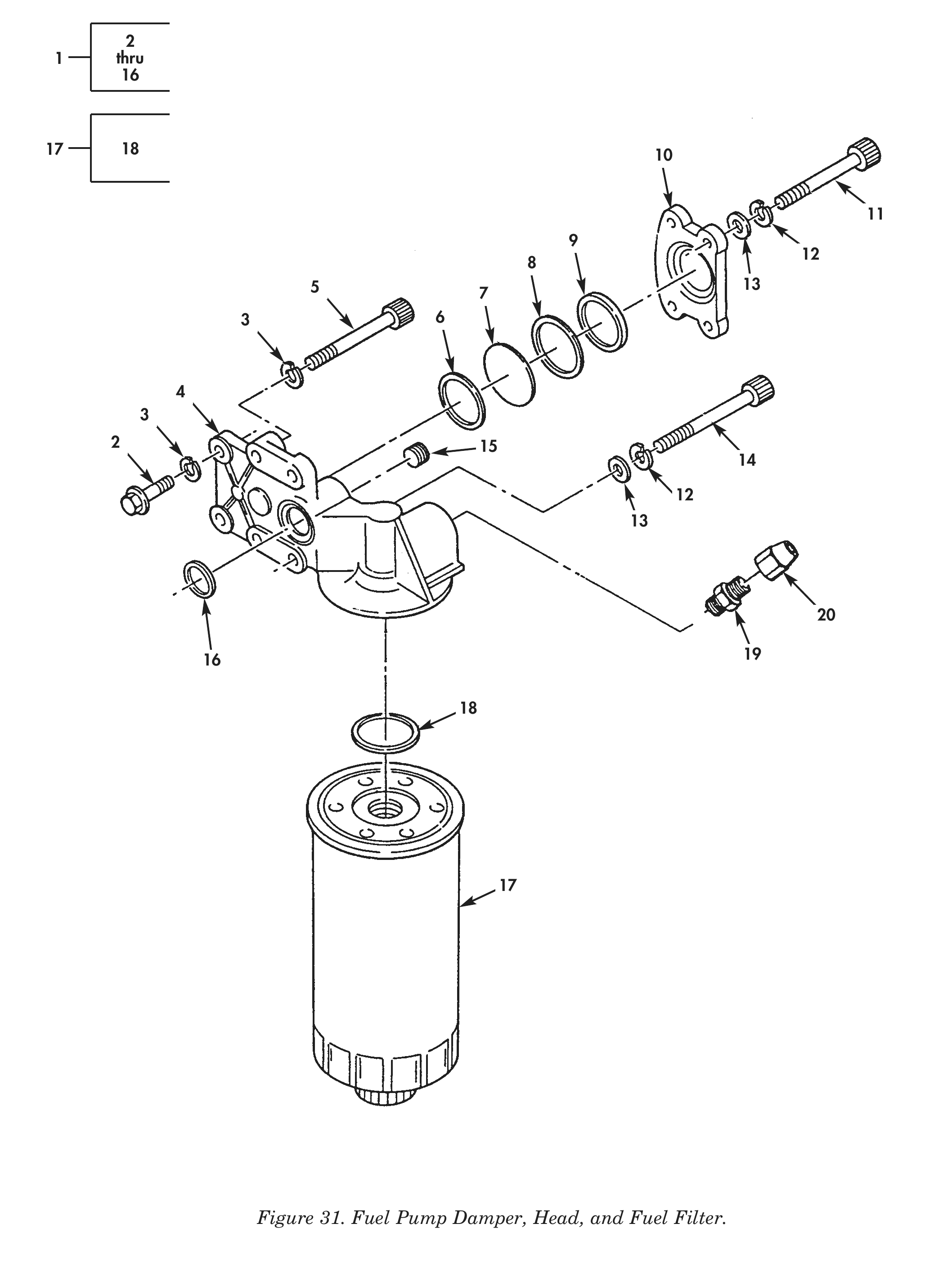

FIG. 31 FUEL PUMP DAMPER, HEAD, AND
FUEL FILTER
1 PAFFF 2910-01-085-2570 15434 3026198 DAMPER AND HEAD ASS ................. 1
2 PAFZZ 5305-00-068-0509 80204 B1821BH025C125N .SCREW,CAP,HEXAGON H DAMPER TO GEAR 2
MOTOR,DAMPER,FUEL FILTER,BIG CAM I ..
2 PAFZZ 5305-01-112-9110 15434 3017051 .SCREW,CAP,HEXAGON H BIG CAM III ... 2
3 PAHZZ 5310-00-484-1718 15434 181466 .WASHER,LOCK ........................ 4
4 XAFZZ 15434 205451 .HEAD, FILTER ....................... 2
5 PAFZZ 5305-00-207-2715 15434 S-174-C .SCREW,CAP,SOCKET HE SOCKET HEAD, 2
1/4-20 X 3 1/2,BIG CAM III ..........
6 PCFZZ 5331-00-809-3276 15434 139988 .O-RING RECTANGULAR RING PART OF 1
KIT P/N 3010242 .....................
7 PCFZZ 5340-00-951-3536 15434 202897 .DISK,SOLID,PLAIN FUEL PUMP DAMPER . 1
8 PCFZZ 5331-00-809-2667 15434 100099 .O-RING RECTANGULAR RING PART OF 1
KIT P/N 3010242 .....................
9 PAFZZ 5365-00-965-0870 15434 160514 .SPACER,RING ........................ 1
10 PAFZZ 5340-00-829-5617 15434 153338 .COVER,ACCESS ....................... 1
11 PAFZZ 5305-01-133-2060 15434 133538 .SCREW,CAP,SOCKET HE SOCKET HEAD, 1
1/4-20 X 3 1/4 ......................
12 PAFZZ 5310-00-159-6209 96906 MS122032 .WASHER,LOCK ........................ 2
13 PAFZZ 5310-00-141-1795 88044 AN960-416 .WASHER,FLAT ........................ 2
14 PAFZZ 5305-01-147-8726 15434 153346 .SCREW,CAP,SOCKET HE SOCKET HEAD, 1
1/4-20 X 4.00 .......................
15 PAFZZ 4730-01-124-3762 15434 3025460 .PLUG,PIPE .......................... 5
16 PAFZZ 5330-00-252-8888 9F512 691-10014 .GASKET RECTANGULAR RING PART OF 1
KIT P/N 3010242 .....................
17 PAOZZ 2910-00-304-3427 15434 BM78793 FILTER ELEMENT,FLUI BIG CAM I ...... 1
17 PAOZZ 2910-01-146-1099 79396 33405 FILTER ELEMENT,FLUI BIG CAM III .... 1
18 PAOZZ 5330-01-084-9068 15434 213079 .PACKING,PREFORMED DAMPER,FUEL 1
FILTER, BIG CAM I ...................
18 PCOZZ 5330-00-286-0487 33457 255622 .PACKING,PREFORMED BIG CAM III ..... 1
19 PAFZZ 4730-01-106-4700 15434 129866 ADAPTER,STRAIGHT,TU DAMPER,FUEL 1
FILTER ..............................
20 PAFZZ 15434 AR12228 FITTING FUEL INLET ................. 1
END OF FIGURE
PDF page 602
TM page 32-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0311 WHEEL ASSEMBLY

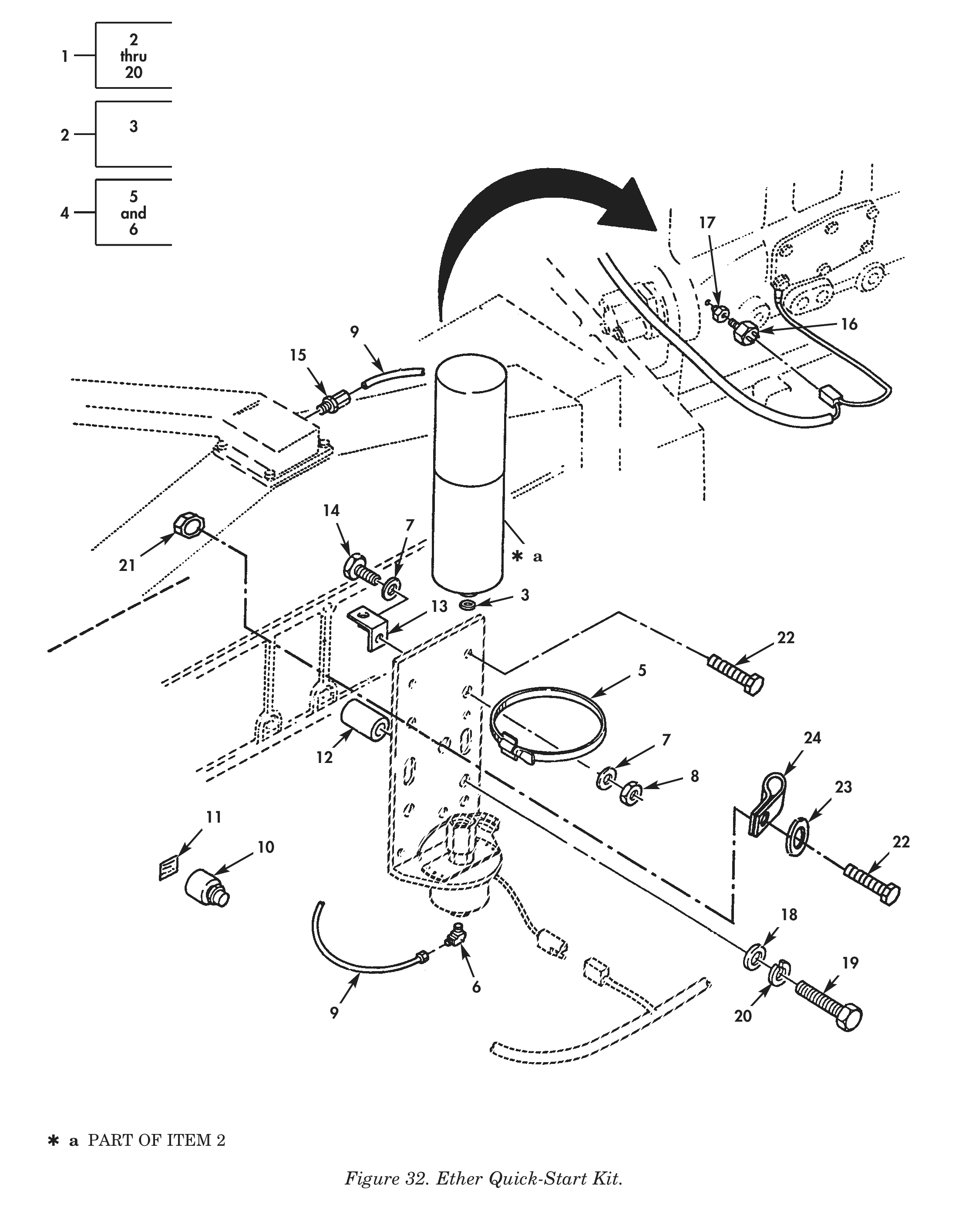

FIG. 32 ETHER QUICK-START KIT
1 PFOOO 2815-01-087-4740 06991 8294151 QUICK START KIT ETHER .............. 1
2 PAOZZ 2910-00-646-9727 53203 20000 .CYLINDER,ENGINE STA ................ 1
3 PCOZZ 5330-01-147-8754 06991 111025 ..GASKET ............................ 1
4 PAOZZ 2910-01-084-0243 6Y402 829-4151 .PARTS KIT,ETHER,STA ASSEMBLY ...... 1
5 PAOZZ 5340-01-145-1181 06991 913020 ..CLAMP,LOOP BIG CAM III ........... 1
6 PAOZZ 4730-01-146-1059 06991 125049 ..ELBOW,PIPE TO TUBE ................ 1
7 PAOZZ 5310-01-146-6150 06991 103031 .WASHER,FLAT ........................ 2
8 PAOZZ 5310-01-146-6147 06991 102030 .NUT,PLAIN,HEXAGON 5/16-18 ......... 1
9 PCOZZ 4720-01-146-4126 06991 501096-04 .TUBING,NONMETALLIC 24 INCHES ...... 1
10 XBOZZ 5930-01-295-0912 6Y402 8293635 .SWITCH,THERMOSTATIC BIG CAM I ..... 1
10 PAOZZ 5930-01-095-9823 06991 309015 .SWITCH,PUSH ETHER START, SEE TM9- 1
2320-283-20P, BIG CAM III ...........
11 PCOZZ 7690-01-080-7335 34623 M-A162-20018 .MARKER,IDENTIFICATI SEE TM9-2320- 1
283-20P .............................
12 PAOZZ 06991 501088-02 .SPACER,SLEEVE ...................... 2
13 PAOZZ 5342-01-146-9816 06991 108289 .CLAMP .............................. 1
14 PAOZZ 5306-01-151-1023 06991 101037-05 .BOLT,MACHINE 5/16-18 X 1.00 ....... 1
15 PAOZZ 2910-01-112-5797 06991 913024-06 .ATOMIZER,QUICK STAR ................ 1
16 PAOZZ 6620-01-203-4301 06991 321030-02 .THERMOSTAT,FLOW CON ................ 1
17 PAOZZ 4730-00-278-4822 72582 444042 .ELBOW,PIPE BIG CAM III ............ 1
18 PAOZZ 5310-01-146-7303 34623 MB362-20001 .WASHER,FLAT ........................ 2
19 PAOZZ 5306-00-418-2276 24617 272547 .BOLT,MACHINE 3/8-16 X 6 1/2 ....... 2
20 PAOZZ 5310-00-637-9541 96906 MS35338-46 .WASHER,LOCK ........................ 2
21 PAOZZ 5310-00-013-1245 21450 131245 NUT,SELF-LOCKING,HE ................. 1
22 PAOZZ 24617 9419002 SCREW,CAP,HEXAGON H ................. 2
23 PAOZZ 5310-01-102-3270 24617 2436161 WASHER,FLAT ......................... 1
24 PAOZZ 5340-00-809-1490 96906 MS21333-98 CLAMP,LOOP .......................... 1
END OF FIGURE
PDF page 604
TM page 33-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0312 ACCELERATOR, THROTTLE OR
CHOKE CONTROLS

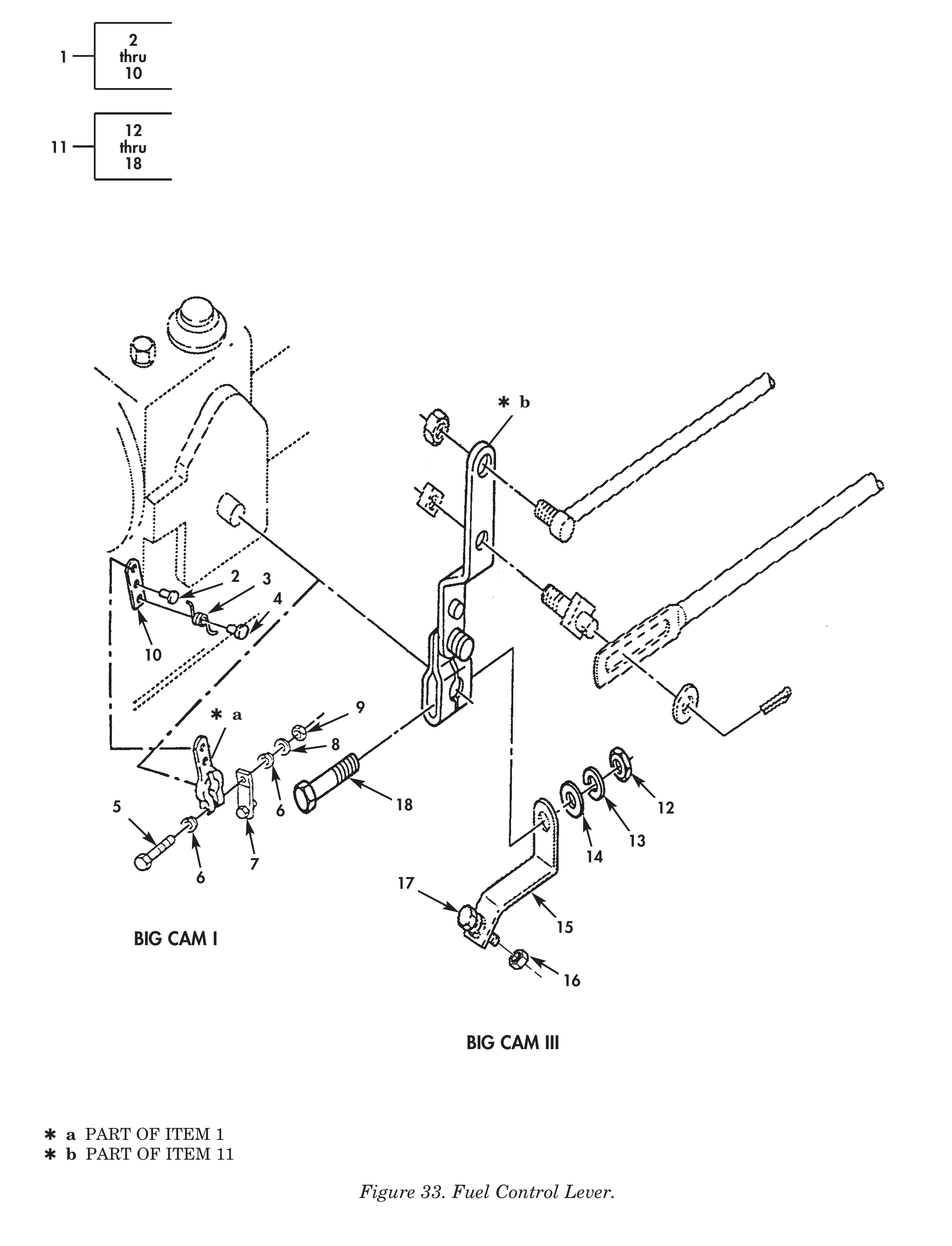

FIG. 33 FUEL CONTROL LEVER
1 AOOOO 15434 AR51323 LEVER ASSEMBLY,THRO ................. 1
2 PAOZZ 2910-00-410-2268 34623 MA207-21-642 .STOP,THROTTLE LEVER ................ 1
3 PAOZZ 5360-00-436-7340 15434 173717 .SPRING,HELICAL,TORS ................ 1
4 PAHZZ 2910-00-432-1945 15434 3048296 .LEVER,REMOTE CONTRO BIG CAM I ..... 1
5 PAOZZ 5305-00-493-3959 15434 S-159-B .SCREW,CAP,HEXAGON H 1/4-28 X 1 1/2 1
6 PAOZZ 3120-00-353-9164 15434 S2876 .BUSHING,SLEEVE BIG CAM I .......... 2
7 PAOZZ 3040-01-154-9787 34623 5995177 .LEVER,REMOTE CONTRO ................ 1
8 PAOZZ 5310-00-562-6552 15434 S600 .WASHER,LOCK ........................ 1
9 PAOZZ 5310-00-971-7989 96906 MS35691-5 .NUT,PLAIN,HEXAGON .................. 1
10 XDHZZ 15434 173708 .CONNECTING LINK,RIG ................ 1
11 PAOZZ 2910-01-146-2000 15434 3061420 LEVER ASSEMBLY,THRO FUEL CONTROL ... 1
12 PAOZZ 5310-00-971-7989 96906 MS35691-5 .NUT,PLAIN,HEXAGON .................. 1
13 PAHZZ 5310-00-159-6209 96906 MS122032 .WASHER,LOCK ........................ 1
14 PAOZZ 5310-00-141-1795 58588 AN960-416 .WASHER,FLAT ........................ 1
15 PBHZZ 5340-01-208-9319 34623 MB70-20107 .BRACKET,ACCELERATOR ................ 1
16 PAOZZ 5310-01-102-7356 24617 9421077 .NUT,PLAIN,HEXAGON .................. 1
17 PAOZZ 5305-01-088-6019 15434 3010596 .SCREW,ASSEMBLED WAS ................ 1
18 PAOZZ 5306-01-102-3599 24617 9421196 .BOLT,MACHINE ....................... 1
END OF FIGURE
PDF page 606
TM page 34-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 05 COOLING
GROUP 0503 WATER MANIFOLD, HEADERS
THERMOSTATS, AND HOUSING GASKET

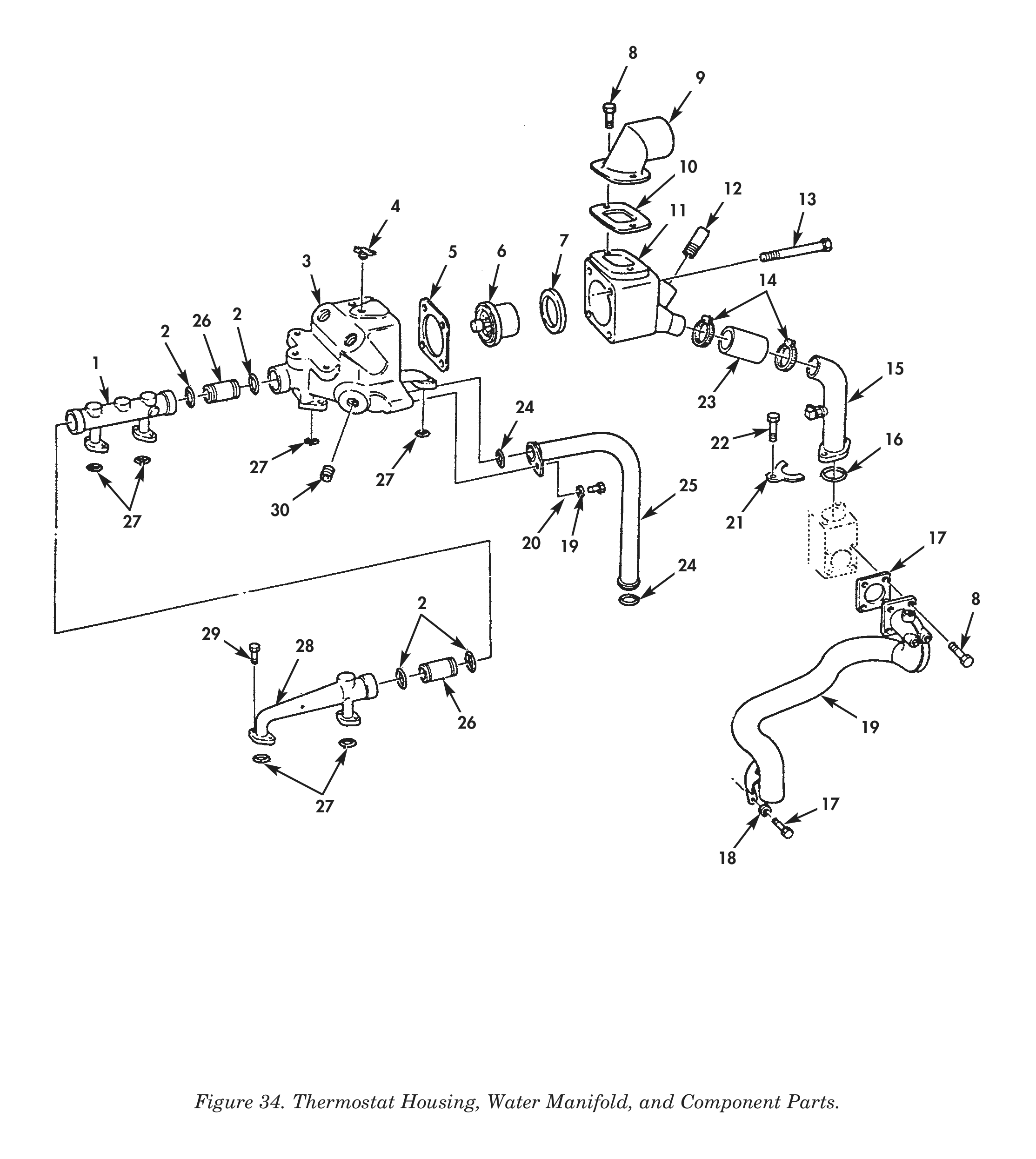

FIG. 34 THERMOSTAT HOUSING, WATER
MANIFOLD, AND COMPONENT PARTS
1 PAOZZ 2930-00-928-3595 15434 130118 MANIFOLD,FLUID COOL WATER .......... 1
2 PCOZZ 5331-00-506-4874 15434 70624 O-RING PART OF KIT P/N 4024958 PART 4
OF KIT P/N 3804280 ..................
3 PAOZZ 2815-01-083-2123 15434 215042 MANIFOLD,WATER BIG CAM I ........... 1
3 PAOZZ 2930-01-146-4212 15434 3015114 MANIFOLD,FLUID COOL BIG CAM III .... 1
4 PAOZZ 4820-01-210-9571 15434 214345 COCK,DRAIN .......................... 1
5 PFOZZ 5330-01-040-2087 15434 208128 GASKET PART OF KIT P/N 4024958 PART 1
OF KIT P/N 3804280 ..................
6 PAOZZ 6685-01-141-0907 15434 201737 THERMOSTAT,FLOW CON BIG CAM III .... 1
6 PAOZZ 6685-01-047-2811 15434 204586 THERMOSTAT,FLOW CON BIG CAM I ...... 1
7 PFOZZ 5330-00-864-5422 15434 186780 SEAL,THERMO PART OF KIT P/N 3804280 1
8 PAOZZ 5305-01-085-8197 15434 3010595 SCREW,MACHINE ....................... 6
9 PAOZZ 15434 210916 ELBOW,FLANGE TO HOS BIG CAM I ...... 1
9 PAOZZ 2930-01-146-1085 15434 3018764 WATER OUTLET,ENGINE WATER OUTLET, 1
BIG CAM III .........................
10 PCOZZ 5330-01-145-5380 15434 3019158 GASKET .............................. 1
11 PAOZZ 2930-01-084-6011 15434 211435 WATER OUTLET,ENGINE BIG CAM I ...... 1
11 PFOZZ 2930-01-150-7596 15434 3017748 WATER OUTLET,ENGINE BIG CAM III .... 1
12 PAOZZ 4730-01-085-4156 15434 196282 ELBOW,FLANGE TO HOS BIG CAM I ...... 1
12 PAOZZ 4730-01-146-1060 15434 S-932-B ADAPTER,STRAIGHT,PI BIG CAM III .... 1
13 PAOZZ 5305-01-086-7036 15434 3010597 SCREW WITH CAPTIVE WASHER, 3/8-16 X 4
3 3/4 ...............................
14 PAOZZ 4730-00-909-8627 34623 5583303 CLAMP,HOSE .......................... 2
15 PAOZZ 4710-01-079-3198 15434 213485 TUBE,BENT,METALLIC BIG CAM I ....... 1
15 PAOZZ 4710-01-146-1054 15434 3018098 TUBE,BENT,METALLIC BIG CAM III ..... 1
16 PAOZZ 5331-00-159-1464 15434 3000521 O-RING BIG CAM III PART OF KIT 1
P/N 3801235 .........................
17 PCOZZ 5330-01-146-7314 15434 3024960 GASKET PART OF KIT P/N 3801235 ..... 1
18 PAOZZ 2930-01-146-3033 15434 3028281 HOUSING,WATER INLET BIG CAM III .... 1
19 PAOZZ 5305-01-113-0408 15434 3012470 SCREW,ASSEMBLED WAS WITH CAPTIVE 2
WASHER, 3/8-16 X 3/4,BIG CAM III ....
20 PAFZZ 5310-00-081-4219 96906 MS27183-12 WASHER,FLAT BIG CAM III ............ 2
21 PAOZZ 5340-01-135-7250 15434 214617 CLAMP,RIM CLENCHING ................. 1
22 PAOZZ 5306-01-119-8870 15434 3022589 BOLT,MACHINE HEXAGON HEAD, WITH 1
CAPTIVE WASHER,BIG CAM III ..........
23 PCOZZ 4720-01-085-6129 15434 102522 HOSE,NONMETALLIC .................... 1
24 PCOZZ 5331-01-077-5228 15434 212161 O-RING PART OF KIT P/N 3804280 ..... 2
25 PAOZZ 4710-01-146-3086 15434 3024666 TUBE,BENT,METALLIC BIG CAM III ..... 1
26 PAOZZ 4730-00-404-2906 15434 130394 COUPLING,TUBE ....................... 2
27 PCOZZ 5330-01-145-5381 15434 3024709 GASKET BIG CAM III PART OF KIT 6
P/N 4024958 PART OF KIT P/N 3801235 .
28 PAOZZ 2930-01-087-8749 15434 3013000 MANIFOLD,FLUID COOL ................. 1
29 PAOZZ 5305-01-088-6019 15434 3010596 SCREW,ASSEMBLED WAS 3/8-16 X 1 1/4 . 12
30 PAOZZ 4730-00-221-2139 72452 1459-259 PLUG,PIPE ........................... 1
END OF FIGURE
PDF page 608
TM page 35-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0503 WATER MANIFOLD, HEADERS
THERMOSTATS AND HOUSING GASKET

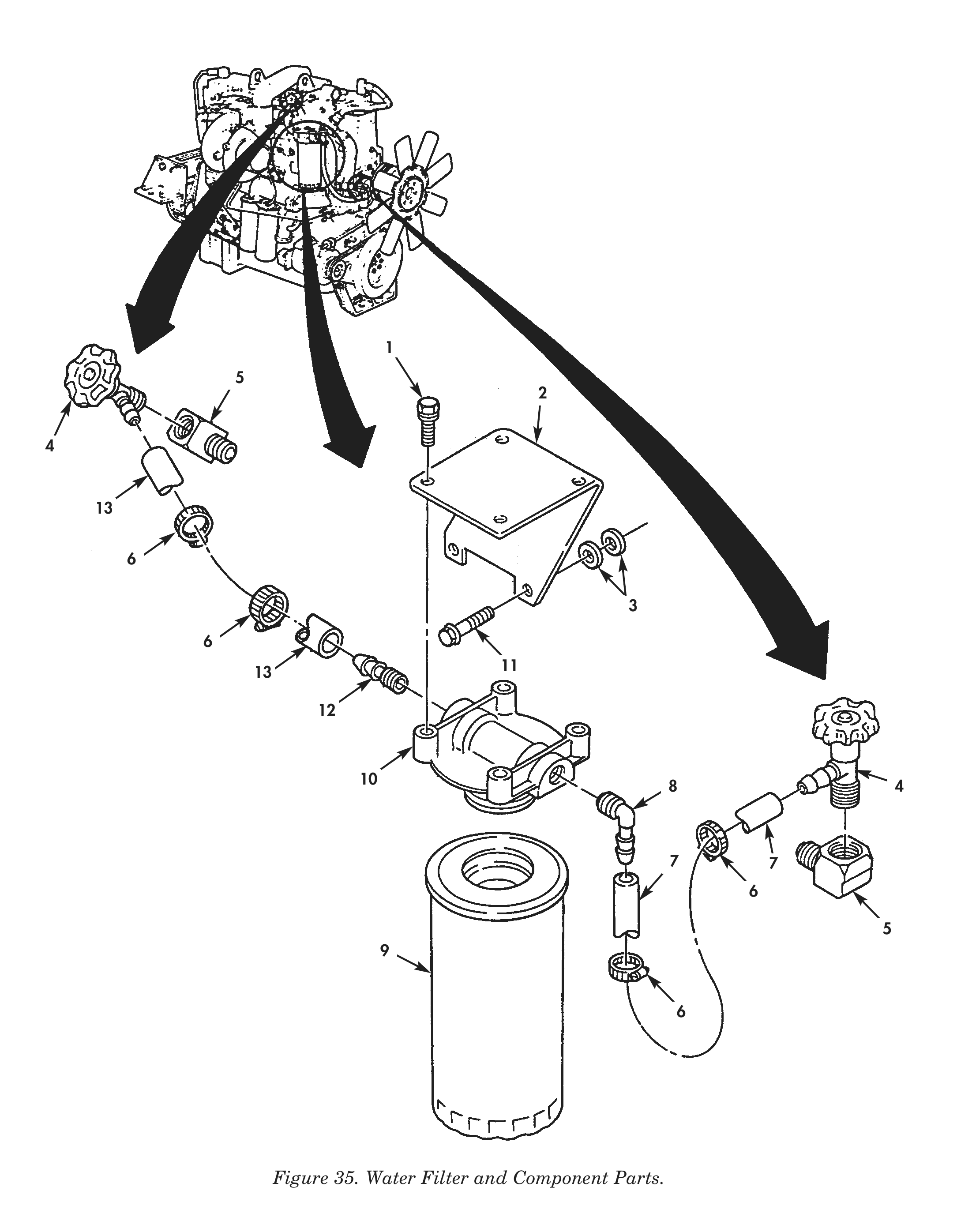

FIG. 35 WATER FILTER AND COMPONENT
PARTS
1 PAOZZ 5305-01-088-6019 15434 3010596 SCREW,ASSEMBLED WAS 3/8-16 X 1 1/4 . 4
2 PAOZZ 5340-01-145-1597 15434 211448 BRACKET,ANGLE FILTER MOUNTING PART 1
OF KIT P/N 5739124 ..................
3 PAOZZ 3120-01-079-6527 15434 109594 BEARING,SLEEVE ...................... 4
4 PAOZZ 4820-01-227-7141 34623 5730765 VALVE,ANGLE BIG CAM I .............. 2
4 PAOZZ 4820-01-045-6080 15434 179901 VALVE,ANGLE WATER SHUT-OFF, BIG CAM 2
III .................................
5 PAOZZ 4730-01-165-0749 15434 70470 ELBOW,TUBE .......................... 2
6 PAOZZ 4730-00-908-3195 81343 SAEJ1508-06 CLAMP,HOSE BIG CAM I ............... 4
6 PAOZZ 4730-01-146-4016 15434 179904 CLAMP,HOSE BIG CAM III ............. 4
7 MOOZZ 34623 5710454 HOSE BIG CAM I,MAKE FROM HOSE, P/N 1
2580-6 ..............................
7 MOOZZ 4720-00-160-9649 15434 179912 HOSE,NONMETALLIC BIG CAM III,MAKE 1
FROM HOSE, P/N 2580-6 ...............
8 PAOZZ 4730-01-045-3083 15434 179903 ELBOW,PIPE TO HOSE BIG CAM III ..... 1
9 PAOZZ 4330-00-274-4712 33457 3305367 FILTER ELEMENT,FLUI PART OF KIT 1
P/N 5739124 .........................
10 PFOZZ 2940-01-227-7445 34623 5730769 HEAD,FLUID FILTER BIG CAM I ........ 1
10 PAOZZ 4330-01-020-3666 33457 204163 HEAD,FLUID FILTER BIG CAM III ...... 1
11 PAOZZ 5305-01-319-9287 15434 3043649 SCREW,CAP,HEXAGON H ................. 2
12 PAOZZ 4730-01-216-6440 15434 179902 COUPLING HALF,QUICK BIG CAM III .... 1
13 MOOZZ 4720-00-187-4102 01276 2580-6 HOSE,NONMETALLIC MAKE FROM HOSE, P/N 1
2580-6 ..............................
END OF FIGURE
PDF page 610
PDF page 611
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 0504 WATER PUMP

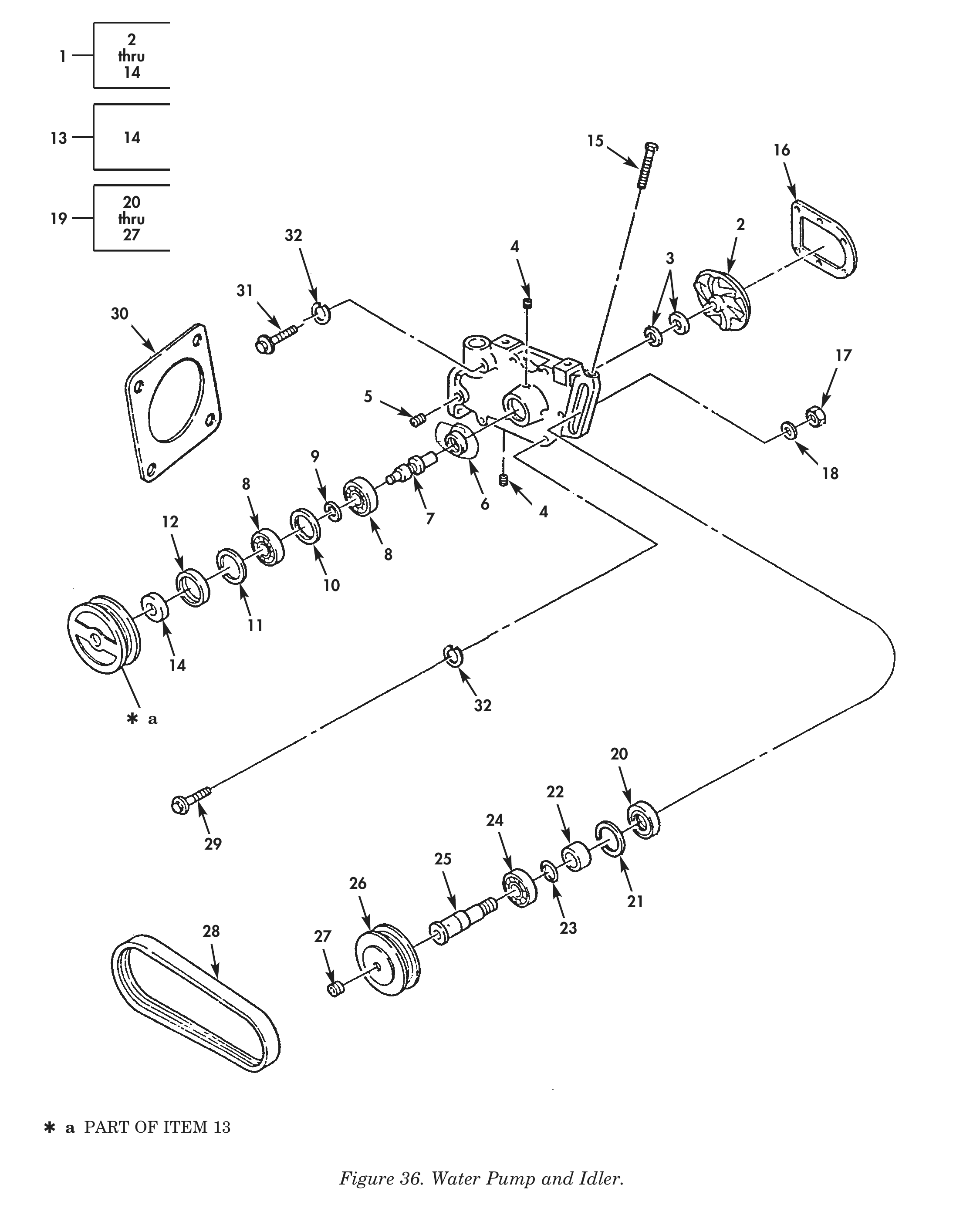

FIG. 36 WATER PUMP AND IDLER PULLEY
1 PAOFF 2930-01-146-3912 15434 3801708 PUMP,COOLING SYSTEM BIG CAM I AND 1
BIG CAM III .........................
2 PAFZZ 4320-01-079-3454 15434 3000888 .IMPELLER,PUMP,CENTR 4.50" DIA. BIG 1
CAM I AND BIG CAM III PART OF KIT
P/N 380171200 .......................
3 PCFZZ 5330-00-005-0407 15434 3071085 .PACKING WITH RETAIN PART OF KIT 2
P/N 380171200 PART OF KIT P/N
380171000 ...........................
4 PAFZZ 4730-00-018-9566 15434 S-911-B .PLUG,PIPE .......................... 2
5 PAFZZ 4730-00-010-3867 81348 WW-P-471AASBUC .PLUG,PIPE BIG CAM I ............... 2
5 PAFZZ 4730-01-161-5115 15434 3013786 .PLUG,PIPE BIG CAM III ............. 1
6 PAFZZ 5330-01-240-1630 15434 3038997 .SEAL,PLAIN ......................... 1
7 PAFZZ 3040-01-287-9736 15434 3050394 .SHAFT,SHOULDERED PART OF KIT 1
P/N 380171200 .......................
8 PAFZZ 3110-00-144-8828 24617 3305L1A .BEARING,BALL,ANNULA PART OF KIT 2
P/N 380171000 .......................
9 PAFZZ 5325-00-420-9696 15434 112302 .RING,RETAINING ..................... 1
10 PAFZZ 5365-01-132-1984 15434 196844 .SPACER PART OF KIT P/N 380171200 .. 1
11 PAFZZ 2815-00-815-0355 15434 S16255 .RING,BEARING RETAIN PART OF KIT 1
P/N 380171000 .......................
12 PCFZZ 5330-01-080-2992 15434 3038998 .SEAL,PLAIN ENCASED PART OF KIT 1
P/N 3801235 .........................
13 PAFZZ 3020-01-241-6905 15434 302586100 .PULLEY,GROOVE 4-5/16 DIA.BIG CAM I 1
13 PAFZZ 3020-01-086-3417 15434 300550700 .PULLEY,GROOVE 4-11/16 DIA.BIG CAM 1
I AND BIG CAM III ...................
14 PAFZZ 3120-01-083-6411 15434 203097 ..BEARING,SLEEVE .................... 1
15 PAOZZ 5305-00-058-6604 15434 182706 SCREW,CAP,HEXAGON H ................. 1
16 PFOZZ 5330-01-066-5350 15434 3002385 GASKET PART OF KIT P/N 3801235 ..... 1
17 PAOZZ 5310-00-763-8920 96906 MS51967-20 NUT,PLAIN,HEXAGON ................... 1
18 PAOZZ 5310-01-145-0762 15434 213082 WASHER,FLAT ......................... 1
19 PAOZZ 2930-01-262-5175 15434 3064919 ADJUSTING DEVICE,BE ................. 1
20 PAFZZ 5330-01-080-2992 15434 3038998 .SEAL,PLAIN ENCASED ................. 1
21 PAFZZ 2815-00-815-0355 15434 S-16255 .RING,BEARING RETAIN ................ 1
22 PAFZZ 5365-01-080-0409 15434 208120 .SPACER,SLEEVE ...................... 1
23 PCFZZ 5331-01-086-3991 15434 145506 .O-RING ............................. 1
24 PAFZZ 3110-00-144-8828 24617 3305L1A .BEARING,BALL,ANNULA ................ 1
25 PAFZZ 3040-01-079-3468 15434 208119 .SHAFT,SHOULDERED ................... 1
26 PAFZZ 3020-01-079-4206 15434 21539700 .PULLEY,GROOVE ...................... 1
27 PAFZZ 5365-00-404-2934 15434 S-965-E .PLUG,MACHINE THREAD ................ 1
28 PAOZZ 3030-01-065-9404 24161 K060436 BELT,V 45.50 INCHES LONG ........... 1
29 PAOZZ 5305-01-129-4386 15434 3012468 SCREW,CAP,HEXAGON H WITH CAPTIVE 5
WASHER, 3/8-24 X 2-1/4 ..............
30 PCOZZ 5330-01-146-7314 15434 3024960 GASKET PART OF KIT P/N 380171200 1
PART OF KIT P/N 3801235 PART OF KIT
P/N 380171000 .......................
31 PAOZZ 5305-01-147-4035 15434 3012469 SCREW,CAP,HEXAGON H WITH CAPTIVE 2
WASHER, 3/8-24 X 3-1/4 ..............
32 PAOZZ 5310-00-261-7340 15434 S604 WASHER,LOCK ......................... 7
END OF FIGURE
36-1/BLANK
PDF page 612
PDF page 613
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 94 REPAIR KITS
GROUP 9401 REPAIR KITS
FIG. KITS
1 PAFZZ 5365-00-716-5496 15434 AR01176 SHIM SET ........................... 1
SHIM ( 2 ) 16 - 4
SHIM ( V ) 16 - 4
SHIM ( V ) 16 - 4
SHIM ( V ) 16 - 4
2 PAFZZ 2815-00-913-2074 15434 AR-73350 RING SET,PISTON .................... 1
RING, COMPRESSION, ( 1 ) 20 - 18
RING,PISTON ( 1 ) 20 - 17
RING,PISTON ( 1 ) 20 - 19
3 PAHZZ 5330-01-075-0948 15434 3010242 GASKET SET FUEL PUMP GASKET ....... 1
GASKET ( 1 ) 24 - 32
GASKET ( 1 ) 31 - 16
GASKET ( 1 ) 25 - 2
GASKET ( 1 ) 30 - 31
GASKET ( 1 ) 30 - 42
GASKET ( 1 ) 24 - 8
GASKET ( 1 ) 25 - 13
O-RING ( 1 ) 29 - 11
O-RING ( 2 ) 24 - 14
O-RING ( 1 ) 29 - 9
O-RING ( 1 ) 24 - 52
O-RING ( 1 ) 31 – 6
O-RING ( 1 ) 31 – 8
PACKING,PREFORMED ( 1 ) 29 - 15
PACKING,PREFORMED ( 2 ) 13 - 12
PACKING,PREFORMED ( 1 ) 24 – 19
PACKING,PREFORMED ( 1 ) 24 – 20
SEAL ( 1 ) 30 – 10
SEAL,OIL ( 2 ) 30 – 21
SEAL,SPECIAL ( 1 ) 24 - 11
4 PAHZZ 5330-01-092-4143 15434 3018762 GASKET SET BIG CAM I .............. 1
GASKET ( 1 ) 11 - 39
GASKET ( 2 ) 11 - 3
GASKET ( 1 ) 11 - 48
GASKET ( 1 ) 11 - 26
GASKET ( 1 ) 11 - 16
GASKET ( 1 ) 13 – 2
GASKET ( 3 ) 7 - 8
PACKING,PREFORMED ( 2 ) 11 – 49
PACKING,PREFORMED ( 2 ) 11 - 29
SPACER,RING ( 1 ) 11 - 24
5 PAHZZ 4820-01-158-0555 15434 302112400 VALVE,CHECK ........................ 1
ADAPTER,STRAIGHT,PI ( 2 ) 22 - 31
BODY,CHECK VALVE ( 1 ) 22 - 24
CLAMP ( 1 ) 22 - 28
CLAMP,HOSE ( 4 ) 22 - 23
SCREW,CAP,HEXAGON ( 1 ) 22 - 27
SCREW,CAP,HEXAGON ( 1 ) 22 - 29
TANK,AIR ( 1 ) 22 - 30
WASHER,LOCK ( 1 ) 22 - 25
WASHER,LOCK ( 2 ) 13 - 32
WASHER,PLAIN ( 1 ) 22 - 26
6 PAHZZ 2815-01-165-0765 15434 3801056 RING SET,PISTON .................... 6
RING,PISTON ( 6 ) 6 - 4
RING,PISTON ( 6 ) 6 - 2
KIT-1
PDF page 614
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
RING,PISTON ( 6 ) 6 - 1
RING,PISTON ( 6 ) 6 – 3
7 PAHZZ 2990-01-271-0316 15434 3801096 PARTS KIT,SUPERCHAR BIG CAM III ...
GASKET ( 1 ) 27 - 12
NUT,SELF-LOCKING ( 1 ) 27 – 5
PACKING,PREFORMED ( 1 ) 27 - 11
PACKING,FLAT FIBER ( 1 ) 27 - 15
PLATE,DIFFUSER ( 1 ) 27 - 10
SCREW,CAP HEXAGON H ( 1 ) 27 - 9
SEAL,TURBO ( 1 ) 27 - 2
SEAL,PLAIN ( 2 ) 27 – 17
WASHER,FLAT ( 4 ) 27 - 6
8 PAHZZ 2815-01-168-3742 15434 3801058 PISTON,INTERNAL COM ................ 6
PIN,PISTON ( 6 ) 6 - 7
PISTON ( 6 ) 6 - 5
RING,RETAINING ( 12) 6 - 6
9 PFHZZ 3120-01-155-2531 15434 3801106 BEARING SET,SLEEVE CAMSHAFT ....... 1
BEARING,SLEEVE ( 1 ) 2 - 30
BUSHING,SLEEVE ( 4 ) 2 - 30
BUSHING,SLEEVE ( 2 ) 2 - 30
10 PAHZZ 5330-01-150-9812 15434 3801235 GASKET AND SEAL SET COMPLETE 1
OVERHAUL ...........................
GASKET ( 1 ) 2 - 13
GASKET ( 1 ) 4 – 1
GASKET ( 3 ) 7 – 8
GASKET ( 3 ) 7 - 8
GASKET ( 3 ) 7 – 8
GASKET ( 3 ) 7 – 8
GASKET ( 1 ) 10 – 22
GASKET ( 1 ) 10 – 10
GASKET ( 1 ) 10 – 9
GASKET ( 1 ) 10 – 30
GASKET ( 1 ) 12 – 1
GASKET ( 1 ) 12 – 30
GASKET ( 1 ) 13 – 2
GASKET ( 1 ) 13 – 49
GASKET ( 1 ) 13 – 34
GASKET ( 1 ) 13 – 34
GASKET ( 1 ) 16 – 11
GASKET ( 1 ) 17 – 19
GASKET ( 1 ) 34 – 17
GASKET ( 1 ) 34 – 27
GASKET ( 1 ) 36 – 30
O-RING ( 1 ) 2 – 39
O-RING ( 1 ) 10 – 5
O-RING ( 1 ) 10 - 23
O-RING ( 1 ) 10 – 18
O-RING ( 1 ) 13 – 47
O-RING ( 1 ) 16 – 5
PACKING,PREFORMED ( 1 ) 34 – 16
SEAL ( 1 ) 4 – 4
SEAL ( 1 ) 4 – 10
SEAL,PLAIN ENCASED ( 1 ) 16 – 6
SEAL,PLAIN ENCASED ( 1 ) 36 - 12
11 PAFZZ 2815-01-152-9219 15434 4024958 PARTS KIT,CYLINDER SINGLE HEAD 1
GASKET .............................
GASKET ( 3 ) 21 - 11
GASKET ( 1 ) 14 – 3
GASKET ( 3 ) 3 - 23
KIT-2
PDF page 615
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GASKET ( 6 ) 15 - 4
GASKET ( 1 ) 26 – 8
GASKET ( 1 ) 14 - 8
GASKET ( 3 ) 14 – 33
GASKET ( 1 ) 34 - 5
GASKET ( 1 ) 26 - 1
GASKET ( 6 ) 34 - 27
GASKET ( 3 ) 8 - 3
0-RING ( 12) 3 - 22
0-RING ( 4 ) 34 - 2
PACKING,PREFORMED ( 4 ) 14 – 7
12 PAFZZ 5330-01-086-7790 15434 3804280 GASKET SET UPPER ENGINE GASKET, 1
VALVE GRIND ........................
GASKET ( 12) 3 - 22
GASKET ( 3 ) 3 - 23
GASKET ( 3 ) 21 - 11
GASKET ( 3 ) 8 - 32
GASKET ( 6 ) 15 - 4
GASKET ( 1 ) 26 - 8
GASKET ( 1 ) 26 - 1
GASKET ( 3 ) 14 - 33
GASKET ( 1 ) 34 - 5
O-RING ( 4 ) 34 - 2
O-RING ( 2 ) 11 - 36
O-RING ( 2 ) 34 - 24
O-RING ( 2 ) 3 - 6
SEAL,THERMAL ( 1 ) 34 – 7
13 PAHZZ 2940-01-184-1877 34623 5739124 FILTER,FLUID ....................... 1
BRACKET,ANGLE ( 1 ) 35 - 2
FILTER ELEMENT,FLUI ( 1 ) 35 - 9
14 PAFZZ 2930-01-287-9733 15434 380171000 PARTS KIT,ENGINE WA ................ 1
BEARING,BALL,ANNULA ( 2 ) 36 - 16
GASKET ( 1 ) 36 - 30
GASKET ( 2 ) 36 - 8
PACKING WITH RETAIN ( 2 ) 36 - 3
RING,BEARING RETAIN ( 1 ) 36 - 11
15 PAFZZ 2930-01-262-5153 15434 380171200 PARTS KIT,ENGINE WA ................ 1
GASKET ( 1 ) 36 - 30
IMPELLER,PUMP,CENTR ( 1 ) 36 - 2
PACKING WITH RETAIN ( 2 ) 36 - 3
SHAFT,SHOULDERED ( 1 ) 36 - 7
SPACER ( 1 ) 36 – 10
END OF FIGURE
KIT-3/BLANK
PDF page 616
PDF page 617
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 95 BULK
GROUP 9501 BULK MATERIAL
FIG. BULK
1 PAOZZ 4720-00-541-4243 24161 28430 HOSE,NONMETALLIC V
2 PAOZZ 4720-01-114-7728 19207 8710557 HOSE,NONMETALLIC V
3 PAOZZ 4720-00-187-4102 01276 2580-6 HOSE,NONMETALLIC V
END OF FIGURE
BULK-1
PDF page 618
TM page 37-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

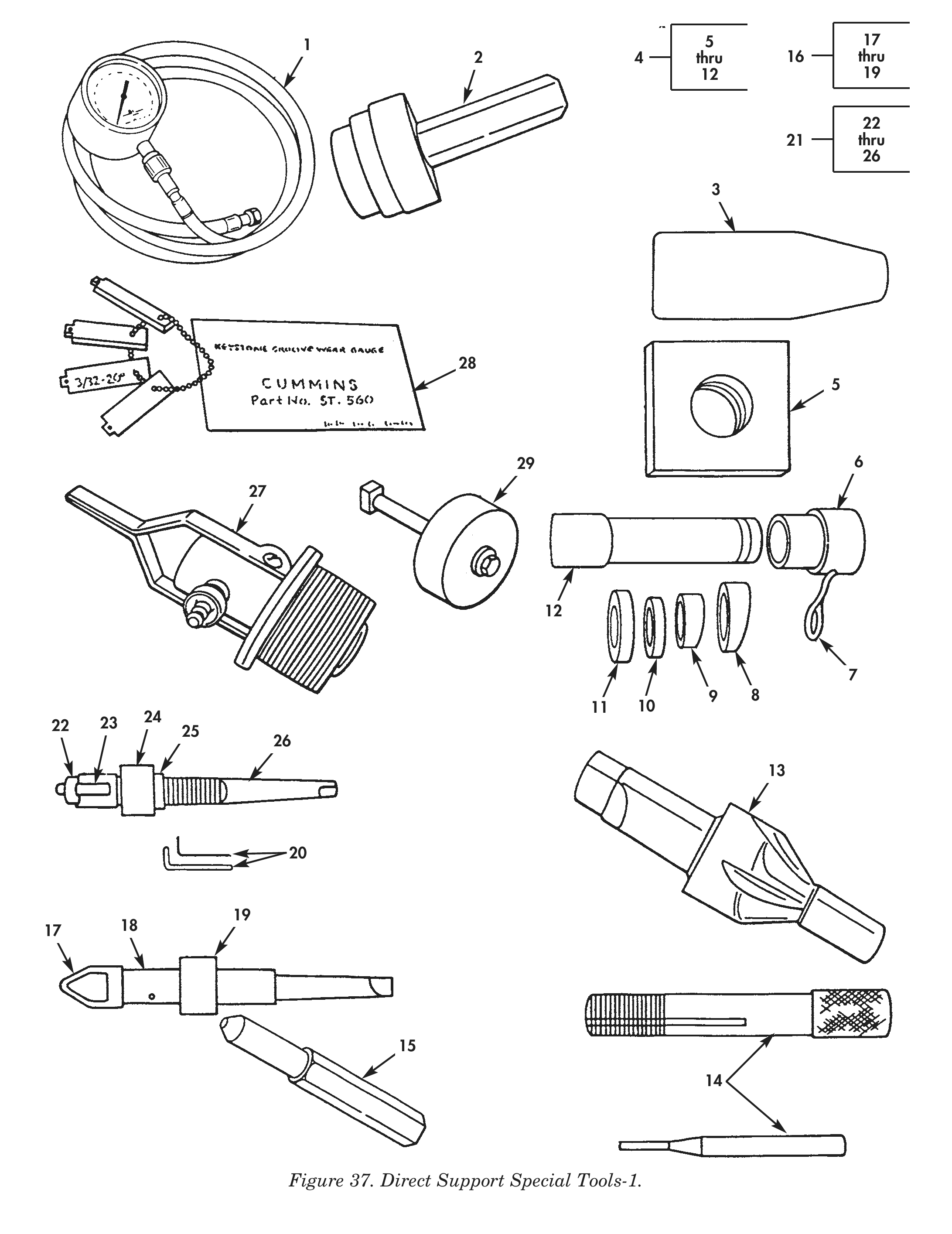

GROUP 2604 SPECIAL TOOLS
FIG. 37 DIRECT SUPPORT SPECIAL
TOOLS-1
1 PEFZZ 6620-01-147-9954 15434 ST-1273 GAGE,PRESSURE,DIAL MANIFOLD
PRESSURE ............................
2 PEFZZ 4910-01-097-6989 15434 3375180 DRIVER WATER PUMP ...................
3 PEFZZ 5120-00-896-8097 0B8S3 3822505 INSERTER,SEAL .......................
4 PEFZZ 4910-01-098-1914 15434 ST-1242 PARTS KIT BUSHING D .................
5 PEHZZ 4910-01-112-7509 15434 ST-1242-3 .TOOL,EMBEDDING BLOC ................
6 PEHZZ 4910-01-113-1066 15434 ST-1242-2 .CUP,BUSHING DRIVER .................
7 PEHZZ 5315-01-110-7835 15434 ST-1242-6 .PIN,COTTER .........................
8 PEHZZ 5120-01-119-2743 15434 ST-1242-4 .DRIVER,BEARING AND .................
9 PEHZZ 4910-01-099-1487 15434 ST-1242-5 .KNOCK OUT RING TAPE ................
10 PEHZZ 4910-01-117-4885 15434 ST-1242-7 .RING,KNOCK OUT .....................
11 PEHZZ 4910-01-118-2878 15434 ST-1242-8 .DRIVER,BEARING AND .................
12 PEHZZ 4910-01-108-9130 15434 ST-1242-1 .MANDREL ............................
13 PEFZZ 5133-00-932-2089 15434 ST-788 CUTTING TOOL,BEAD ...................
14 PEFZZ 4910-00-150-5858 15434 3375425 EXTRACTOR,SLEEVE IN .................
15 PEFZZ 5120-00-981-3108 15434 ST-1227 INSTALLER,SLEEVE ....................
16 PEFZZ 4910-00-981-3105 15434 ST-884 CUTTER,INJECTOR SLE .................
17 PEFZA 4910-01-097-6957 15434 ST-884-1 .HOLDER .............................
18 PEFZA 4910-01-098-5088 15434 ST-884-3 .CUTTER .............................
19 PEFZA 4910-01-097-6958 15434 ST-884-6 .PILOT ..............................
20 PEFZZ 5120-00-150-7492 15434 ST-995 WRENCH,INJECTOR CUP INJECTOR CUP ...
21 PEFZZ 3441-00-922-6699 15434 ST-880 EXPANDER,TUBE .......................
22 PEFZZ 5210-01-099-6339 15434 ST-880-1 .GAGE ...............................
23 PEFZZ 4910-01-097-6955 15434 ST-880-2 .ROLL ...............................
24 PEFZZ 15434 ST-880-3 .COLLAR .............................
25 PEFZZ 5310-01-104-4549 15434 ST-880-6 .NUT ................................
26 PEFZZ 4910-01-097-6956 15434 ST-880-7 .MANDREL ............................
27 PEFZZ 4910-01-085-9211 15434 3375150 CHECKING TOOL,BLOWB .................
28 PEFZZ 5210-00-999-1209 15434 ST-560 GAGE,PISTON RING GR .................
29 PEFZZ 5120-00-104-1795 15434 ST-1179 HOLDING TOOL,INJECT .................
END OF FIGURE
PDF page 620
TM page 38-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 DS SPECIAL TOOLS

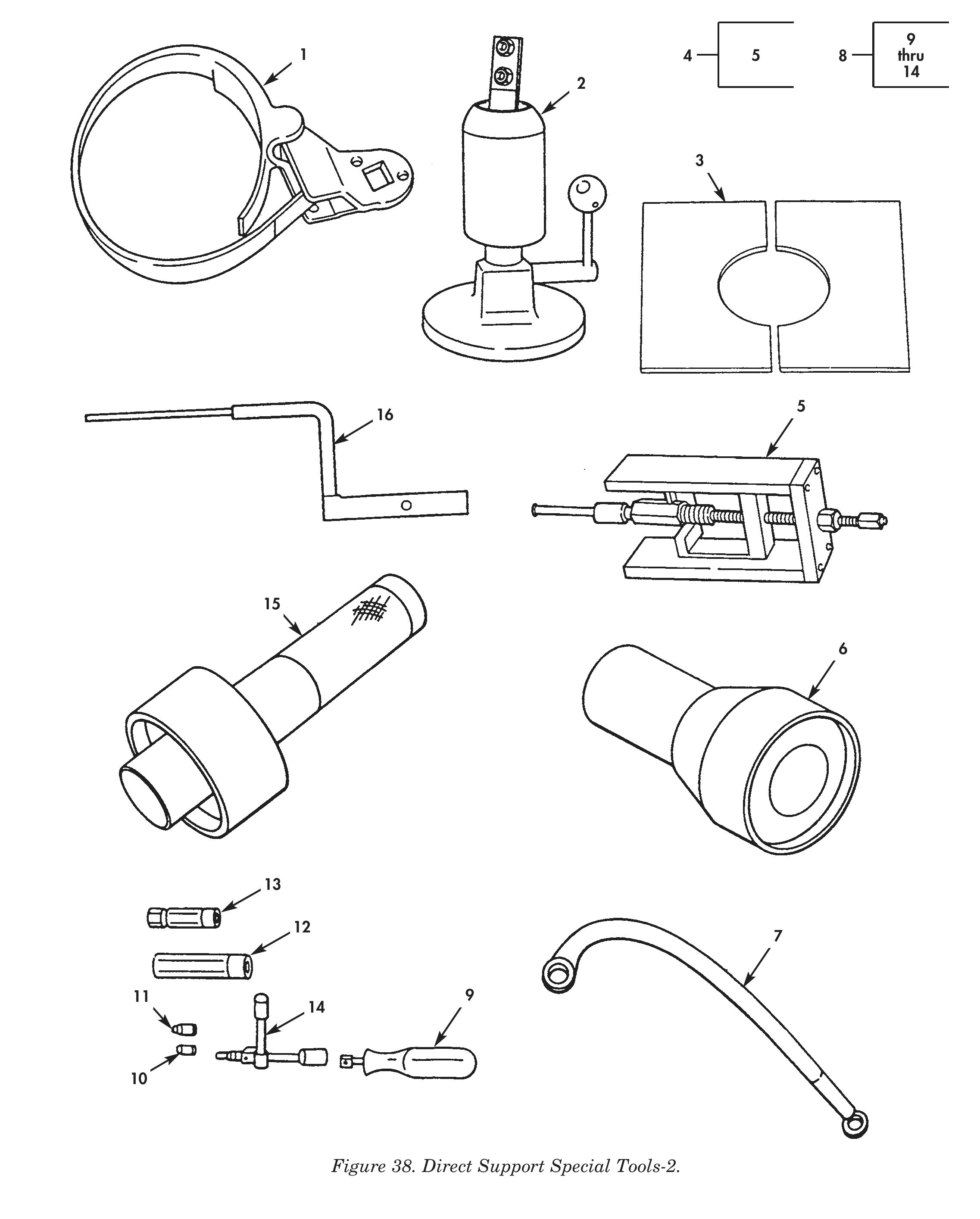

FIG. 38 DIRECT SUPPORT SPECIAL
TOOLS-2
1 PEFZZ 5120-01-160-8863 0B8S3 3397929 WRENCH,STRAP OIL AND FUEL FILTER,
SPIN-ON .............................
2 PEFZZ 4910-00-999-1506 15434 ST-302 VISE,BALL JOINT .....................
3 PEFZZ 4910-01-097-6987 15434 ST-1114 FIXTURE BEARING .....................
4 PEFZZ 5120-00-999-1504 63704 2380 PULLER,MECHANICAL GOVERNOR WEIGHT ..
5 PEFZZ 4910-01-097-6930 15434 3375108 .PULLER BUSHING .....................
6 PEFZZ 4910-01-097-6989 15434 3375180 DRIVER WATER PUMP ...................
7 PEFZZ 5120-01-072-2952 15434 3376845 WRENCH,BOX AND OPEN AIR COMPRESSOR .
8 PEFFZ 5120-00-103-4687 15434 ST-669 ADAPTER,TORQUE WREN TORQUE WRENCH ..
9 PEFZZ 55719 F40B .HANDLE,SOCKET WRENC ................
10 PEFZZ 5120-01-122-6014 15434 ST-669-13 .SCREWDRIVER BIT ....................
11 PEFZZ 5120-00-865-0226 15434 TM-82 .BIT,SCREWDRIVER ....................
12 PFFZZ 15434 M-1302B-24 .SOCKET .............................
13 PFFZZ 15434 M1302B18 .SOCKET .............................
14 PFFZZ 15434 ST-6991 .DRIVER .............................
15 PEFZZ 4910-01-097-6988 15434 ST-1159 MANDREL,SEAL,SLEEVE SEAL-WEAR
SLEEVE ..............................
16 PEFZZ 4910-01-097-6972 15434 ST-1325 ATTACHMENT DIAL .....................
END OF FIGURE
PDF page 622
PDF page 623
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS-3

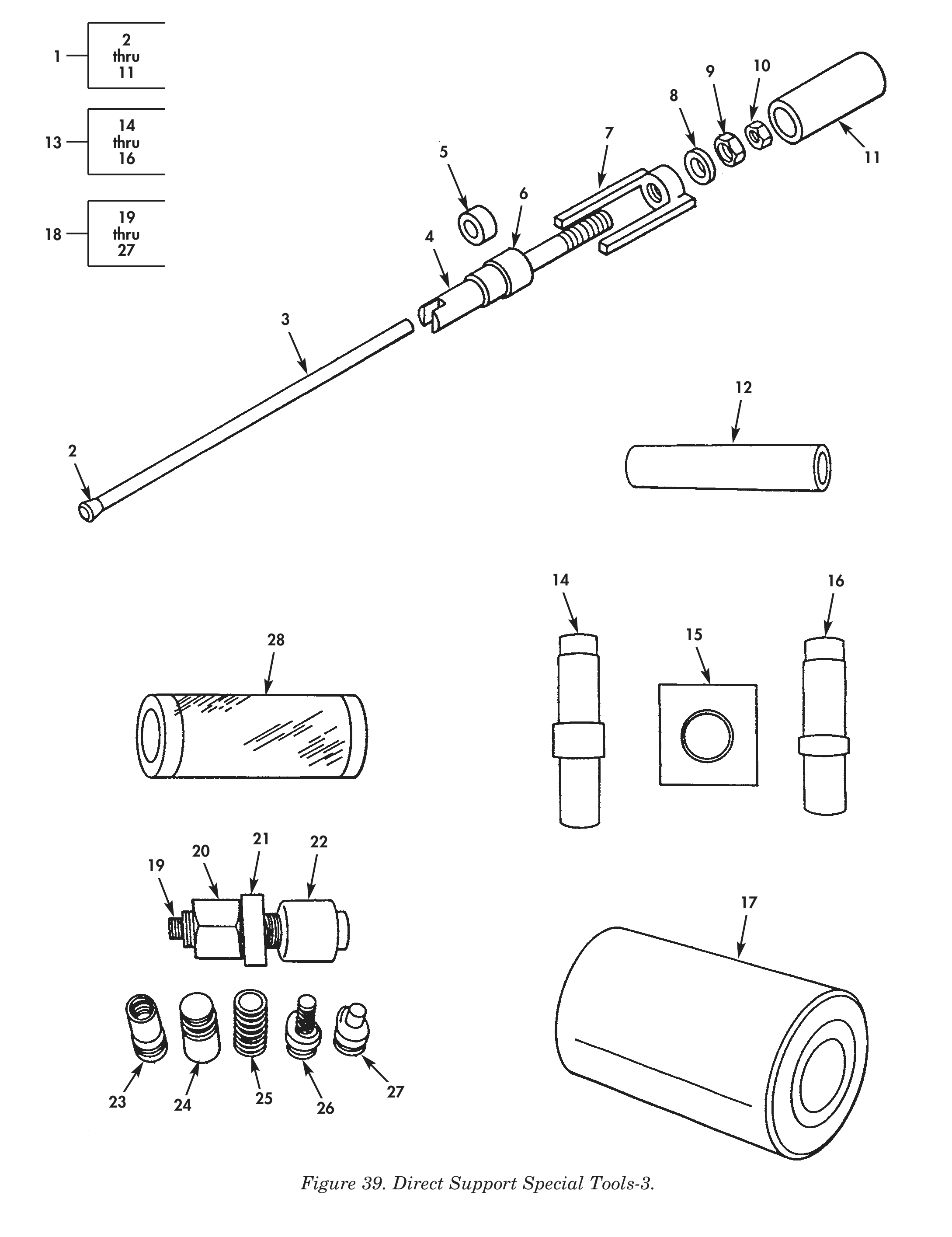

FIG. 39 DIRECT SUPPORT SPECIAL
TOOLS-3
1 PEFZZ 5120-00-113-5271 0B8S3 3377079 PULLER,MECHANICAL ...................
2 PEFZZ 4910-01-097-6970 15434 3375825 .TIP EXTRACTOR ......................
3 PEFZZ 5120-01-120-3682 15434 3375616 .ROD,INJECTOR SLEEVE ................
4 KFFZZ 15434 3375615 .COLLAR .............................
5 PEFZA 4910-01-097-6969 15434 3375614 .COLLAR FORMING .....................
6 PEFZZ 5365-01-103-7835 15434 ST-1244-9 .SPACER,RING ........................
7 PFFZZ 15434 ST-1244-1 .SUPPORT ............................
8 PEFZZ 3120-01-103-8752 15434 ST-1244-5 .BEARING,WASHER,THRU ................
9 PEFZZ 5310-01-104-4550 15434 ST-1244-4 .NUT ................................
10 PFFZZ 15434 ST-1244-3 .NUT ................................
11 PEFZZ 5120-01-099-6341 15434 ST-1244-8 .HAMMER,HAND ........................
12 PEFZZ 4910-01-097-6971 15434 3375282 DRIVER VALVE GUIDE ..................
13 PEFFF 3460-00-999-1210 15434 ST-691 MANDREL SET,MACHINE .................
14 PFFZZ 15434 ST-691-1 .MANDREL ............................
15 PFFZZ 15434 ST-691-2 .BLOCK ..............................
16 PFFZZ 15434 ST691-3 .MANDREL ............................
17 PEFZZ 4910-01-097-6986 15434 ST-658 MANDREL WATER PUMP ..................
18 PEFZZ 5120-01-156-4183 15434 3376326 PULLER,MECHANICAL PULLEY
INSTALLATION ........................
19 PEFZZ 4910-01-097-6977 15434 ST-386-2 .ARBOR ..............................
20 PEFZZ 5310-01-097-6978 15434 ST-386-3 .NUT,PLAIN,HEXAGON ..................
21 PEHZZ 4910-01-097-6984 15434 ST-386-11 .BALL THRUST BEARING ................
22 PEFZZ 4910-01-097-6979 15434 ST-386-5 .SPACER .............................
23 PEFZZ 4910-01-097-6985 15434 3375205 .ADAPTER ............................
24 PEFZZ 4910-01-097-6983 15434 ST-386-10 .ADAPTER ............................
25 PEFZZ 4910-01-097-6982 15434 ST-386-9 .ADAPTER ............................
26 PEFZZ 4910-01-097-6981 15434 ST-386-8 .ADAPTER ............................
27 PEFZZ 4910-01-097-6980 15434 ST-386-6 .ADAPTER ............................
28 PEFZZ 4910-00-150-5797 15434 ST-633 HEAD,GUIDE,SPACER ...................
END OF FIGURE
39-1/BLANK
PDF page 624
PDF page 625
PDF page 626

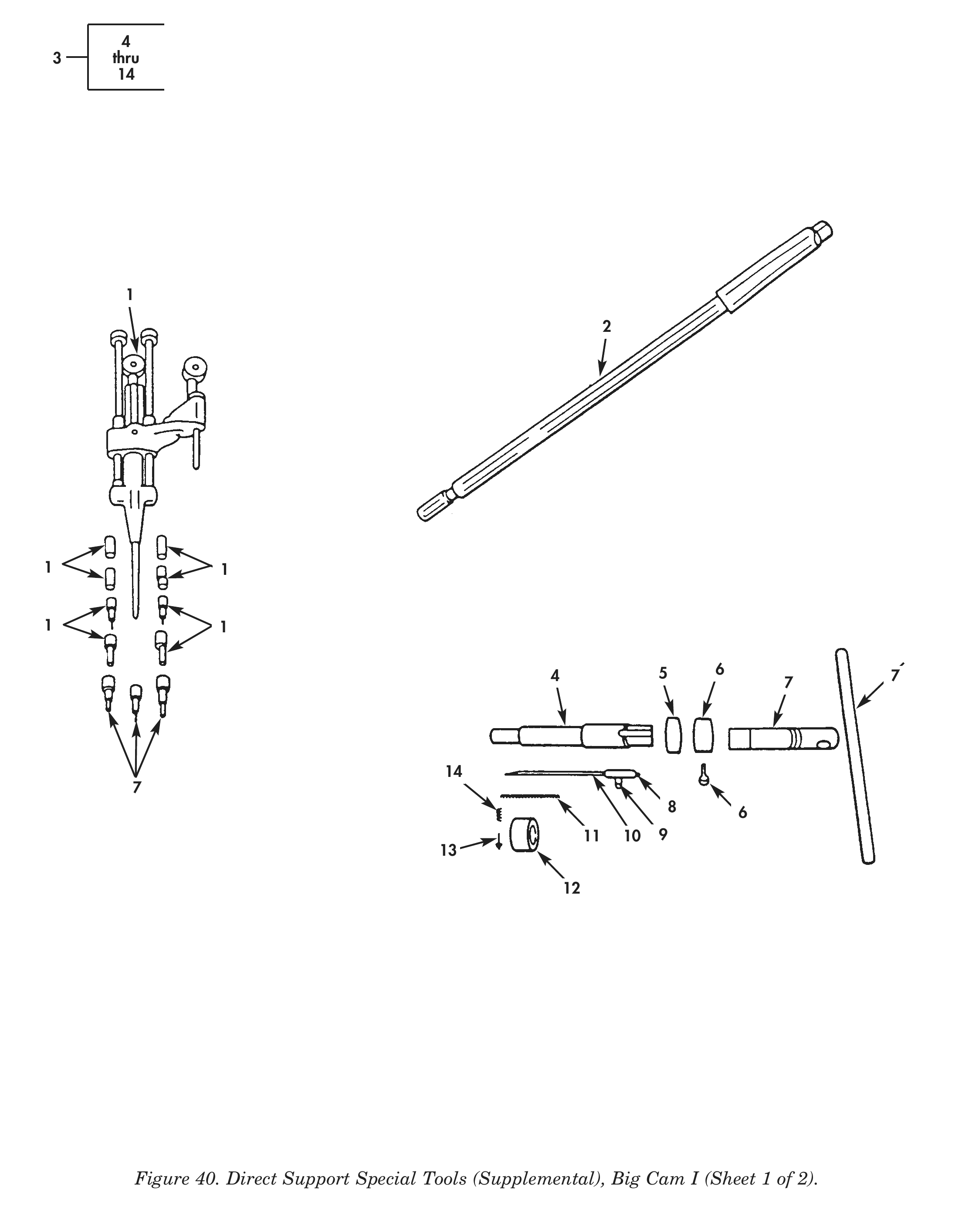

TM page 40-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS

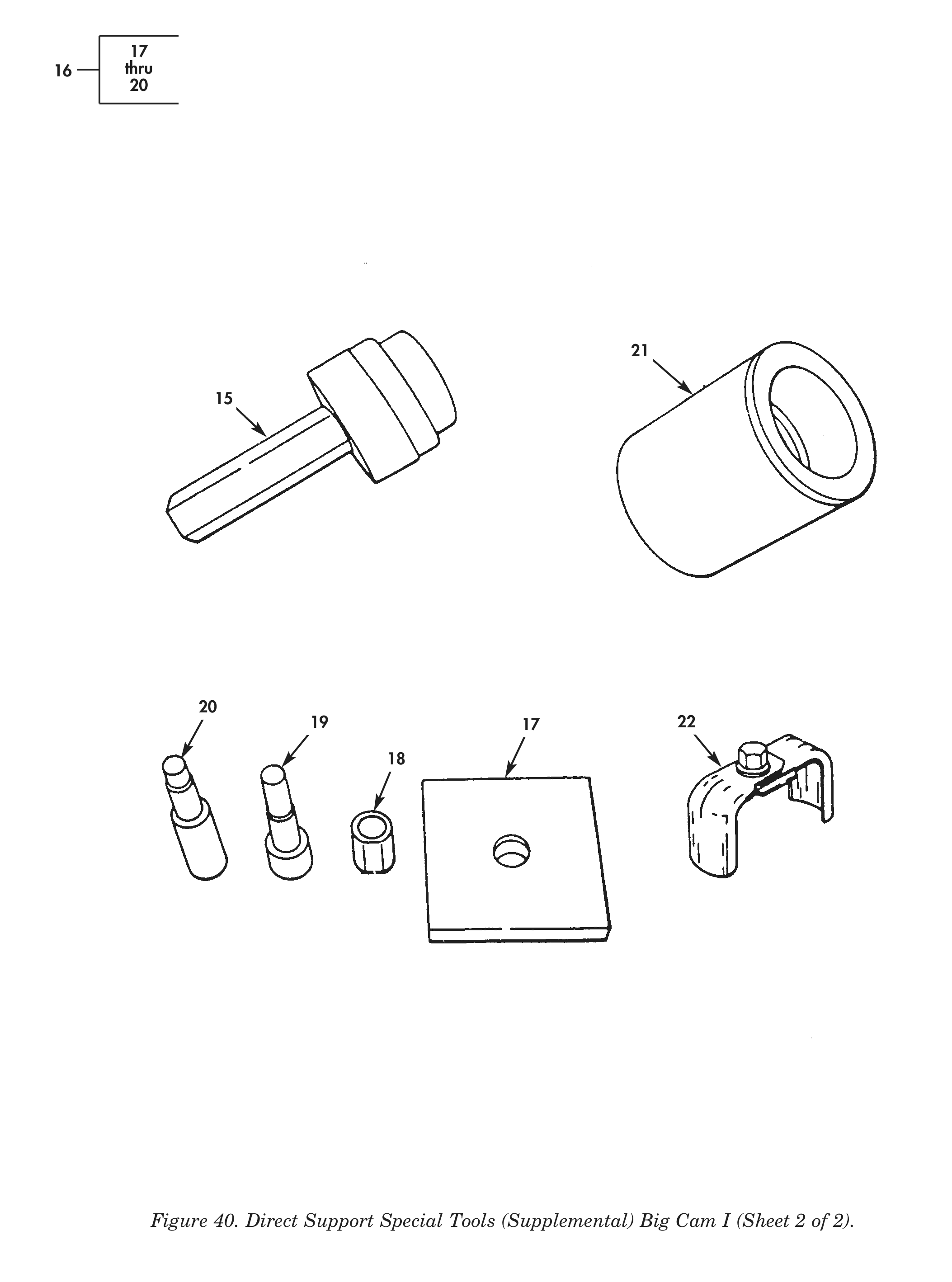

FIG. 40 DIRECT SUPPORT SPECIAL TOOLS
(SUPPLEMENTAL) BIG CAM I
1 PEFZZ 15434 ST593 INDICATOR,ENGINE TI .................
2 PFFZZ 5110-00-980-7347 0B8S3 3376464 REAMER,HAND .........................
3 PEFZZ 5120-00-178-0948 15434 ST-1100 TOOL,GROOVING .......................
4 PEFZZ 4910-01-097-6964 15434 ST-1100-10 .BODY ...............................
5 PEFZZ 5310-01-097-6961 15434 ST-1100-7 .NUT,PLAIN,KNURLED ..................
6 XAFZZ 15434 ST-1100-5 .NUT,PLAIN,KNURLED ..................
7 XAFZZ 15434 ST-1100-1 .NUT,PLAIN,KNURLED ..................
8 PEFZZ 4910-01-097-6962 15434 ST-1100-8 .SLEEVE ROD .........................
9 PEFZZ 4910-01-097-6960 15434 ST-1100-6 .CAPS CREW ..........................
10 PEFZZ 4910-01-097-6965 15434 ST-1100-11 .ROD TOOL ADJUSTING .................
11 PEFZZ 4910-01-097-6963 15434 ST-1100-9 .SPRING ROD .........................
12 PEFZZ 4910-01-097-6968 15434 ST-1100-14 .CAP TOOL SETTING ...................
13 PEFZZ 15434 ST-1100-13 .HONING UNIT,CYLINDR ................
14 PEFZA 4910-01-097-6966 15434 ST-1100-12 .SPRING TOOL ........................
15 PEFZZ 4910-01-097-6976 15434 ST-1218 MANDREL O RING ......................
16 PEFZZ 5180-00-916-1813 15434 ST-249 MANDREL-BLOCK,CAM F .................
17 XAFZZ 15434 ST-249-4 .BLOCK ..............................
18 PEFZZ 5120-01-106-9174 15434 ST-249-3 .SLEEVE,MANDREL .....................
19 PEFZZ 5120-01-097-3204 15434 ST-249-2 .MANDREL ............................
20 PEFZZ 5120-01-106-9173 15434 ST-249-1 .MANDREL ............................
21 PEFZZ 5120-00-159-8916 15434 ST-659 INSERTER,SEAL .......................
22 PEFZZ 93389 2304 REMOVAL TOOL,OIL FI .................
KIT ADFFF 5180-01-071-0707 19207 5704993 TOOL KIT,GENERAL ME .................
END OF FIGURE
PDF page 628
TM page 41-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

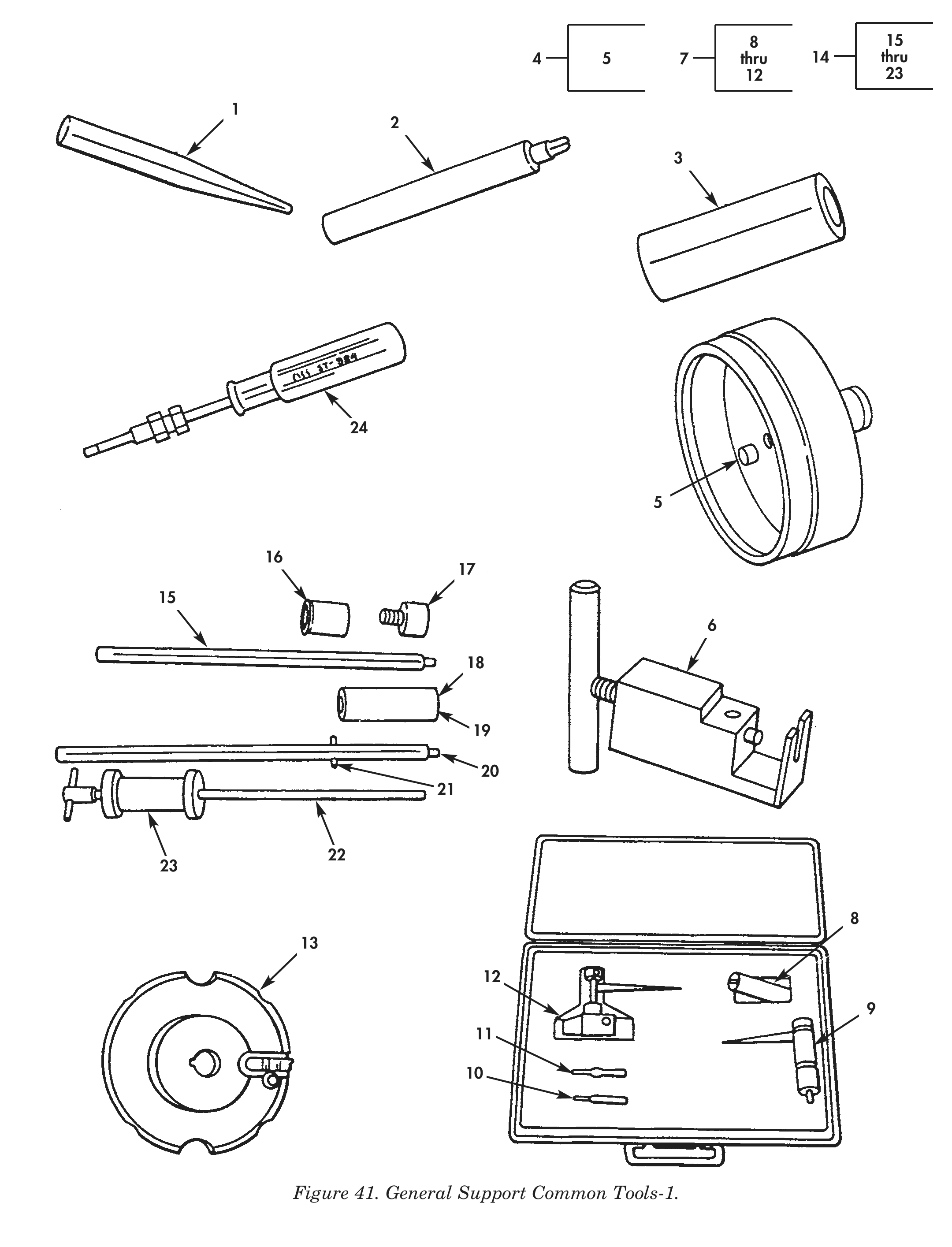

GROUP 2604 SPECIAL TOOLS
FIG. 41 GENERAL SUPPORT SPECIAL
TOOLS-1
1 PEHZZ 5120-00-999-1505 15434 ST-835 INSERTER,PREFORMED .................
2 PEHZZ 4910-00-150-5801 15434 ST-853 DRIVER,GOVERNOR,CYL ................
3 PEHZZ 5120-00-896-8087 0B8S3 ST-1032 INSERTER,SEAL ......................
4 PEFZZ 5120-00-150-5810 0B8S3 3824211 INSERTER,SEAL ......................
5 PEHZZ 4910-01-097-6915 15434 ST-997-6 .PINS ..............................
6 PEHZZ 4910-01-118-3747 15434 3375204 THROTTLE SHAFT BALL ................
7 PEHZZ 5180-01-102-8418 0B8S3 3823114 TOOL KIT,FUEL PUMP .................
8 PEHZZ 5305-01-097-6921 15434 ST-1259-6 .SCREW,CAP,HEXAGON H ...............
9 PEHZZ 4910-01-097-6940 15434 3375140 .TOOL AFC NO AIR ADJ ...............
10 PEHZZ 4910-01-097-6941 15434 3375146 .INSTALLING TOOL ...................
11 XAHZZ 15434 3375147 .FORMING TOOL ......................
12 PEHZA 4910-01-097-6939 15434 3375137 .TOOL AFC ADJUSTING ................
13 PEHZZ 15434 ST1065 HOLDER,TOOL ........................
14 PEHHZ 59770 EST1228 MANDREL,CAMSHAFT BU ................
15 PEHZZ 4910-01-098-1917 15434 ST-1228-3 .MANDREL SHANK BUSHI ...............
16 PEHZZ 4910-01-100-6191 15434 ST-1228-9 .DRIVER ............................
17 PEHZA 4910-01-097-6910 15434 ST-1228-13 .PULLEY ASSEMBLY BUS ...............
18 PEHZA 4910-01-098-1919 15434 ST-1228-5 .GUIDE BUSHING DRIVE ...............
19 PEHZZ 4910-01-097-6912 15434 3375154 .GUIDE .............................
20 PEHZA 4910-01-098-1918 15434 ST-1228-4 .SHAFT ASSEMBLY ....................
21 PEHZZ 4910-01-097-6911 15434 ST-1228-14 .ROLL PIN ..........................
22 PEHZZ 4910-01-098-1916 15434 ST-1228-2 .ROD BUSHING DRIVER ................
23 PEHZZ 4910-01-098-1915 15434 ST-1228-1 .HAMMER SLIDE ......................
24 PEHZZ 4910-00-150-5805 34623 MA326-21373 ADJUSTING TOOL .....................
END OF FIGURE
PDF page 630
TM page 42-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS

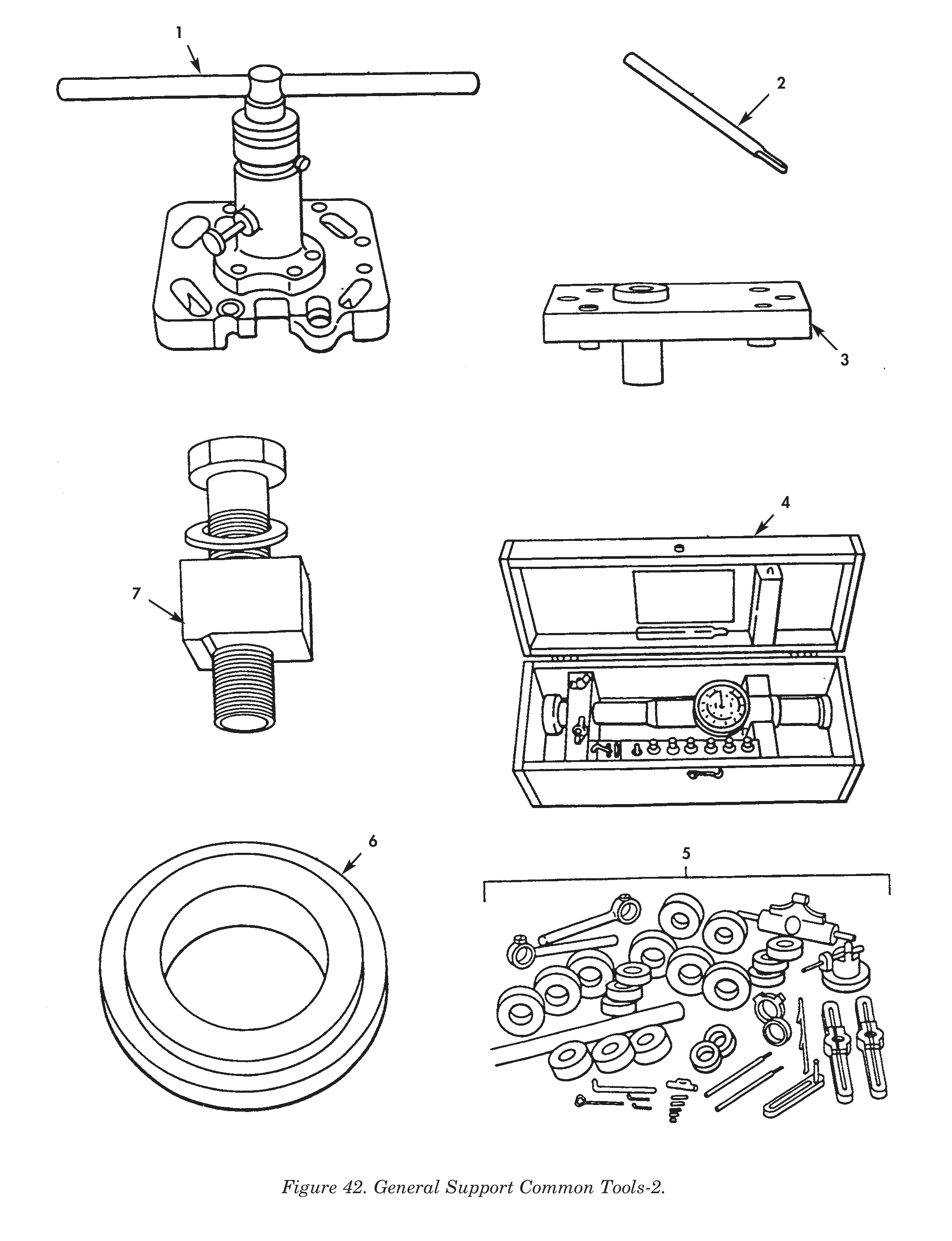

FIG. 42 GENERAL SUPPORT SPECIAL
TOOLS-2
1 PEHZZ 5120-00-150-7488 0B8S3 3376684 COUNTERBORE TOOL,CY .................
2 PEHZZ 5120-01-120-5760 15434 ST-1059-17 TOOL BIT,COUNTER ....................
3 PEHZZ 5110-00-981-3107 15434 3376903 REAMING FIXTURE,SHA .................
4 PEHZZ 6625-01-232-5469 15434 3376619 PARTS KIT,GAGE TEST .................
5 PEHZZ 5220-00-795-3079 15434 ST1177 GAGE,PROFILE ........................
6 PEHZZ 5220-01-168-6878 15434 ST-903 GAGE,RING,PLAIN .....................
7 PEHZZ 15434 3376669 CLAMP,CYLINDER LINE .................
END OF FIGURE
PDF page 632
TM page 43-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

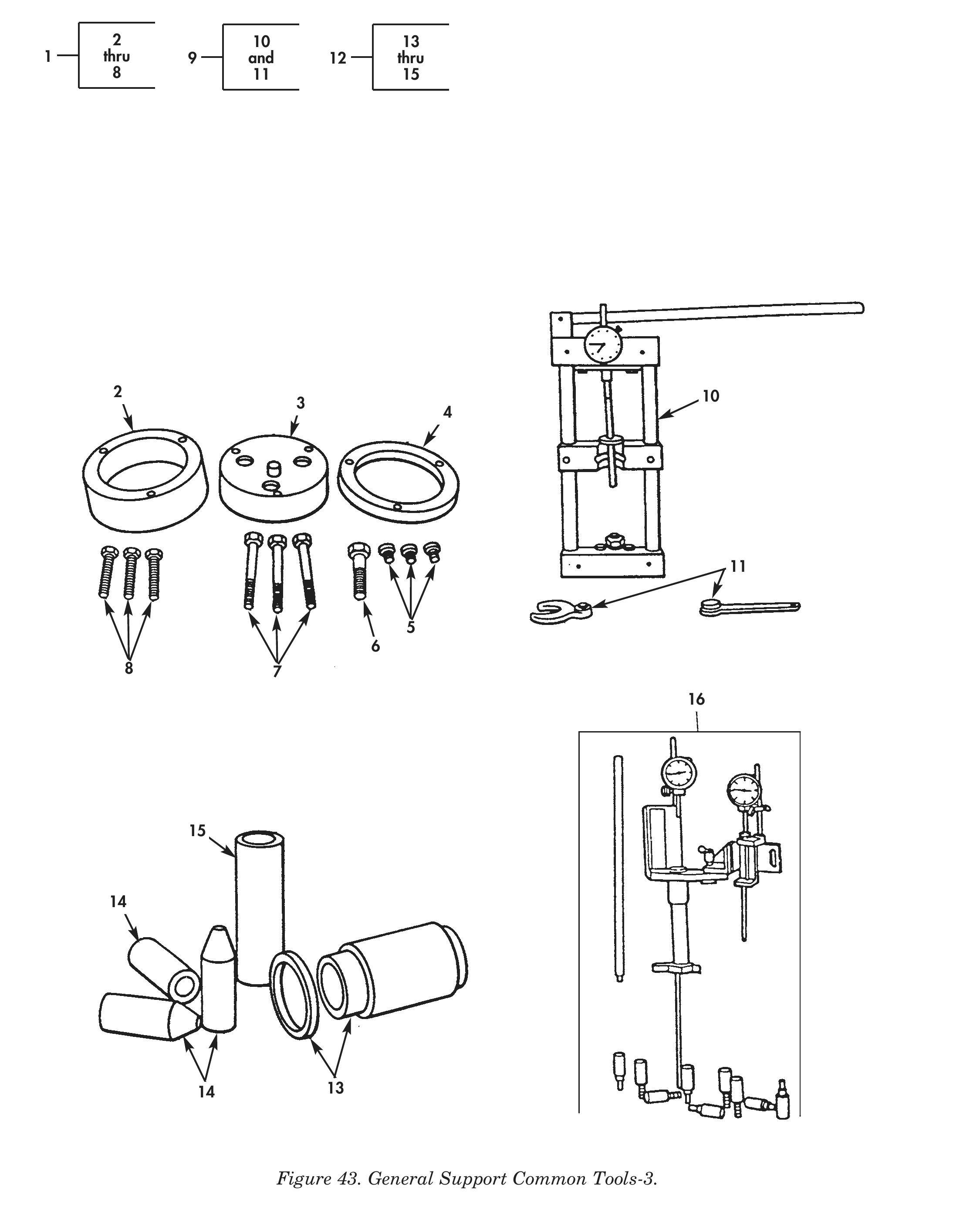

GROUP 2604 SPECIAL TOOLS
FIG. 43 GENERAL SUPPORT SPECIAL
TOOLS-3
1 PEHHH 4910-01-106-0492 15434 ST-1259 PULLER-INSTALLER OIL SEAL ..........
2 PEHZZ 4910-01-097-6919 15434 ST-1259-4 .TOOL SPACER RING OIL SEAL .........
3 PEHZZ 4910-01-097-6916 15434 ST-1259-1 .PLATE TOP OIL SEAL ................
4 PEHZA 4910-01-097-6917 15434 ST-1259-2 .TOOL SPACER RING OIL SEAL .........
5 PEHZZ 5305-01-097-6918 15434 ST-1259-3 .SETSCREW OIL SEAL .................
6 PEHZZ 5305-01-098-1913 15434 ST-1259-7 .SCREW,CAP,HEXAGON H OIL SEAL ......
7 PEHZZ 5305-01-097-6920 15434 ST-1259-5 .SETSCREW OIL SEAL .................
8 PEHZZ 5305-01-097-6921 15434 ST-1259-6 .SCREW,CAP,HEXAGON H OIL SEAL ......
9 PEHZZ 4910-01-097-6926 15434 3822696 FIXTORE TOP STOP TOP STOP INJECTOR .
10 PEHZZ 4910-01-097-6927 15434 3375165 .TOOL ADJUSTING TOP STOP INJECTOR ..
11 PEHZZ 4910-01-097-6928 15434 3375166 .WRENCH CROWSFOOT TOP STOP INJECTOR
12 PEHZZ 5180-01-074-0019 0B8S3 3822472 TOOL KIT,FUEL PUMP FRONT COVER AND
MAIN SHAFT ASSEMBLY .................
13 PEHZZ 4910-01-097-6936 15434 3375172 .INSTALLING TOOL FRONT COVER AND
MAIN SHAFT ASSEMBLY .................
14 PFHZZ 4910-01-097-6937 15434 3375173 .DRIVER MAIN SHAFT FRONT COVER AND
MAIN SHAFT ASSEMBLY .................
15 PEHZZ 4910-01-097-6938 15434 3375174 .DRIVER FRONT COVER FRONT COVER AND
MAIN SHAFT ASSEMBLY .................
16 PEHZZ 15434 3824942 TESTER,INTERNAL COM INJECTION
TIMING ..............................
KIT ADHHH 5180-01-141-9274 19207 5704991 TOOL KIT,GENERAL ME .................
END OF FIGURE
PDF page 634
TM page 44-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS

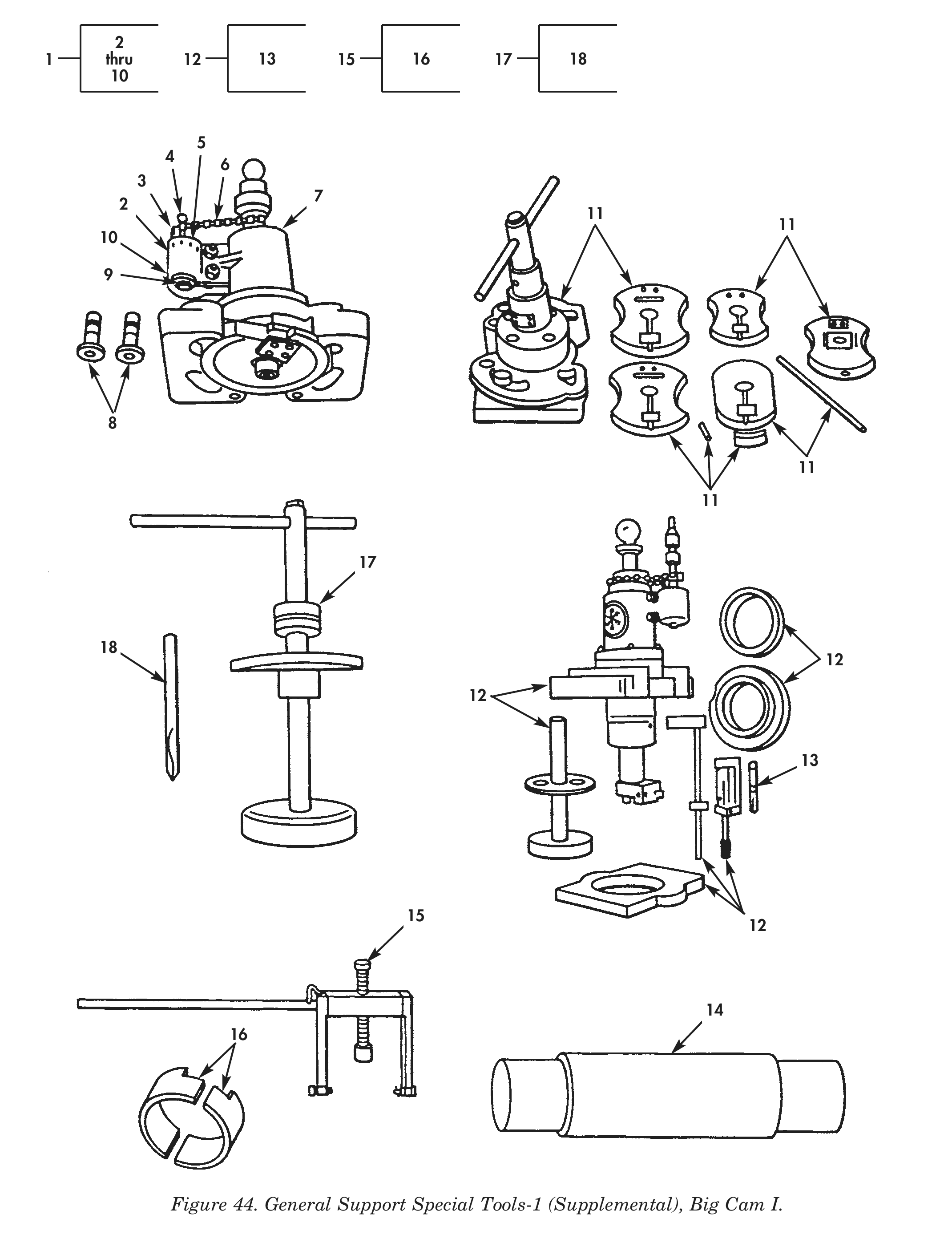

FIG. 44 GENERAL SUPPORT SPECIAL
TOOLS-1 (SUPPLEMENTAL) BIG CAM I
1 PEHHH 4910-01-085-1011 15434 ST-1168 BORING MACHINE,ENGI COUNTER
BORE,GENERAL SUPPORT SPECIAL TOOLS
2 PEHZZ 3120-01-085-0762 15434 ST-1168-4 .BEARING,DRIVE ......................
3 PEHZZ 5305-01-084-4596 15434 ST-1168-6 .SETSCREW ...........................
4 PEHZZ 4910-01-085-0763 15434 ST-1168-3 .SHAFT,CHAIN DRIVE ..................
5 PAHZZ 3020-01-085-0761 15434 ST-1168-5 .SPROCKET WHEEL SEGM ................
6 PAHZZ 3020-01-084-7007 15434 ST-1168-7 .CHAIN,ROLLER .......................
7 PEHZZ 3020-01-086-8269 15434 ST-1168-10 .SPROCKET,DRIVEN ....................
8 PEHZZ 4910-01-098-1912 15434 ST-1168-19 .TOOL BIT ...........................
9 PEHZZ 4910-01-086-8268 15434 ST-1168-8 .SNAP RING,SHAFT ....................
10 PAHZZ 4910-01-088-7904 15434 ST-1168-9 .SNAP RING,BEARING ..................
11 PEHZZ 5120-00-065-1031 15434 ST-544 PULLER,MECHANICAL ...................
12 PEHZZ 4910-01-085-0765 15434 3376904 BORING TOOL,CYLINDE .................
13 PEHZZ 5133-01-084-6008 15434 ST-1287-10 .TOOL BIT ...........................
14 PEHZZ 4910-01-097-6914 15434 ST-1158 BUSHING MANDREL .....................
15 PEHZZ 5120-01-120-5759 15434 3375834 GEAR PULLER ASSEMBL .................
16 PEHZZ 4910-01-097-6909 15434 3375839 .PULLER JAW .........................
17 PEHZZ 4910-01-085-0766 15434 ST-1318 CHAMFER TOOL,LOWER ..................
18 PEHZZ 5133-01-084-6009 15434 ST-1318-23 .BIT,LOWER LINER ....................
END OF FIGURE
PDF page 636

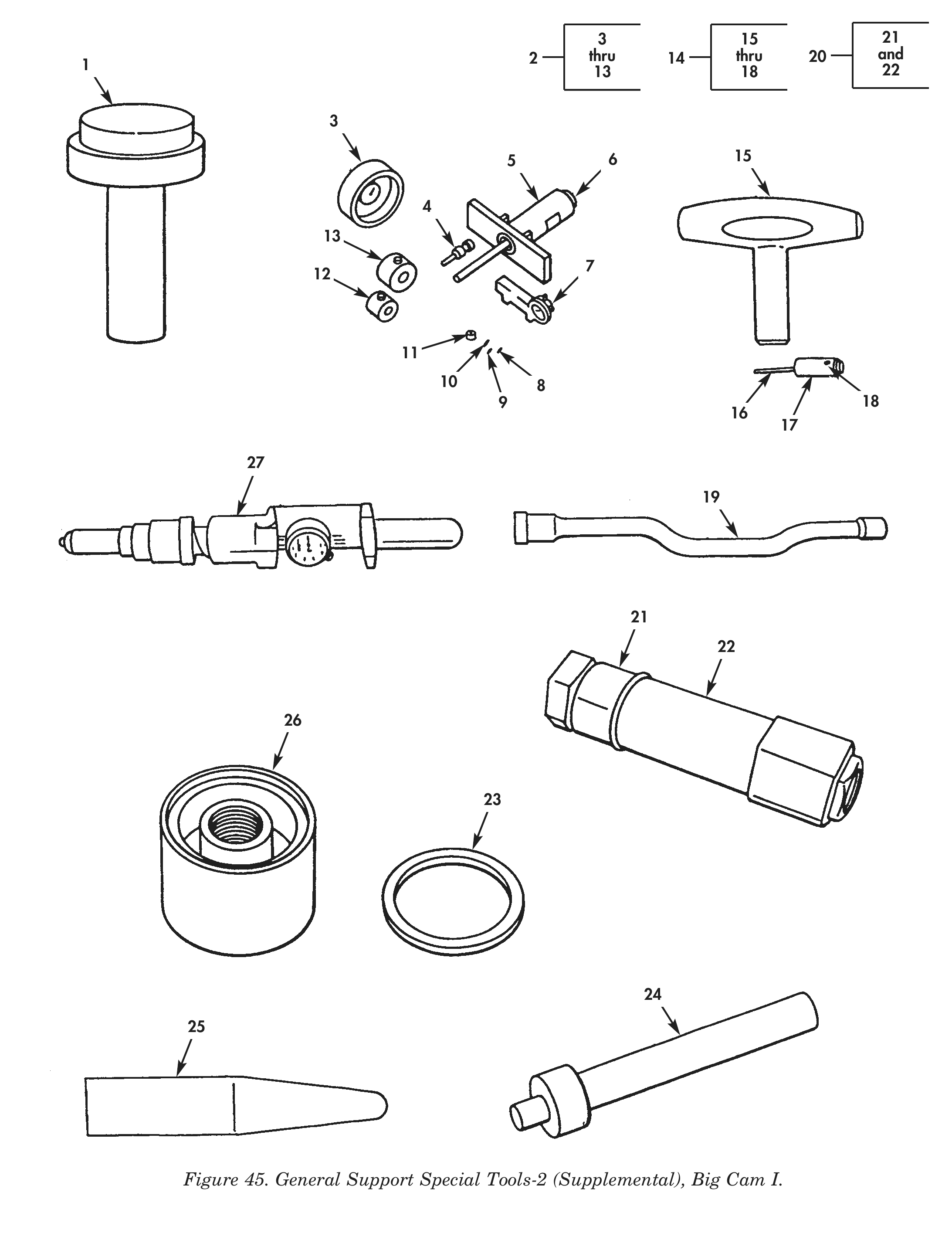

TM page 45-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS
FIG. 45 GENERAL SUPPORT SPECIAL
TOOLS-2 (SUPPLEMENTAL) BIG CAM I
1 PEHZZ 4910-01-105-9165 15434 3375153 DRIVER ..............................
2 PEHHH 4910-01-085-7824 34623 MA326 21 180 BORING TOOL,BUSHING .................
3 PAHZZ 4910-01-085-0751 15434 3375223 .GUIDE,BUSHING BORIN ................
4 PEHZZ 4910-01-084-6979 15434 3375229 .DRIVE ADAPTER,BORTO ................
5 PEHZZ 4930-01-085-3728 15434 3375220 .HOUSING,BORING TOOL ................
6 PEHZZ 5355-01-097-7072 15434 3375228 .KNOB ...............................
7 PEHZZ 15434 3375227 .DIAL,INDICATOR .....................
8 PEHZZ 15434 3375226 .BIT,BORING TOOL,BUS ................
9 PAHZZ 4910-01-084-7222 15434 3375225 .CUTTER BIT,BORING M ................
10 PAHZZ 4910-01-084-7221 15434 3375207 .CUTTER BIT,BORING M ................
11 PEHZZ 5355-01-084-5323 15434 3375224 .KNOB ...............................
12 PEHZZ 4910-01-084-6977 15434 3375221 .GUIDE,BUSHING BORIN ................
13 PEHZZ 4910-01-084-6978 15434 3375222 .GUIDE,BUSHING ......................
14 PEHZZ 5120-01-120-3681 15434 3376177 TORQUE WRENCH,INJEC .................
15 PEHZZ 5120-01-072-2955 15434 ST-1090 .WRENCH,TORQUE ......................
16 PEHZZ 5305-01-097-6924 15434 ST-1090-4 .SET SCREW ..........................
17 XAHZZ 15434 3376197 .SCREWDRIVER ........................
18 PEHZZ 4910-01-097-6923 15434 ST-1090-3 .WRENCH ALLEN .......................
19 PEHZZ 4910-01-097-6925 15434 ST-1145 TORQUING TOOL .......................
20 PEHHH 5120-01-097-6932 15434 ST-1326 PULLER SET,MECHANIC .................
21 PEHZA 4910-01-097-6934 15434 ST-1326-2 .COLLAR .............................
22 PEHZZ 4910-01-097-6933 15434 ST-1326-1 .COLLET .............................
23 PEHZZ 5330-01-107-1841 15434 3375015 GASKET ..............................
24 PEHZZ 4910-01-097-6944 15434 3375230 INSTALLING TOOL .....................
25 PEHZZ 15434 ST-422 INSERTER,PREFORMED ..................
26 PEHZA 4910-01-097-6935 15434 3375014 ADAPTER PLATE FUEL ..................
27 PEHZZ 4910-01-097-6931 15434 ST-1231 BLOCK WEIGHT ........................
END OF FIGURE
PDF page 638
TM page 46-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

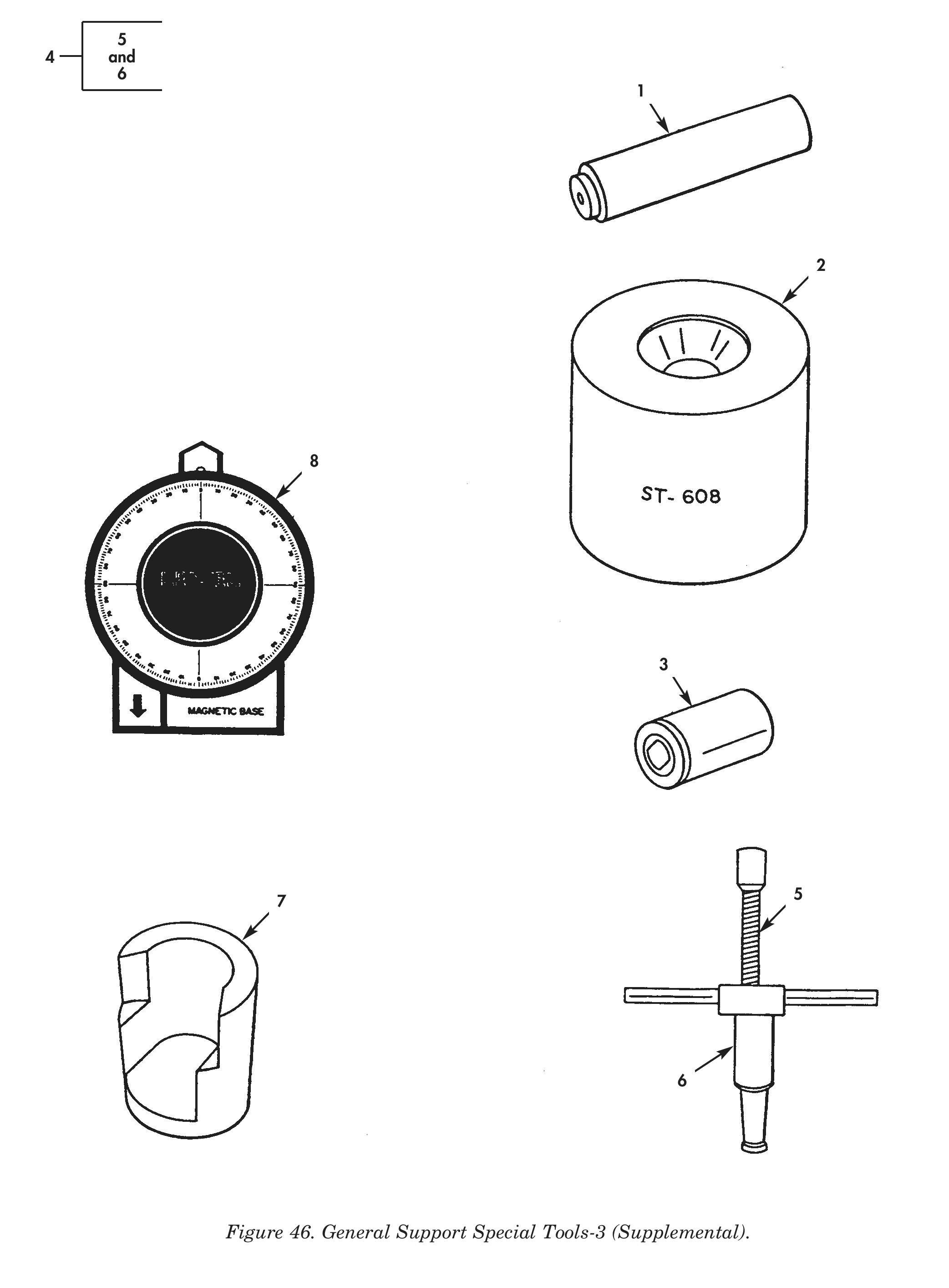

GROUP 2604 SPECIAL TOOLS
FIG. 46 GENERAL SUPPORT SPECIAL
TOOLS-3 (SUPPLEMENTAL)
1 PEHZZ 4910-01-097-6945 15434 3375271 MANDREL .............................
2 PEHZZ 4910-01-086-9766 15434 ST-608 TURBO SUPPORT BLOCK .................
3 XDHZZ 15434 ST-1095 SOCKET,SOCKET WRENCH ................
4 PEHZZ 5120-00-065-1031 15434 ST-544 PULLER,MECHANICAL ...................
5 XAHZZ 15434 ST-544-2 .SCREW VALVE ........................
6 PEHZZ 5120-01-100-0135 15434 ST-544-1 .REMOVER,BEARING AND ................
7 PEHZZ 5120-00-923-0856 15434 ST-851 HOLDER ..............................
8 PEHZZ 4910-01-074-0020 15434 3375855 TEMPLATE,FUEL PUMP LEVEL AND ANGLE .
KIT ADHHH 5180-01-141-9274 19207 5704991 TOOL KIT,GENERAL ME .................
KIT ADHHH 5180-01-069-6998 19207 5704994 TOOL KIT,GENERAL ME .................
END OF FIGURE
PDF page 640
TM page 47-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS

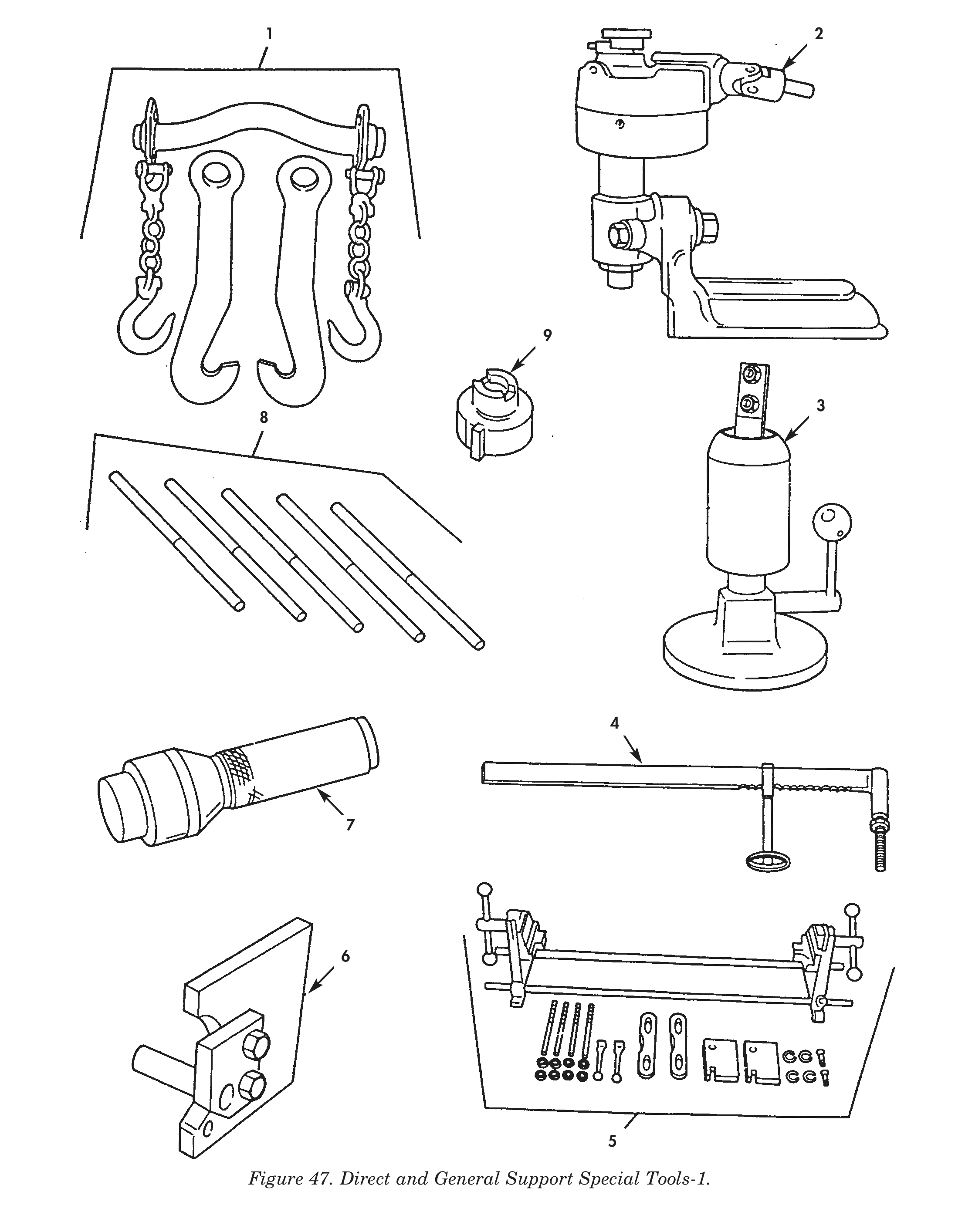

FIG. 47 DIRECT AND GENERAL SUPPORT
SPECIAL TOOLS-1
1 PEFZZ 2815-00-362-2042 15434 ST-125 FIXTURE ENGINE LIFTING .............
2 PEFZZ 4910-00-345-3708 15434 ST-257 INSERT KIT,VALVE SE VALVE SEAT
INSERT ..............................
3 PEFAA OB8S3 ST-448 COMPRESSOR,VALVE SP .................
4 PEFZZ 4920-00-711-9307 15434 ST583 FIXTURE,HOLDING,CYL .................
5 PEHZZ 4910-01-150-9713 15434 3375455 BORING MACHINE,ENGI CYLINDER BLOCK
COUNTERBORE .........................
6 PEFZZ 4910-01-159-8701 15434 ST-749 PLATE,MOUNTING,AIR AIR COMPRESSOR
MOUNTING ............................
7 PEFZZ 5120-01-164-3265 0B8S3 ST-1105 INSERTER AND REMOVE AIR COMPRESSOR
BUSHING .............................
8 PEFZZ 3460-00-999-1173 15434 ST-663 ARBOR SET,VALVE GUI .................
9 PEFZZ 4910-00-999-1208 15434 ST662 CUTTER SET,COUNTERB VALVE SEAT
INSERT ..............................
END OF FIGURE
PDF page 642
TM page 48-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

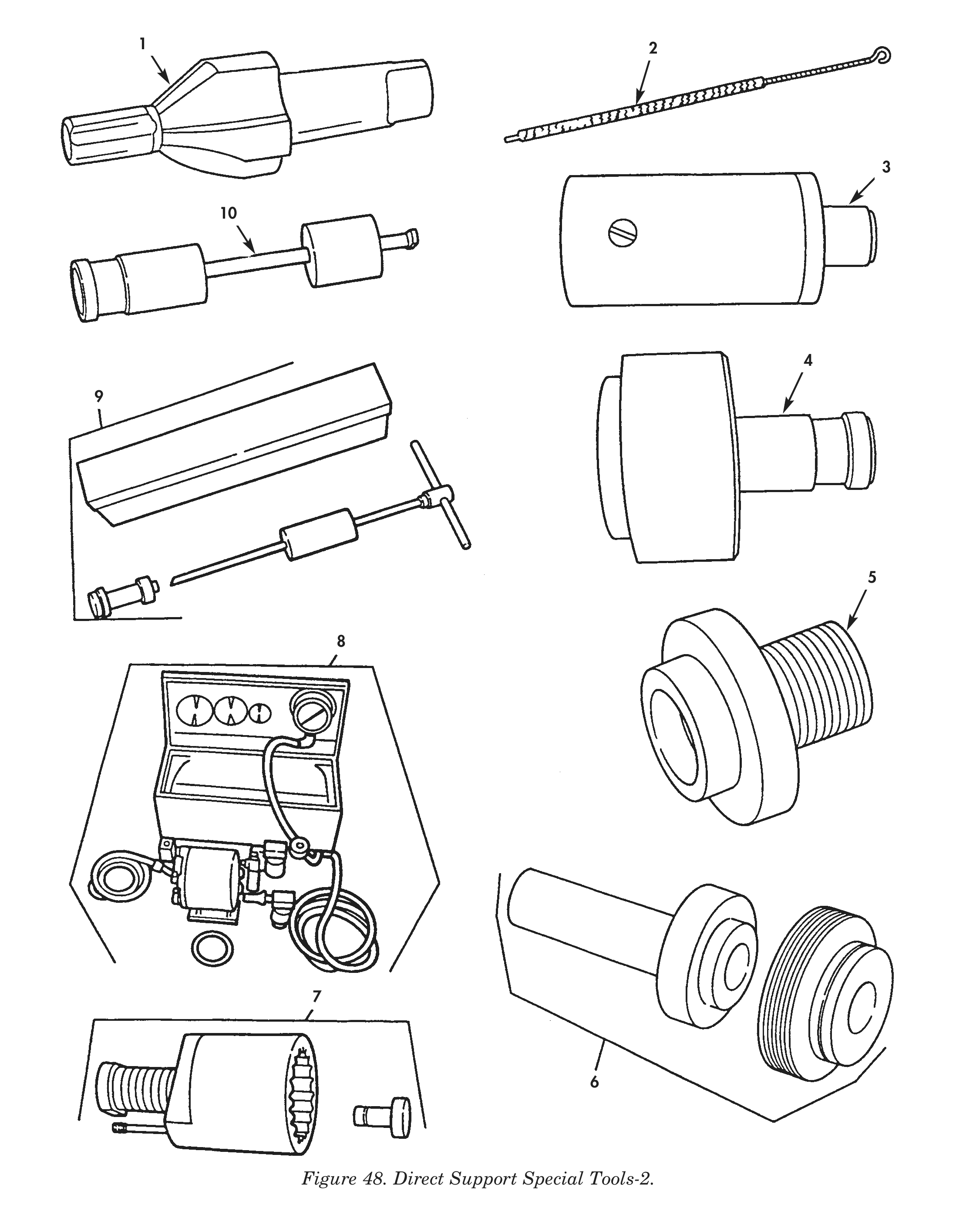

GROUP 2604 SPECIAL TOOLS
FIG. 48 DIRECT SUPPORT SPECIAL
TOOLS-2
1 PEFZA 4910-00-925-0755 15434 ST824 CUTTER BIT,BORING M INJECTOR SEAT
CUTTING .............................
2 PEFZZ 7920-00-168-3244 0B8S3 ST-876 BRUSH,FUEL PASSAGE FUEL PASSAGE
CLEANING ............................
3 PEFAA 4910-00-150-5843 15434 ST-1122 DRIVER,VALVE,INSERT VALVE SEAT
INSERT STAKING TOOL .................
4 PEFZZ 4910-00-150-5844 15434 ST-1124 DRIVER,ASSEMBLY,INS VALVE SEAT
INSERT STAKING TOOL .................
5 PEFZZ 4910-01-161-2115 15434 ST-1173 MANDREL,SEAL ........................
6 PEFZZ 5120-01-160-8867 0B8S3 ST-1191 INSERTER,SEAL .......................
7 PEFZZ 5120-01-128-2678 0B8S3 3376663 PULLER,COUPLING .....................
8 PEFZZ 4910-01-128-2691 15434 3824277 TESTER,VALVE VAC VALVE VACUUM ......
9 PEFZZ 5120-01-128-2679 0B8S3 ST-1279 EXTRACTOR,VALVE,SEA VALVE SEAT .....
10 PEFZZ 5120-00-116-7604 0B8S3 3823024 PULLER,INJECTOR .....................
END OF FIGURE
PDF page 644
TM page 49-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

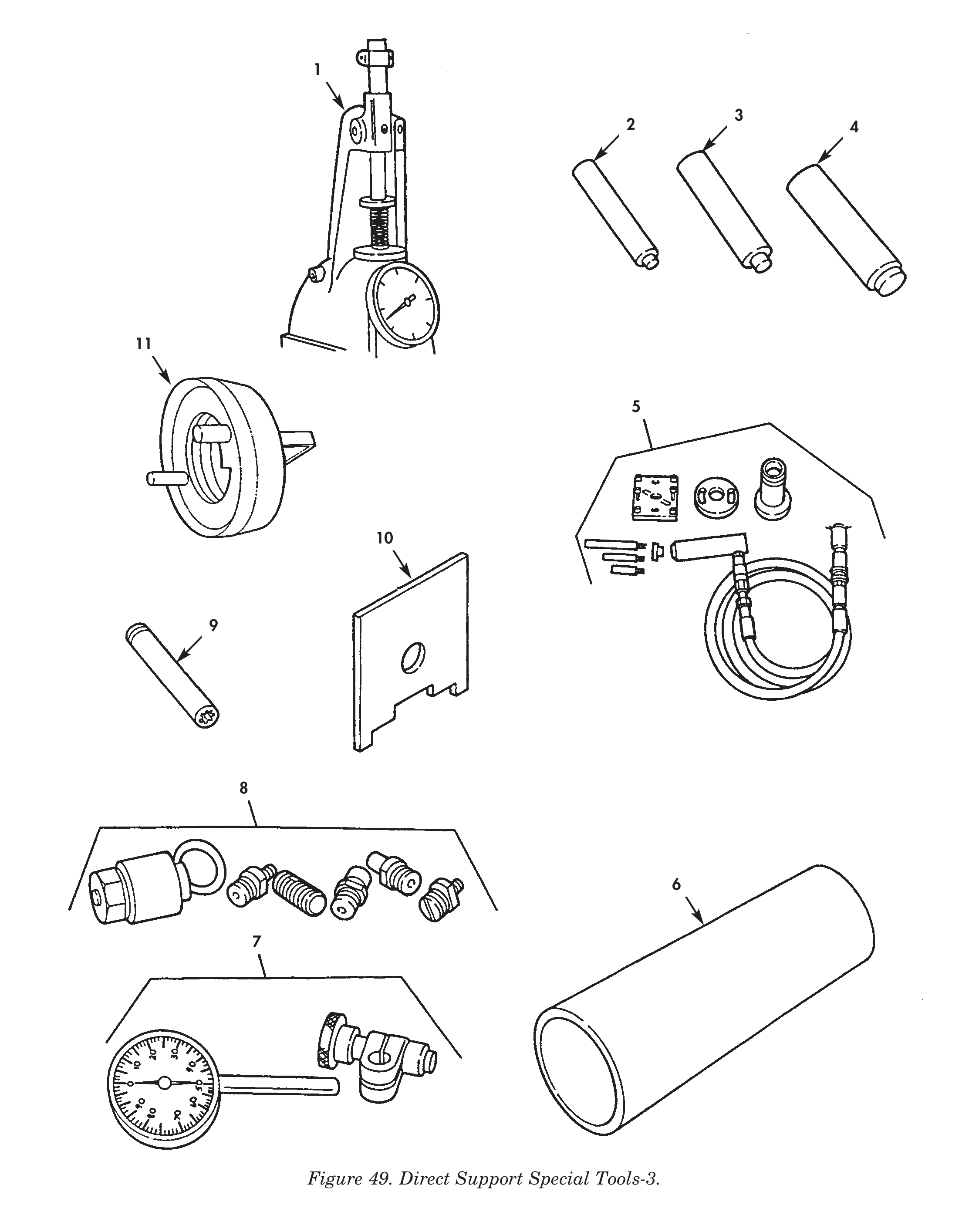

GROUP 2604 SPECIAL TOOLS
FIG. 49 DIRECT SUPPORT SPECIAL
TOOLS-3
1 PEFZZ 4910-01-142-4929 15434 3375182 TESTER VALVE SPRING .................
2 PEFZZ 4910-01-143-2023 15434 3375192 EXPANSION PLUG DRIV 1 1/4 INCH PLUG
3 PEFZZ 4910-01-143-3337 15434 3376816 EXPANSION PLUG DRIV EXPANSION PLUG,
1 INCH PLUG .........................
4 PEFZZ 4910-01-143-3336 15434 3376815 EXPANSION PLUG DRIV EXPANSION PLUG,
3/4 INCH PLUG .......................
5 PEFZZ 5120-01-155-3795 15434 3375257 PULLER,WATER PUMP I .................
6 PEFZZ 5120-01-128-2675 15434 3375448 DRIVER,SEAL,WP ......................
7 PEFZZ 5210-01-157-2291 0B8S3 3376050 INDICATOR,DIAL ......................
8 PEFZZ 5120-01-156-4183 15434 3376326 PULLER,MECHANICAL ...................
9 PEFZZ 55719 SINL-200 SOCKET,SOCKET WRENC 5/8 INCH X 1/2
DRIVE ...............................
10 PEFZZ 5120-01-163-1349 75078 011494 SOCKET,SOCKET WRENC SOLENOID VALVE .
11 PEFZZ 4910-01-165-4541 15434 3375151 EXPANDER,OIL SEAL ...................
END OF FIGURE
PDF page 646
TM page 50-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

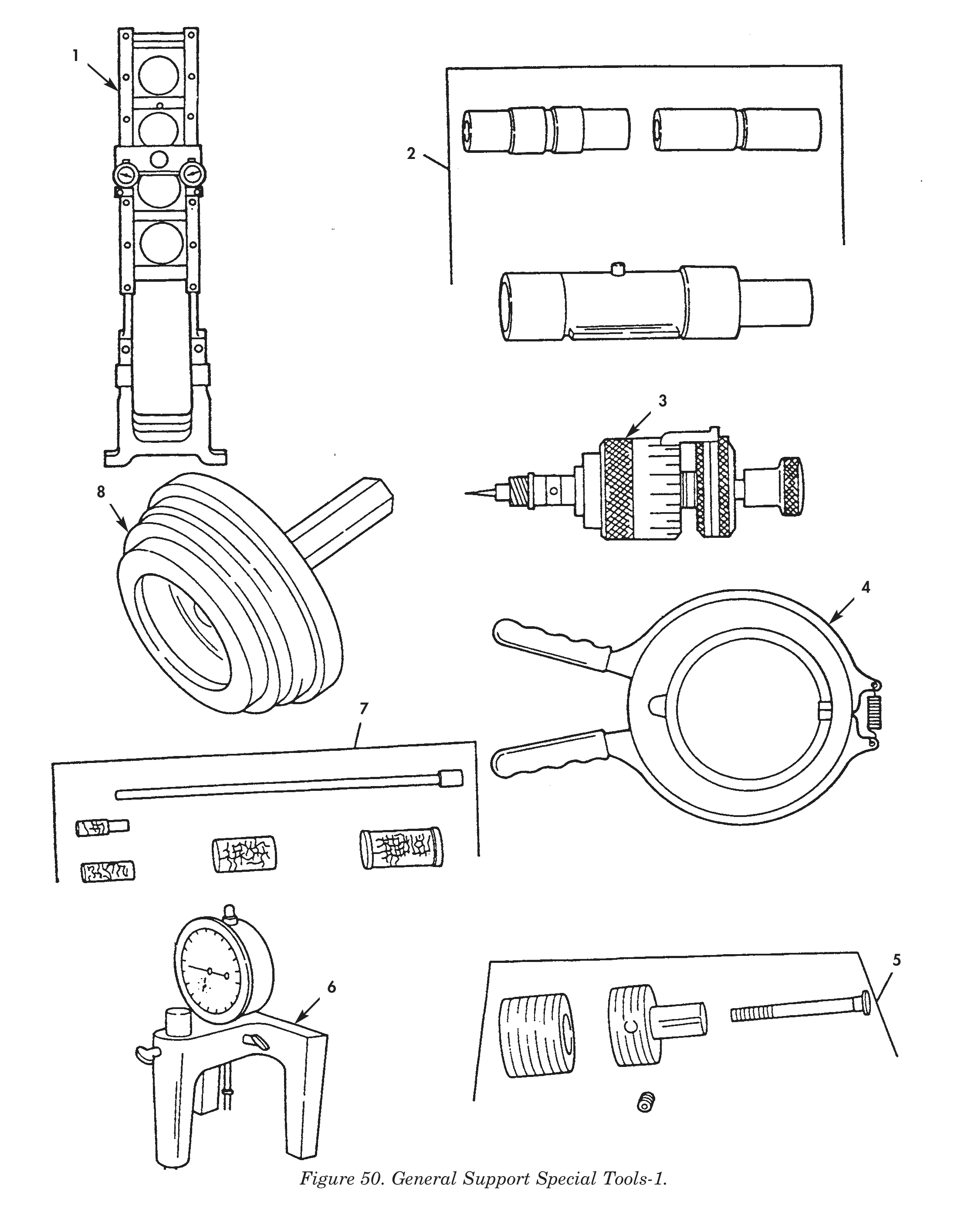

GROUP 2604 SPECIAL TOOLS
FIG. 50 GENERAL SUPPORT SPECIAL
TOOLS-1
1 PEHZZ 4910-00-977-7507 15434 ST-561 FIXTURE ASSEMBLY,CH CONNECTING ROD
CHECKING ............................
2 PEHZZ 4910-01-146-7130 15434 ST-563 MANDREL .............................
3 PEHZZ 5120-00-999-1503 0B8S3 3376135 BURNISHER,INJECTOR ..................
4 PEHZZ 5120-00-150-7486 0B8S3 3823871 EXPANDER,PISTON RIN PISTON RING ....
5 PEHZZ 4910-01-141-8388 15434 ST-1241 PLUNGER PROTUSION PLUNGER
PROTRUSION CHECKING .................
6 PEHZZ 4910-00-150-5819 15434 ST-1089 EXTENSION,INJECTOR ..................
7 PEHZZ 4910-00-150-5848 15434 ST-1134 EXTRACTOR,VALVE PIN DOWEL PIN ......
8 PEHZZ 5120-00-999-1206 80244 999-1206 DRIVER,CYLINDER LIN .................
END OF FIGURE
PDF page 648
TM page 51-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS

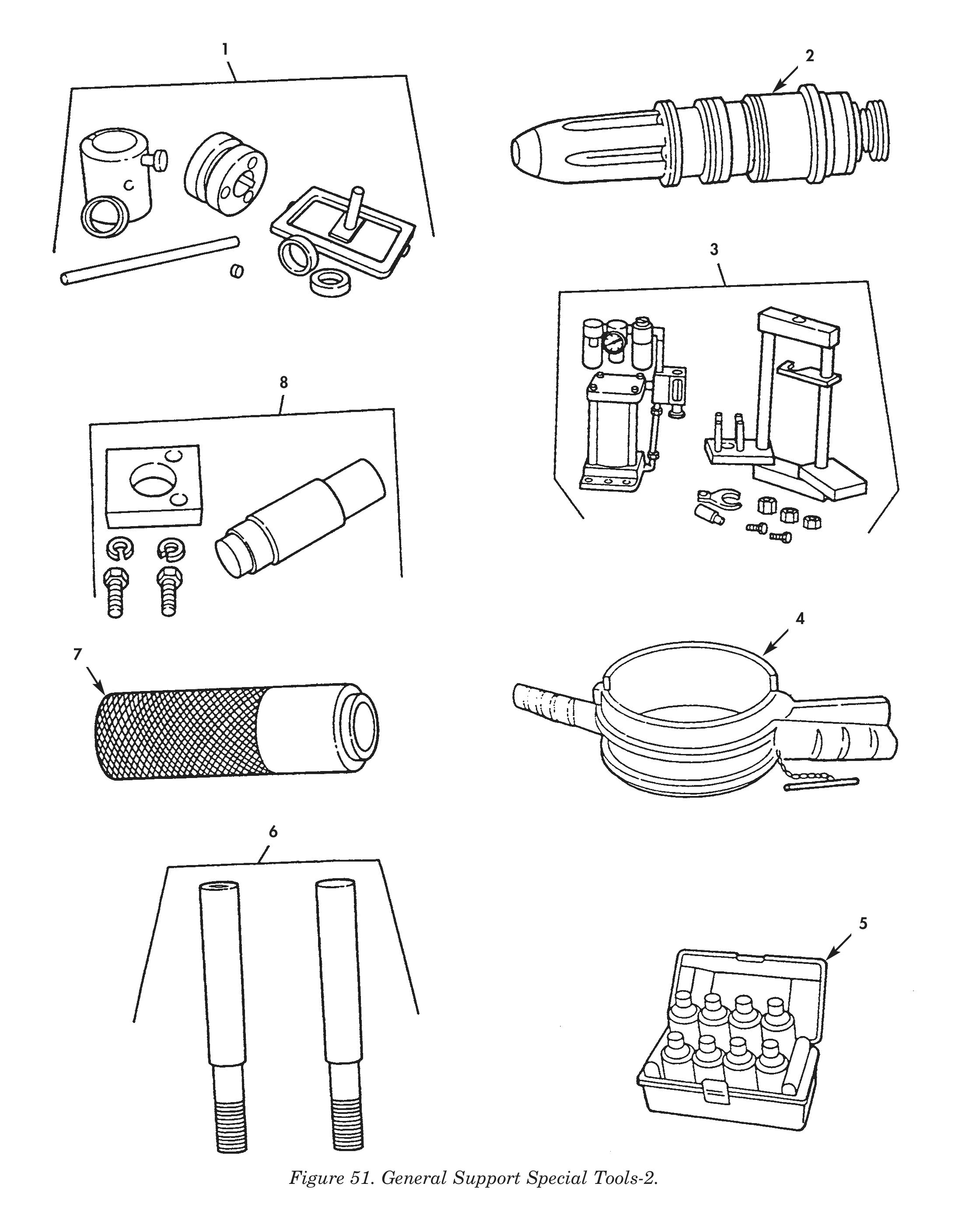

FIG. 51 GENERAL SUPPORT SPECIAL
TOOLS-2
1 PEHZZ 4910-01-147-7896 15434 ST-1261 CONVERSION KIT,INJE .................
2 PEHZZ 4910-01-154-6406 15434 ST-1262 MASTER INJECTOR MASTER "K" .........
3 PEHZZ 4910-01-082-1346 15434 ST-1298 STAND ASSEMBLY,INJE .................
4 PEHZZ 5120-01-128-2758 15434 3375162 COMPRESSOR,PISTON R PISTON RING ....
5 PEHZZ 6635-01-329-2210 15434 3375432 KIT,CRACK DETECTION
6 PEHZZ 4910-01-165-6016 15434 3375601 GUIDE PIN,SPECIAL,C CONNECTING ROD
GUIDE ...............................
7 PEHZZ 4910-01-143-2034 15434 3375959 VALVE DRIVER PRESS PRESSURIZING
VALVE ...............................
8 PEHZZ 4910-01-152-2743 15434 3376011 FIXTURE,VALVE INSTA AFC PRESSURE
VALVE ...............................
END OF FIGURE
PDF page 650
TM page 52-1
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY
GROUP 2604 SPECIAL TOOLS

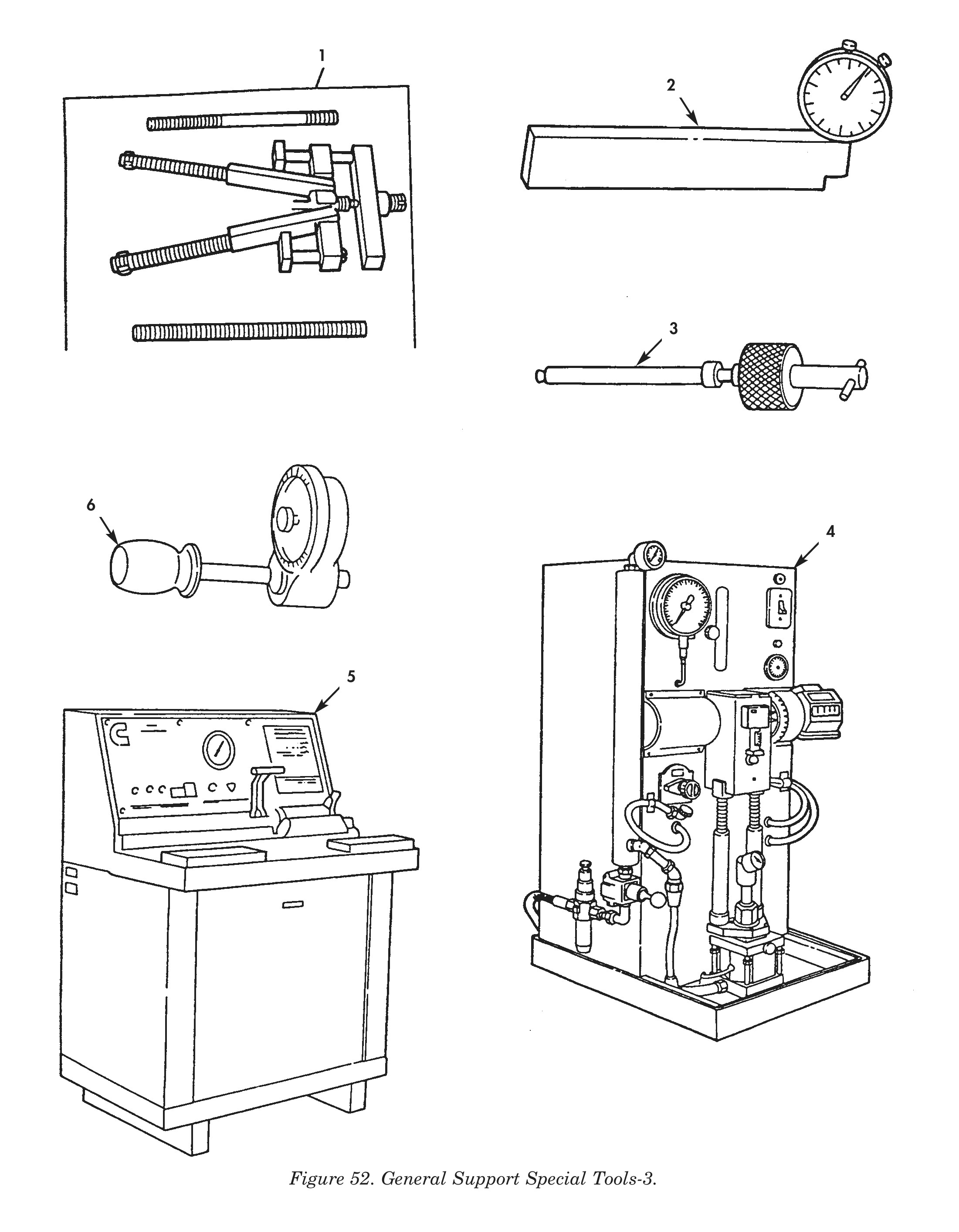

FIG. 52 GENERAL SUPPORT SPECIAL
TOOLS-3
1 PEHZZ 5120-01-143-2032 0B8S3 3376015 PULLER,MECHANICAL CYLINDER LINER,
UNIVERSAL ...........................
2 PEHZZ 5210-01-157-3091 0B8S3 3823495 GAGE,DEPTH,DIAL IND .................
3 PEHZZ 5120-01-128-2688 15434 3375599 PULLER,AFC BARREL ...................
4 PEHZZ 5120-01-029-6861 15434 3375375 INJECTOR,LEAKAGE DE INJECTOR
LEAKAGE .............................
5 PEHHH 4910-01-128-9810 05083 MODEL CD3 CALIBRATOR,INJECTOR INJECTOR TEST ..
6 PEFZZ 4910-01-097-6929 15434 3375232 WRENCH TORQUE .......................
END OF FIGURE
PDF page 652
PDF page 653
(1) (2) (3) (4) (5) (6) (7)
ITEM SMR PART
NO CODE NSN CAGEC NUMBER DESCRIPTION AND USABLE ON CODE(UOC) QTY

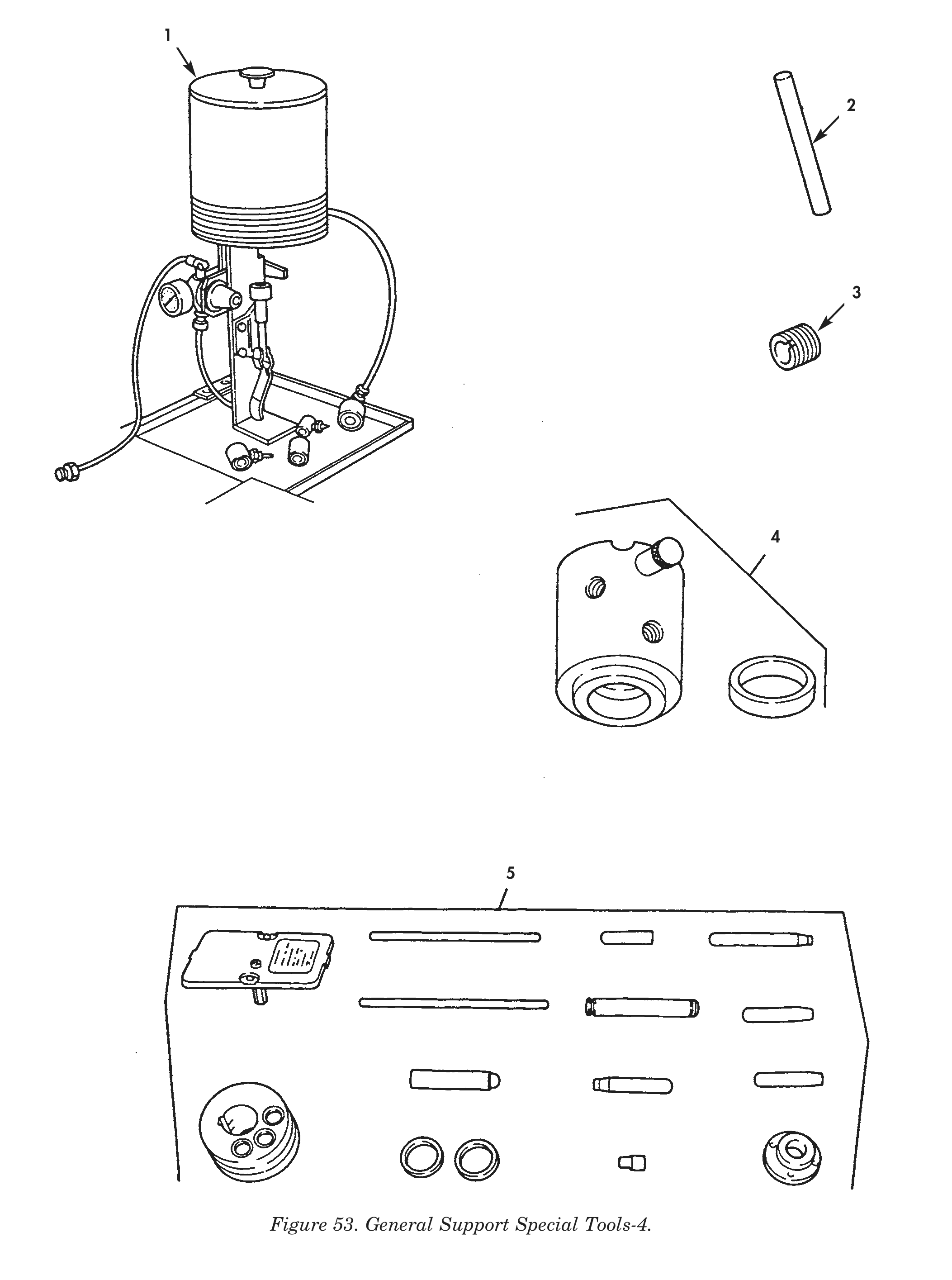

GROUP 2604 SPECIAL TOOLS
FIG. 53 GENERAL SUPPORT SPECIAL
TOOLS-4
1 PEHZZ 3465-00-999-1501 15434 3376350 FIXTURE,HOLD-DOWN INJECTOR CUP
SPRAY ...............................
2 PEHZZ 4910-01-175-5215 15434 ST790-362 LINK,FUEL INJECTOR ..................
3 PEHZZ 4730-01-174-5944 15434 ST790-363 ORIFICE,FUEL INJECT .................
4 XDHZZ 15434 ST-1254 INJECTOR,ADAPTER,PO .................
5 PFHZZ 5180-01-177-4415 33287 J 33113 KIT,K-CAM ...........................
END OF FIGURE
53-1/BLANK
PDF page 654
PDF page 655
